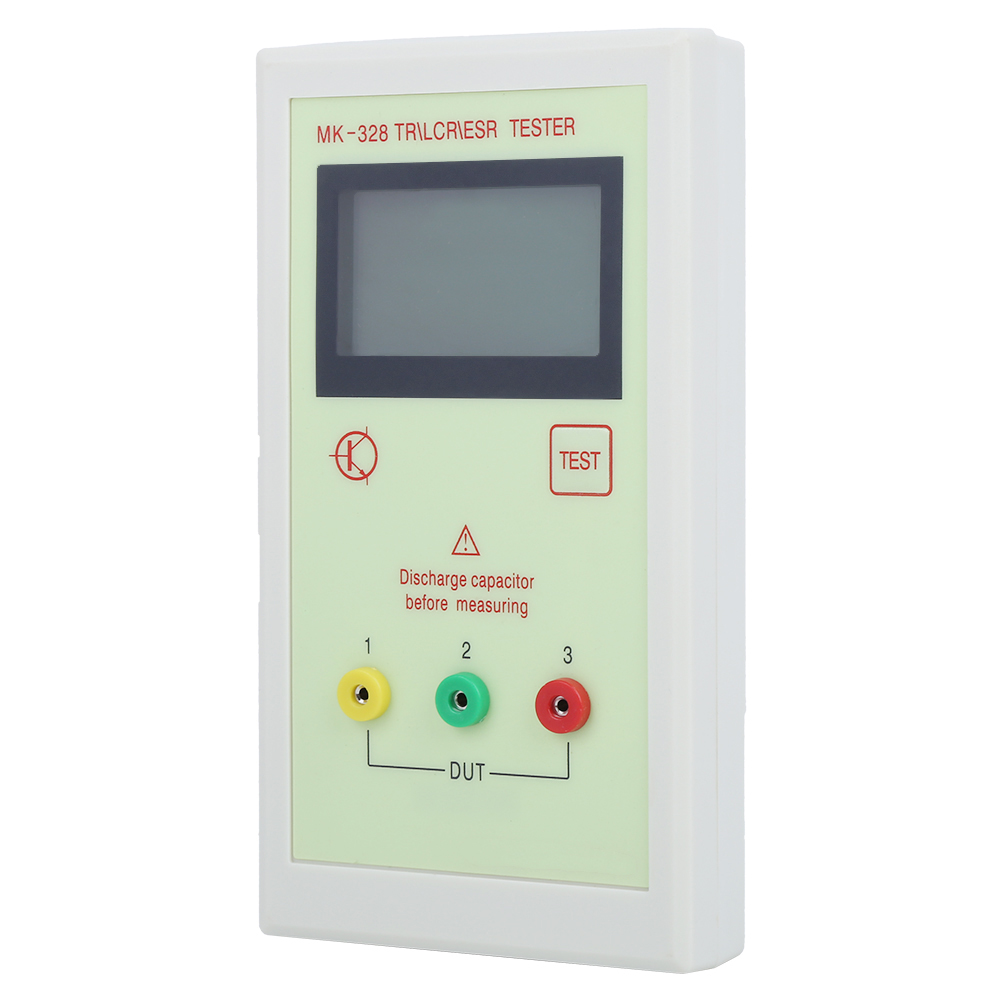

Mk-328 Transistortester, Induktivität, Kapazität, Widerstand, Tr, Lcr, Esr – Elektronisches Messgerät

1. Der Widerstand verwendet einen 1°-Metallfilmwiderstand mit guter Leistung. 2. Strenge Qualitätskontrolle und -sicherung gewährleisten einen hohen Sicherheitsfaktor und sorgenfreien Einsatz. 3. Hochwertige Materialien sorgen für Robustheit und Langlebigkeit. 4. Automatische Pinbelegungserkennung. 5. Messung des Stromverstärkungsfaktors von Bipolartransistoren und der Basis-Emitter-Schwellenspannung. Artikeltyp: MK-328 Transistortester. 1. Automatische Abschaltung per Tastendruck. 2. Batteriebetrieb möglich, da der Abschaltstrom nur ca. 20 mA beträgt. 3. Automatische Erkennung von NPN- und PNP-Bipolartransistoren, N- und P-Kanal-MOSFETs, JFETs, Dioden, Doppeldioden, unidirektionalen und bidirektionalen Thyristoren. 4. Automatische Pinbelegungserkennung. 5. Messen Sie den Stromverstärkungsfaktor des Bipolartransistors und die Schwellenspannung zwischen Basis und Emitter. 6. Darlington-Transistoren lassen sich anhand ihrer Schwellenspannung mit hohem Stromverstärkungsfaktor identifizieren. 7. Messen Sie die Gate-Schwellenspannung und die Gate-Kapazität von MOSFETs. 8. Messen und zeigen Sie Werte mit bis zu vier Nachkommastellen im korrekten Format an. Alle Symbole sind von der Sondennummer des Messgeräts umgeben. Dies gilt auch für Potentiometer. Wenn das Potentiometer an einem seiner Enden eingestellt ist, kann das Messgerät den mittleren Pin nicht vom äußeren Pin unterscheiden. 9. Die Widerstandsmessung erfolgt mit einer Auflösung von 0,1 Ω und einem Messbereich bis zu 50 MΩ. 10. Das Gerät erkennt und misst Kondensatoren. Die Werte werden mit bis zu vier Nachkommastellen im korrekten Format angezeigt. Der Messbereich liegt zwischen 30 pF und 100 mF. Die Auflösung beträgt 1 pF. 11. Geeignet für Kondensatoren mit einer Kapazität von mehr als 2 μF. Der Serienwiderstand (ESR) hat eine Auflösung von 0,01 Ω und zeigt zwei signifikante Dezimalstellen an. 12. Bis zu zwei Dioden werden in der korrekten Reihenfolge und mit dem richtigen Diodensymbol angezeigt. Zusätzlich wird die Durchlassspannung angezeigt. 13. Die LED wird als Diode erkannt; die Durchlassspannung ist deutlich höher als die Nennspannung. Zwei LEDs werden ebenfalls als zwei Dioden erkannt. 14. Liegt die Sperrspannung unter 4,5 V, kann die Zenerdiode identifiziert werden. 15. Die Kapazität einer einzelnen Diode wird in Sperrrichtung gemessen. Ist die Basis angeschlossen und nur ein Kollektor oder Emitter angeschlossen, kann auch der Bipolartransistor analysiert werden. 16. Zur Ermittlung der Gleichrichterbrücke ist nur eine Messung erforderlich. 17. Kondensatoren mit Werten unter 30 pF können in der Regel nicht gemessen werden. Sie können jedoch zusammen mit parallelgeschalteten Dioden oder Kondensatoren mit mindestens 30 pF gemessen werden. Der Kapazitätswert der parallelgeschalteten Bauteile muss dabei abgezogen werden. 18. Induktivitäten und Widerstände unter 2100 Ω können gemessen werden. Der Messbereich liegt zwischen 0,01 mH und 20 H, die Genauigkeit ist jedoch nicht sehr hoch. Das Messergebnis wird nur angezeigt, wenn ein einzelnes Bauteil angeschlossen ist. 19. Die Testdauer beträgt ca. zwei Sekunden. Nur bei Kapazitäts- oder Induktivitätsmessungen kann die Testdauer verlängert werden. Lieferumfang: 1 x Tester, 3 x Teststifte, 1 x Motherboard
