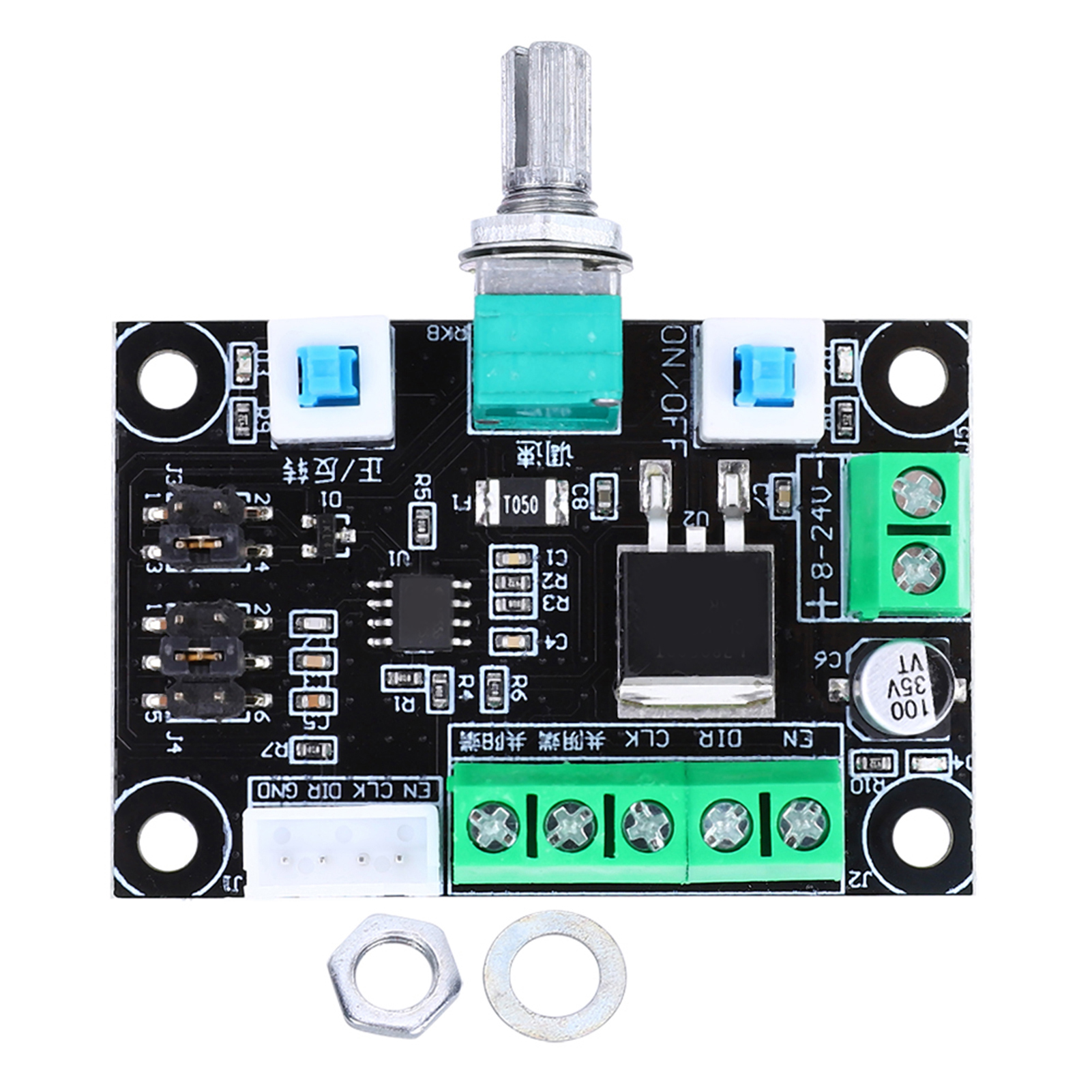

Mks Osc Drehzahlregler Für Schrittmotoren – Bidirektionale Drehzahlregelung Und Rotation

Willkommen in unserem Shop! Dieses Modul ist ein Impulsgenerator zur Ansteuerung von Schrittmotortreibern. Ein Treiber ist für die Ansteuerung eines Schrittmotors unerlässlich. Die Kombination dieses einfachen Controllers mit einem Schrittmotortreiber, einem Schrittmotor und einem Gleichstromnetzteil ergibt eine grundlegende und effektive Steuerungsplattform. Der Controller bietet drei einstellbare Frequenzbereiche: hoch (5,4 kHz bis 160 kHz), mittel (540 Hz bis 16,6 kHz) und niedrig (80 Hz bis 2,4 kHz). Es kann sowohl Pulssignale als auch PWM-Signale (Pulsweitenmodulation) erzeugen, die Auswahl erfolgt über einen Jumper. Es integriert außerdem eine Frequenzmessfunktion für die PUL-Anschlüsse und für Konfigurationen mit gemeinsamer Kathode oder gemeinsamer Anode. Die Anschlüsse des Schrittmotortreibers haben, obwohl unterschiedlich beschriftet, dieselbe Funktion: - EN / ENA / FREE: Aktivierung - PUL / PULS / CLK: Puls - DIR / CW / CWW: Richtung Zwei Anschlussarten sind möglich: **Anschluss mit gemeinsamer Anode:** EN+, PUL+ und DIR+ werden an die gemeinsame Anode angeschlossen. EN- mit EN, PUL- mit CLK und DIR- mit DIR. **Anschluss mit gemeinsamer Kathode:** EN-, PUL- und Verbinden Sie DIR mit der gemeinsamen Kathode. Verbinden Sie EN+ mit EN, PUL+ mit CLK und DIR+ mit DIR. Dieses Produkt ist fabrikneu. Es handelt sich um einen Schrittmotortreiber. Das Gehäuse besteht aus Kunststoff und hat die Abmessungen ca. 38,6 mm x 58 mm (1,5 x 2,3 Zoll). Ihre Bestellung umfasst Folgendes: - 1 x Steuerplatine - 1 x Dichtung - 1 x Mutter
