Mks Osc Schrittmotorsteuerung

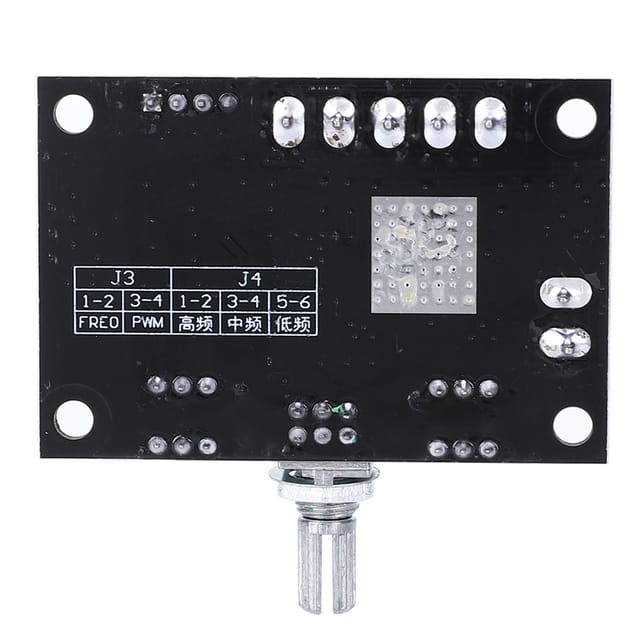

Willkommen in unserem Shop! Dieses Impulsgenerierungsmodul steuert den Schrittmotortreiber und muss mit diesem gekoppelt werden. Ein einfacher Controller, ein Schrittmotortreiber und ein Schrittmotor bilden zusammen mit einer Gleichstromversorgung eine einfache Steuerungsplattform. Der Controller verfügt über Hochfrequenzsignale von 5,4 kHz, 540 bis 160 kHz und 16,6 kHz sowie drei Niederfrequenzsignale von 80 bis 2,4 kHz zur Auswahl von Jumpern. Er kann sowohl ein Impulssignal als auch ein PWM-Signal erzeugen, die per Jumper wählbar sind. Frequenzmessung: Die PUL- und Coyin- (oder Coyang-)Anschlüsse können gemessen werden. Spezifikationen: 100 % neu, Artikeltyp: Schrittmotortreiber-Controller, Material: Metall, Farbe: siehe Abbildungen. Die Anschlussbezeichnungen des asynchronen Schrittmotortreibers können abweichen, die Funktion ist jedoch dieselbe. EN = ENA = FREE kann aktiviert werden. PUL = PULS = CLK-Impuls. DIR = CW = CCW-Richtung. Yang-Anschluss (B): EN + PUL + DIR + werden an die gemeinsame Anode angeschlossen. EN + entspricht EN -, PUL + entspricht CLK -, DIR + entspricht DIR -. Gemeinsamer Yin-Anschluss (B): EN - PUL - DIR - werden an die gemeinsame Kathode angeschlossen. EN - entspricht EN +, PUL - entspricht CLK +, DIR - entspricht DIR +. Lieferumfang: 1 x Schrittmotortreiber, 2 x Schraubenscheiben.
