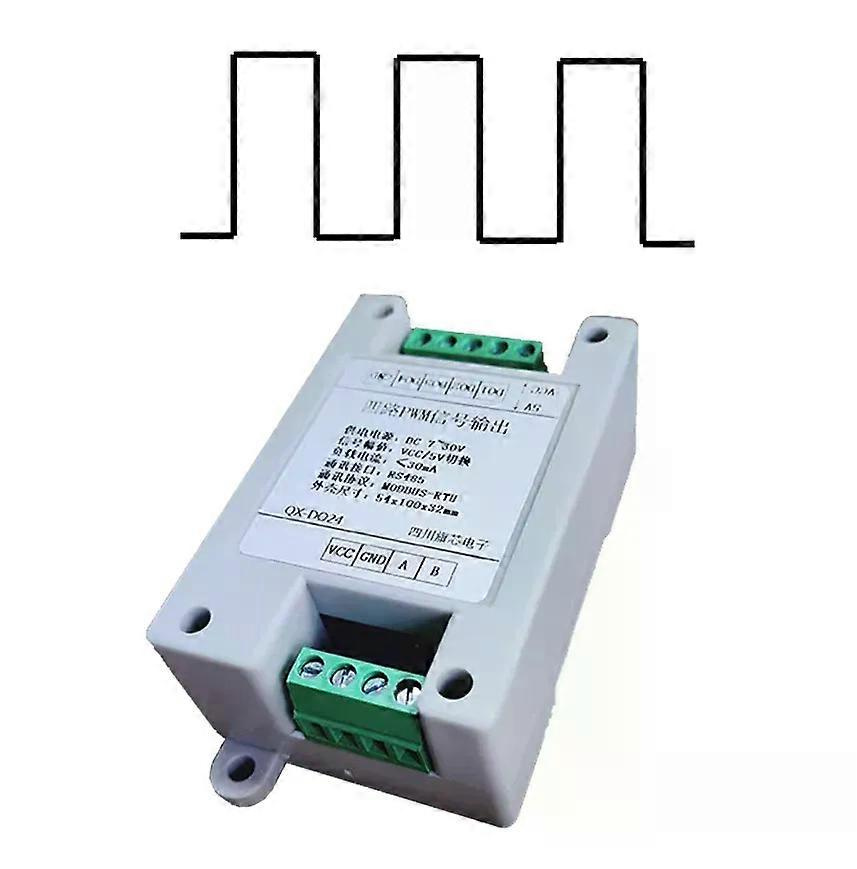

Modul Für 4-kanal-rs485-zu-pwm-signalausgang, Pulsfrequenz, Tastverhältnis Einstellbar, Servo-rechteckwelle, Modbus Rtu-jxlgv

4-Kanal RS485-zu-PWM-Signalausgabemodul mit einstellbarer Pulsfrequenz und Tastverhältnis, Servo-Rechteckwellen-Modbus RTU Funktionsübersicht: 1. Echtzeitsteuerung der PWM-Signalausgabe durch Schreiben von Tastverhältnis und Frequenz über Register 2. Unterstützung von kontinuierlicher Ausgabe und Ausgabe einer festgelegten Pulszahl 3. Tastverhältnis und Frequenz aller vier Kanäle sind unabhängig einstellbar 4. Automatische Ausgabe gespeicherter Werte beim Einschalten 5. Die Amplitudenspannung kann auf 5 V oder die Versorgungsspannung eingestellt werden 6. Verpolungsschutz, Überspannungsschutz der RS485-Schnittstelle 7. Empfohlene Versorgungsspannung: 9–24 V, maximal 7–30 V 8. Industriequalität, Hardware-Watchdog gewährleistet stabilen 24-Stunden-Betrieb, breiter Temperaturbereich von -40 bis 85 °C für verschiedene Umgebungen Modbus-Registertabelle Elektrische Parameter Produktmodell: QX-D024 Versorgungsspannung: DC 9–24 V, maximal 7–30 V Ausgangssignal: PWM-Rechtecksignal Frequenzbereich: 1 Hz–200 kHz (vier unabhängig einstellbare Kanäle) Frequenzauflösung: 1 Hz Tastverhältnisbereich: 0–100,0 % (vier unabhängige Einstellungen) Tastverhältnisauflösung: 0,1 % PWM-Amplitude: Versorgungsspannung oder 5 V (per DIP-Schalter wählbar) PWM-Treiberstrom: Amplitudenspannung / (1000 + Eingangsimpedanz) Ausgangsimpedanz: 1 kΩ Sprungverzögerung: ≤ 2 µs Kommunikationsschnittstelle: RS485 Kommunikations-FORM: 9600 (Standard), 8, N, 1 Kommunikationsprotokoll: Modbus RTU Slave Betriebstemperatur: -40 bis 80 °C Betriebsfeuchtigkeit: 5–95 % rF (nicht kondensierend) Installationsmethode: Schiene oder 2 x M3-Schrauben Größe: 54 x 100 x 32 mm. Bitte achten Sie beim Kauf auf Modell und Größe.
