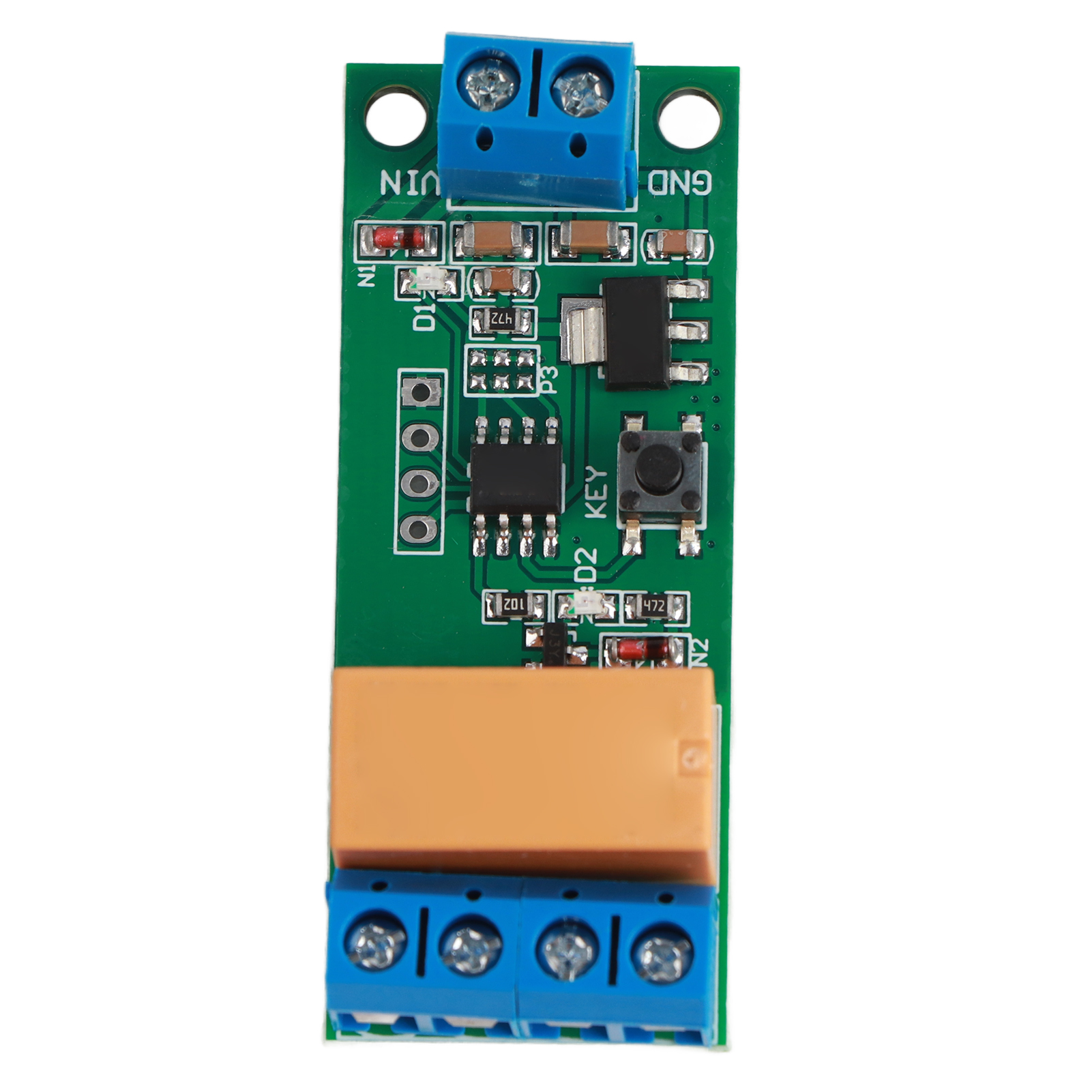

Modul Zur Polaritätsumkehr Für 5-12v Gleichstrommotoren Mit Einstellbarer Zeitverzögerung Und 2a-relais

Willkommen in unserem Shop! Entdecken Sie unseren DC-Motor-Timer-Controller, ein kompaktes und präzises elektronisches Modul zur Automatisierung der Vorwärts- und Rückwärtsdrehung Ihres Motors gemäß individuell einstellbarer Zeitintervalle. **Detaillierte technische Spezifikationen:** * **Versorgungsspannung (VIN):** DC 5 V, 6 V, 9 V oder 12 V. * **Betriebsstrom:** 4 mA (vorwärts) und 36 mA (rückwärts) bei 5 V; 6 mA (vorwärts) und 44 mA (rückwärts) bei 12 V. * **Lastspannung (Motor):** DC 1-48 V oder AC 85-265 V. * **Maximaler Ladestrom:** 2 A max. * **Einstellbare Zeitverzögerung:** Von 0,1 bis 5000 Sekunden für Vorwärts (T1) und Rückwärts (T2), in Schritten von 0,1 Sekunden. Dank des Zeitmultiplikators kann die maximale Verzögerungszeit 40.000 Sekunden erreichen. * **Modulabmessungen:** 54 mm (L) x 22 mm (B) x 15 mm (H) / 2,12 x 0,87 x 0,59 Zoll. * **Gewicht:** Ca. 15 Gramm. **Betrieb und Anschluss:** Dieses Modul arbeitet nach einem vordefinierten Zyklus. Nach dem Einschalten (angezeigt durch 3-maliges Blinken der LED D1) dreht sich der Motor vorwärts. Nach einer Verzögerung T1 kehrt er automatisch seine Drehrichtung (rückwärts) für die Dauer T2 um, dreht sich dann wieder vorwärts usw. Für die Verdrahtung: 1. Verbinden Sie **VIN** mit dem Pluspol Ihres Steuernetzteils (5–12 V DC) und **GND** mit dem Minuspol. 2. Verbinden Sie **P+** mit dem Pluspol des Motornetzteils und **P-** mit dem Minuspol. 3. Verbinden Sie die Klemmen **M+** und **M-** direkt mit den beiden Drähten Ihres Motors. **Einstellen der Timer T1 und T2:** Die Einstellung erfolgt über die Taste KEY und durch Beobachtung der LEDs D1 und D2. 1. **Einstellmodus aktivieren:** Halten Sie nach dem Einschalten die Taste KEY 2 Sekunden lang gedrückt. Die LED D1 leuchtet auf. 2. **Vorlaufzeit (T1) einstellen:** Im Einstellmodus (D1 an, D2 aus) drücken Sie die Taste KEY zweimal schnell hintereinander, um in den Timer-Standby-Modus zu wechseln. Durch Drücken der Taste KEY wird der Timer gestartet (D1 blinkt). Drücken Sie die Taste KEY erneut, um den Timer zu stoppen. Die Dauer des Blinkens bestimmt T1. 3. **Einstellen der umgekehrten Zeit (T2):** Halten Sie die Taste 2 Sekunden lang gedrückt, um in den umgekehrten Modus zu wechseln (D2 leuchtet auf). Wiederholen Sie Schritt 2 (zweimaliges schnelles Drücken, gefolgt von der Zeiteinstellung), um T2 einzustellen. 4. **Validierung:** Schalten Sie das Gerät aus und wieder ein, um in den Betriebsmodus mit den neuen Zeiten T1 und T2 zurückzukehren. **Lieferumfang:** Sie erhalten **1 Einheit** dieses Motortimer-Controllers. Bitte beachten Sie, dass ältere und neuere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie Ihre Bestellung aufgeben.
