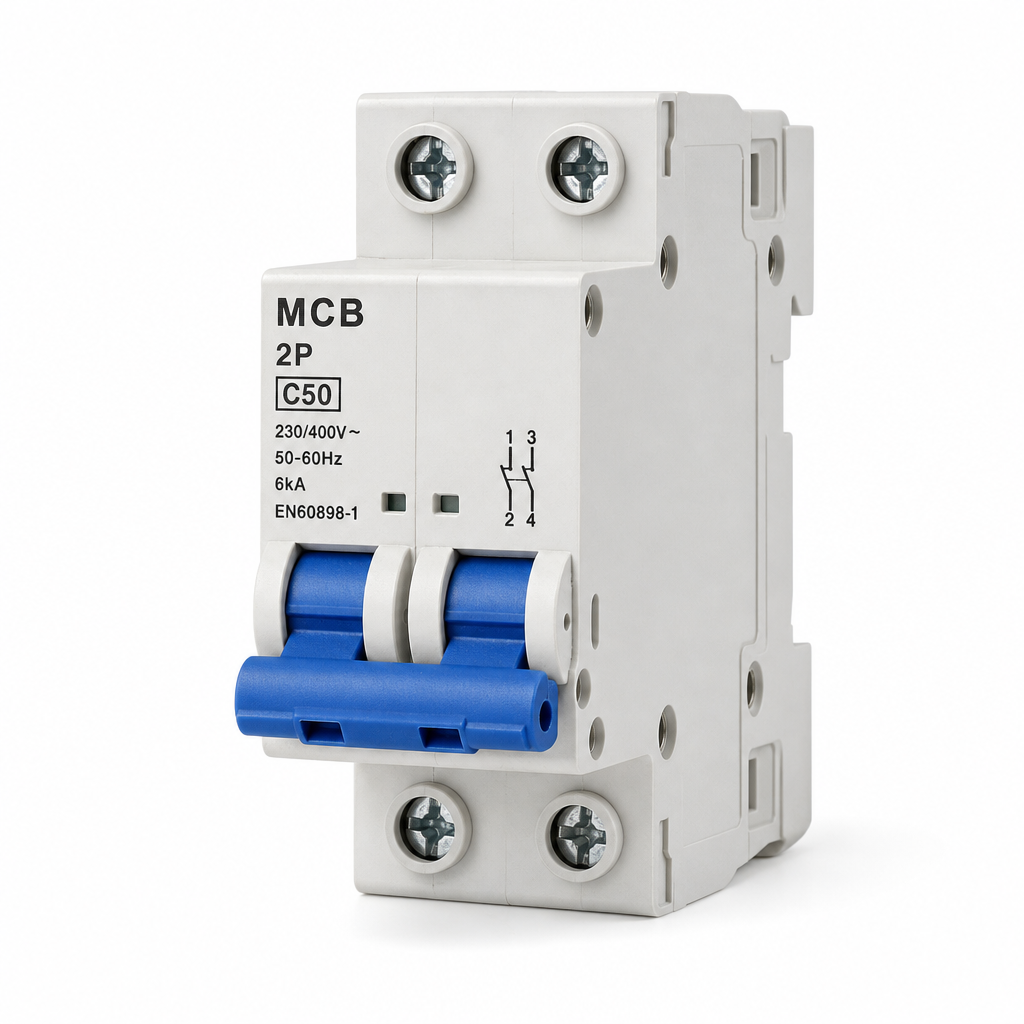

Modularer Leitungsschutzschalter 2p 50a C-charakteristik 6ka En60898-1

1) Zuverlässiger Schutz von Stromkreisen (ohne Fehlerstromfunktion)Dieser modulare Leitungsschutzschalter MCB 2P 50 A ist für den Schutz gegen Überlasten und Kurzschlüsse in Niederspannungsinstallationen ausgelegt. Er verfügt nicht über einen Schutz gegen Fehlerströme (kein Differenzialschutz/RCD): Er arbeitet ausschließlich als Überstromschutzeinrichtung. Er eignet sich für klassische Anforderungen an die Verteilung und Absicherung von Abgängen in einer elektrischen Hausverteilung, einem kleinen Geschäft, einem Verteilerschrank oder einem Schaltschrank. Zum Personenschutz wird empfohlen, je nach Auslegung der Installation einen Fehlerstromschutzschalter (RCD) oder einen FI/LS-Schalter (RCBO) zu kombinieren.2) 2-poliges Format: gleichzeitige Abschaltung und erhöhte Sicherheit bei der WartungDie 2P-Konfiguration (bipolar) ermöglicht das gleichzeitige Abschalten von zwei Leitern. Sie ist nützlich, um einen Stromkreis zu isolieren, indem Phase + Neutralleiter abgeschaltet werden (oder zwei Phasen je nach Schaltplan), was die Sicherheit bei Fehlersuche und Wartung verbessert. In vielen Verteilungen verhindert 2P, dass ein Leiter während eines Eingriffs versehentlich unter Spannung bleibt.3) Nennstrom 50 A: geeignet für höher belastete Abgänge und anspruchsvolle AnwendungenMit einem Nennstrom von 50 A eignet sich dieser Leitungsschutzschalter für Stromkreise mit höherer Leistung: elektrische Heizgeräte, technische Ausrüstungen, Motoren/Pumpen (unter Prüfung des Anlaufstroms und der Eignung der Auswahl). Er kann auch als Schutz eines Unterverteilers oder eines Hauptabgangs einer kleinen Verteilung dienen. Der Nennstrom muss mit dem Leiterquerschnitt, der Verlegeart, der Temperatur und den Installationsvorschriften abgestimmt bleiben.4) Auslösecharakteristik C: bessere Toleranz gegenüber EinschaltströmenDie Charakteristik C ist für Lasten mit Einschaltstrom beim Start geeignet, wie Motoren, Ventilatoren, Pumpen, Kompressoren, Transformatoren oder bestimmte Elektrowerkzeuge. Sie begrenzt unerwünschte Auslösungen im Vergleich zu einer Charakteristik B und gewährleistet gleichzeitig einen wirksamen Schutz: thermische Auslösung bei anhaltender Überlast und schnelle magnetische Abschaltung bei Kurzschluss.5) Normative Eigenschaften und Leistungen: 6 kA, 230–400 V, EN 60898-1Ausgelegt für AC-Netze 230 bis 400 V, 50/60 Hz, bietet dieser Leitungsschutzschalter ein Ausschaltvermögen von 6 kA (Icn), geeignet für viele Anwendungen im Wohnbereich und im leichten tertiären Bereich. Er entspricht der Norm EN 60898-1, was die Integration und den Austausch in Standardverteilungen erleichtert. Bei hohem zu erwartendem Kurzschlussstrom den Icc prüfen und falls erforderlich ein höheres Ausschaltvermögen vorsehen.
