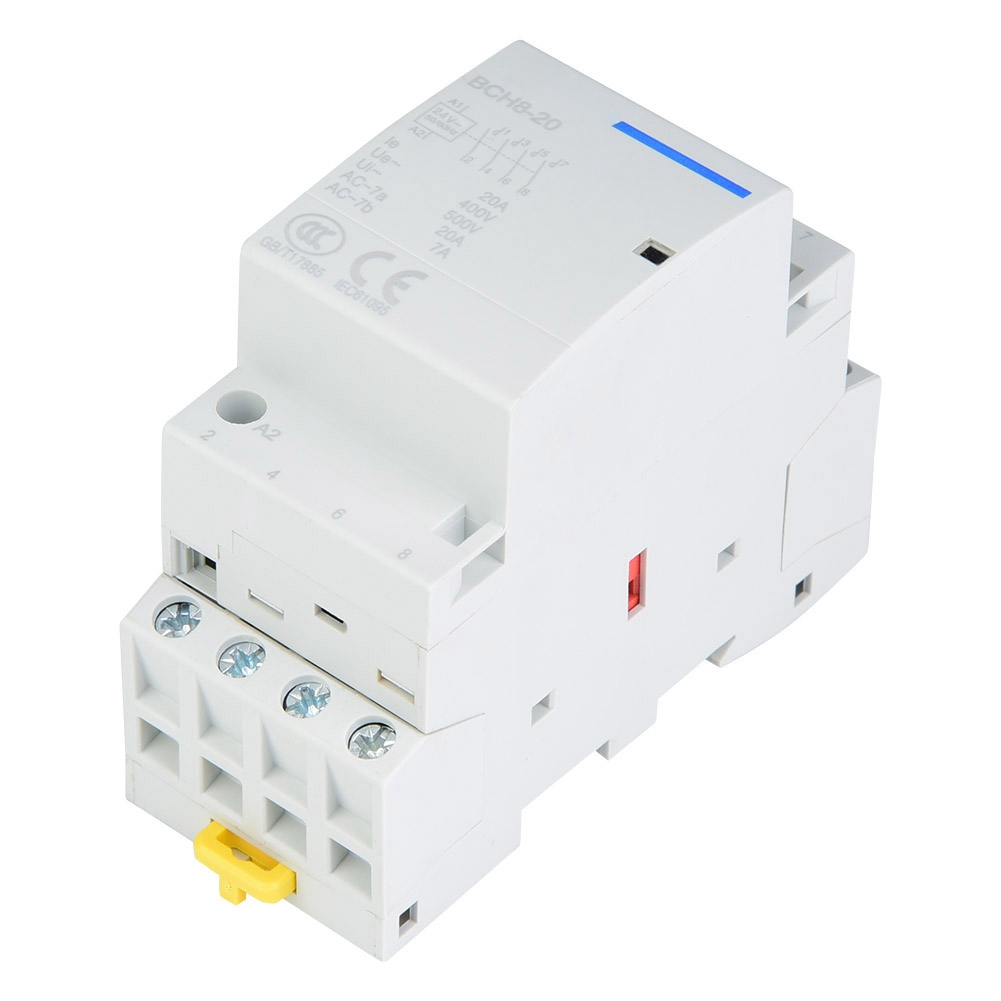

Modulares Ac 24v 4p 4no 20a Schütz, Din-schienenmontage

Willkommen in unserem Shop! Entdecken Sie unseren modularen Wechselstromschütz, der speziell für Ihre Bedürfnisse im Haushalt entwickelt wurde und erhöhte Zuverlässigkeit und Sicherheit bietet. Dieser Schütz, der auf einer 35-mm-DIN-Schiene montiert wird, eignet sich ideal für diverse elektrische Anwendungen im Wohnbereich. **Hauptmerkmale:** - **35-mm-DIN-Schienenmontage:** Speziell für den Hausgebrauch entwickelt, lässt er sich einfach auf einer Standardschiene montieren. - **Hochwertiges Isoliermaterial:** Verbessert die Betriebssicherheit deutlich und reduziert elektrische Gefahren. - **Kompaktes modulares Design:** Das kompakte und modulare Design ermöglicht eine einfache Montage und Integration in Ihre Schaltschränke. - **Aufgedruckter Verdrahtungsplan:** Der Schaltplan ist direkt auf der Oberfläche des Schützen aufgedruckt und vereinfacht so Installation und Anschluss. - **Geräuschloser Betrieb:** Kein Lärm oder Funken im Betrieb – für einen sicheren und unauffälligen Einsatz. **Technische Daten:** - **Bemessungssteuerspannung (Us):** AC 24 V, AC 220 V/230 V (optional) - **Bemessungsstrom:** 20 A (AC-7a), 7 A (AC-7b) - **Konventioneller thermischer Strom (Ith):** 25 A - **Bemessungsisolationsspannung (Ui):** 500 V AC - **Bemessungsbetriebsspannung (Ue):** 400 V AC - **Polzahl:** 4P (4NO) - **Maximale Schaltfrequenz:** 30 Schaltzyklen/Stunde - **Elektrische Lebensdauer:** 100.000 Zyklen - **Mechanische Lebensdauer:** 1.000.000 Zyklen - **Gewicht der Verpackung:** Ca. 219 g **Betriebsbedingungen:** - **Dauerbetrieb (8 Stunden)**: Dies ist der grundlegende Betriebsmodus; der konventionelle thermische Strom Ith wird gemäß diesem System ermittelt. - **Periodischer Aussetzbetrieb**: Die Nennbetriebsfrequenz beträgt 30 Schaltvorgänge/Stunde bei einer Auslastung von 40 %. **Betriebsbedingungen:** Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung Us an die Schließspule des Schützes angelegt, um diese auf einen stabilen Zustand zu erwärmen. Das Schütz sollte dann bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Seine Auslösespannung beträgt (20 % bis 75 %) von Us. **Lieferumfang:** 1 * AC-Schütz Dieser Schütz ist sofort einsatzbereit und gewährleistet eine dauerhafte und zuverlässige Leistung für Ihre elektrischen Anlagen.
