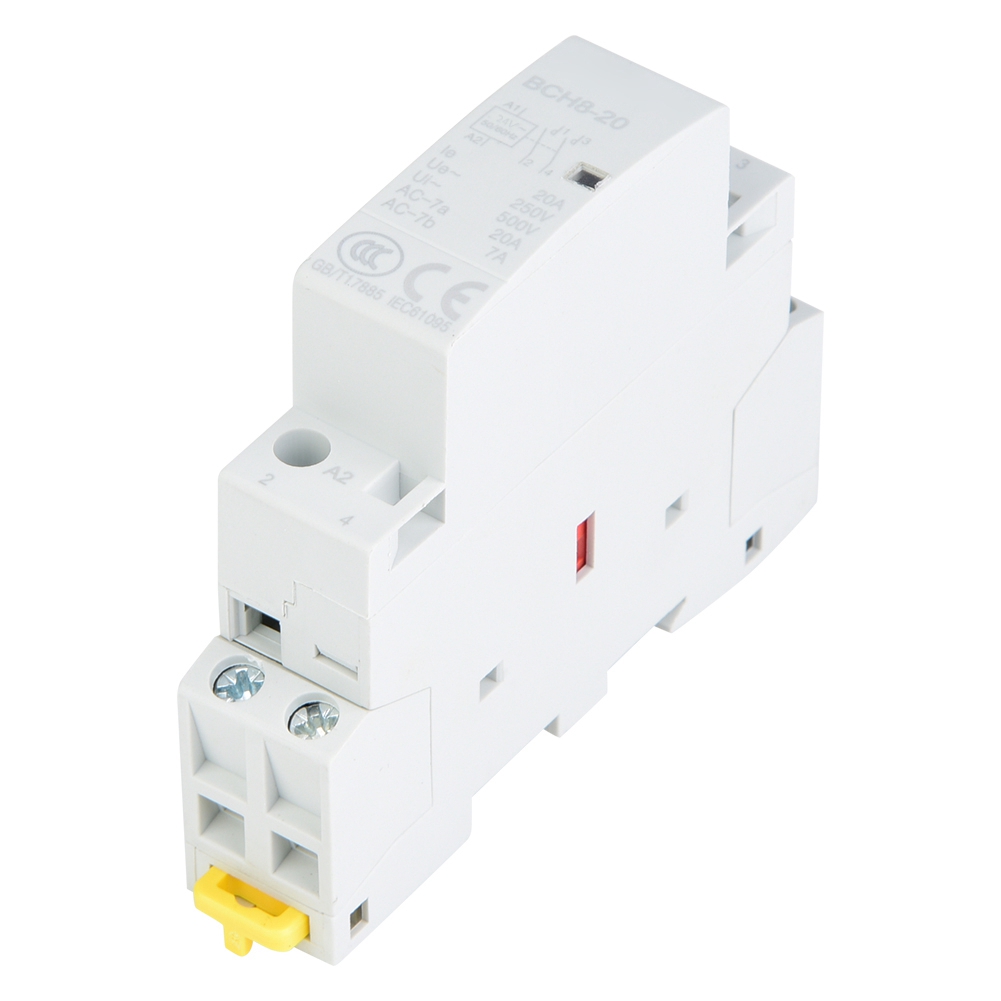

Modulares Schütz 20 A 2p 2no 24 V Spule 220 V/230 V 50/60 Hz Din-schiene

Willkommen in unserem Shop! Entdecken Sie unseren modularen Wechselstromschütz, der mit optimaler Zuverlässigkeit und Sicherheit Ihre Anforderungen im Haushalt erfüllt. Dank seiner kompakten Bauweise und robusten Leistung eignet sich dieses Produkt ideal für die Elektroinstallation in Wohnhäusern. **Hauptmerkmale:** - Konzipiert für den Hausgebrauch, mit 35-mm-DIN-Schienenmontage für eine einfache und sichere Installation. - Hochwertiges Isoliermaterial für deutlich erhöhte Betriebssicherheit. - Kompakte, modulare Bauweise für eine einfache Installation auch in beengten Räumen. - Ein auf der Schützoberfläche aufgedruckter Schaltplan ermöglicht eine einfache und fehlerfreie Inbetriebnahme. - Geräuscharmer Betrieb ohne Funkenbildung für eine komfortable und sichere Nutzung. **Technische Daten:** - Bemessungssteuerspannung (Us): AC 24 V, AC 220 V/230 V (optional) - Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) - Konventioneller thermischer Strom (Ith): 25 A - Bemessungsisolationsspannung (Ui): 500 V AC - Bemessungsbetriebsspannung (Ue): 250 V AC - Polzahl: 2P (2NO) - Maximale Schaltzyklen: 30 Mal/Stunde - Elektrische Lebensdauer: 100.000 Zyklen - Mechanische Lebensdauer: 1.000.000 Zyklen - Gewicht: ca. 128 g **Betriebsbedingungen:** 1. **8-Stunden-Betrieb**: Dies ist der Standardbetriebszyklus, bei dem der thermische Strom (Ith) des Schützes gemäß diesem Betriebssystem bestimmt wird. 2. **Intermittierender Betrieb:** Die Nennbetriebsfrequenz beträgt 30 Schaltvorgänge pro Stunde bei einer Auslastung von 40 %. **Betriebsbedingungen:** Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung (Us) an die Schützspule angelegt, um diese auf einen stabilen Zustand zu erwärmen. Der Schütz sollte dann bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Seine Auslösespannung liegt zwischen 20 % und 75 % von Us. **Lieferumfang:** - 1 * AC-Schütz. Dieser Schütz entspricht allen oben genannten Spezifikationen und erfüllt somit Ihre Erwartungen. Er eignet sich ideal für Renovierungs- oder Elektroinstallationsprojekte und gewährleistet eine konstante Leistung und eine lange Lebensdauer.
