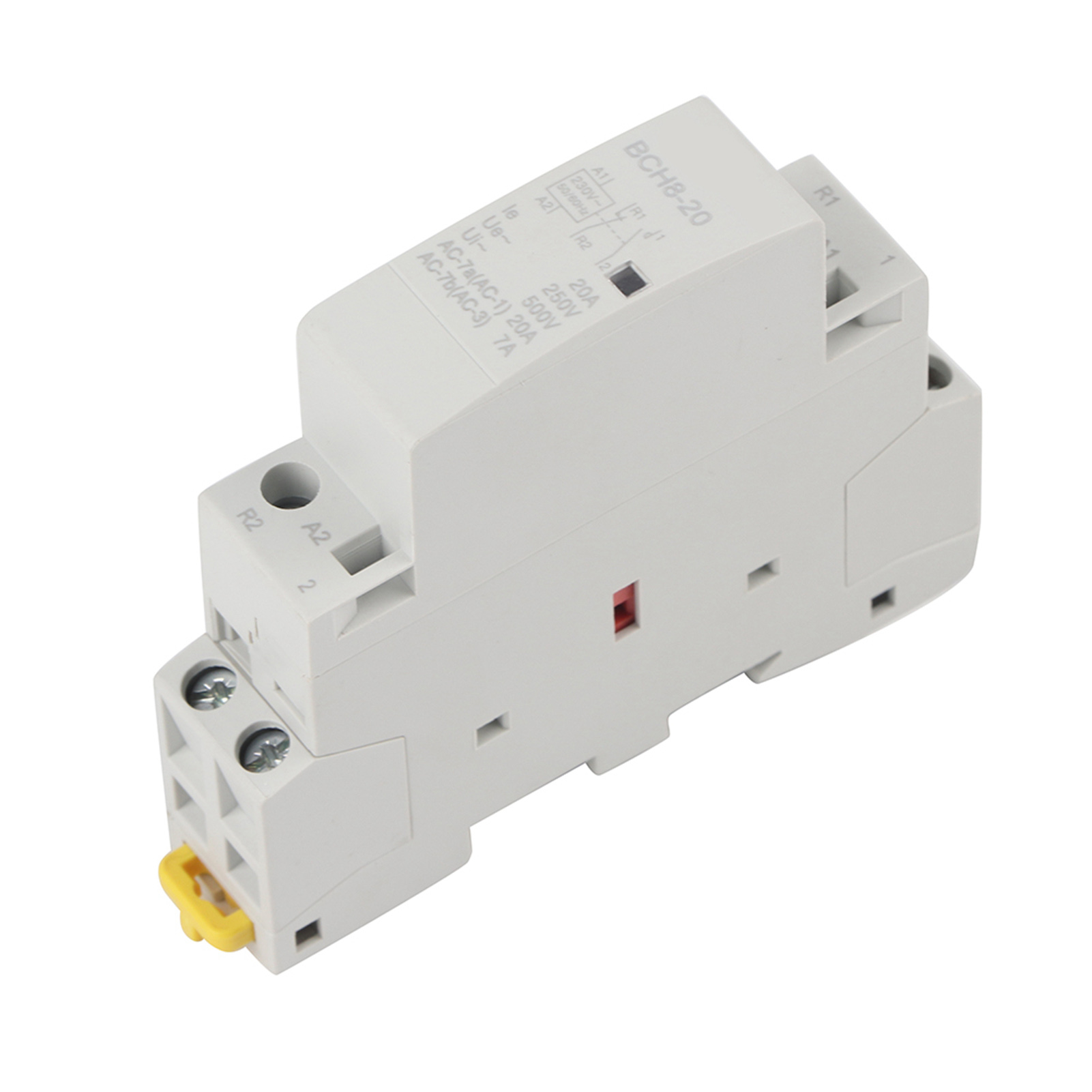

Modulares Schütz Ac 220v-230v 20a 2p Din-schiene 1ö 1ö Steuerschalter

Willkommen in unserem Shop! Entdecken Sie unseren modularen Wechselstromschütz, der speziell für den Hausgebrauch entwickelt wurde und auf einer 35-mm-DIN-Schiene montiert wird. Dank seines hochwertigen Isoliermaterials gewährleistet dieses Gerät erhöhte Betriebssicherheit und reduziert elektrische Risiken. Die kompakte und modulare Bauweise vereinfacht die Installation erheblich. Auf der Oberfläche des Schützen befindet sich ein übersichtliches Verdrahtungsschema für eine einfache Inbetriebnahme. Darüber hinaus arbeitet es geräuschlos und ohne elektrische Funken, was einen zuverlässigen und leisen Betrieb gewährleistet. Technische Daten: - Bemessungssteuerspannung (Us): AC 24 V, AC 220 V/230 V (optional) - Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) - Konventioneller thermischer Strom (Ith): 25 A - Bemessungsisolationsspannung (Ui): 500 V AC - Bemessungsbetriebsspannung (Ue): 250 V AC - Polzahl: 2P (1 Schließer + 1 Öffner) - Maximale Schaltfrequenz: 30 Schaltvorgänge/Stunde - Elektrische Lebensdauer: 100.000 Zyklen - Mechanische Lebensdauer: 1.000.000 Zyklen Betriebsspannung Tabelle der Steuerleistungsbeziehungen für 20A: AC-7a: 110V (2200W), 250V (4500W), 400V (7500W) AC-7b: 110V (770W), 250V (1600W), 400V (2700W) Paketgewicht: ca. 128 g Betriebsbedingungen: 1) 8-Stunden-Dauerbetrieb: Dieser grundlegende Betriebsmodus bestimmt den konventionellen thermischen Strom Ith des Schützes. 2) Intermittierender periodischer Betrieb: Nennfrequenz von 30 Schaltvorgängen/Stunde bei einem Lastfaktor von 40 %. Betriebsbedingungen: Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C legen Sie die Nennsteuerspannung Us an die Saugspule des Schützes an, um diese auf einen stabilen Zustand zu erwärmen. Der Schütz sollte dann bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Seine Auslösespannung liegt zwischen 20 % und 75 % von Us. Lieferumfang: 1 x AC-Schütz Dieses Produkt wird mit allen oben genannten detaillierten Spezifikationen geliefert und gewährleistet eine optimale Leistung für Ihre Bedürfnisse im Haushalt. Seine robuste Bauweise und präzisen technischen Merkmale machen es zur idealen Wahl für einen zuverlässigen und langlebigen Einsatz.
