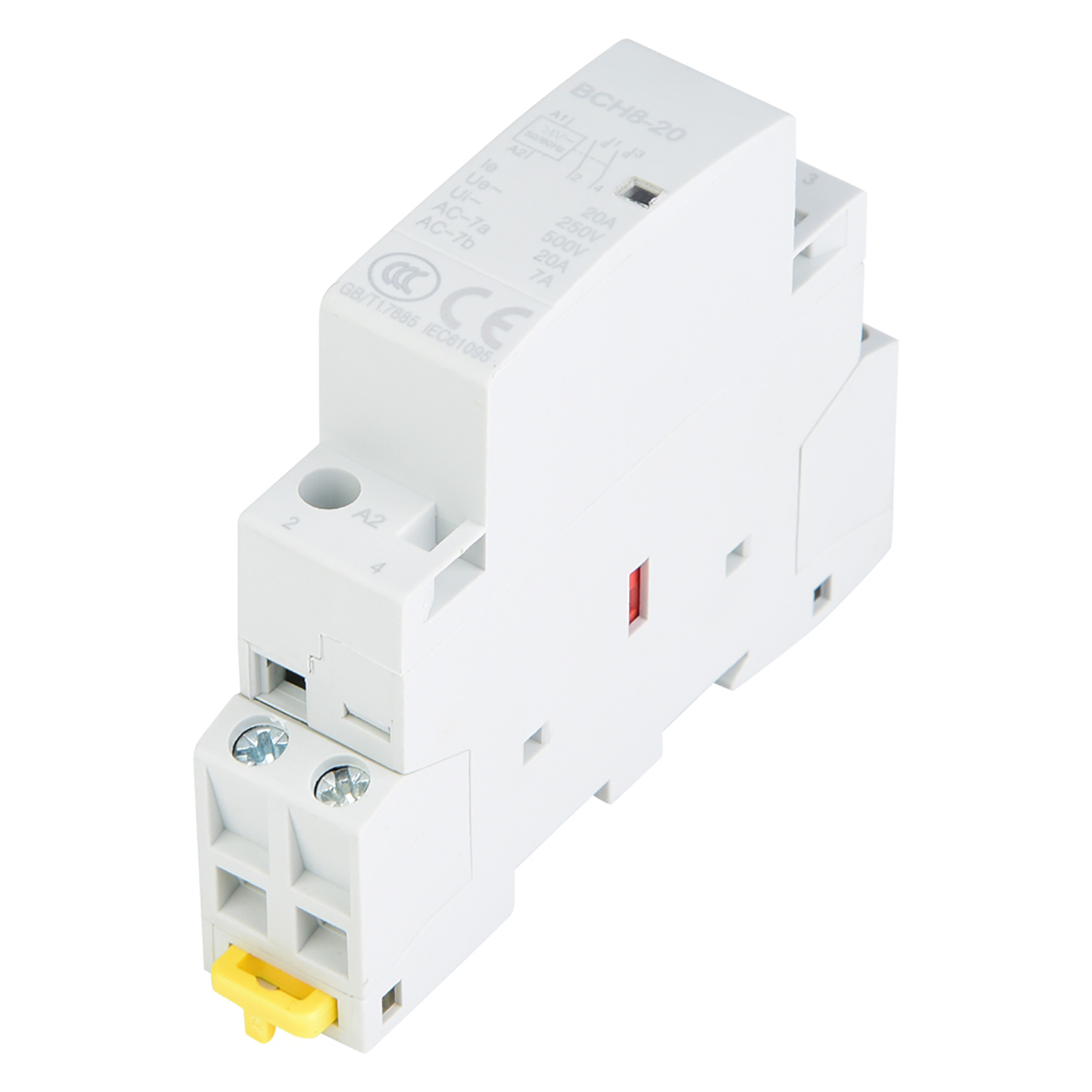

Modulares Schütz Ac 24v 20a 2p Din-schiene 1ö+1ö-steuerschalter

Willkommen in unserem Shop! Entdecken Sie unseren modularen Wechselstromschütz, der für den Hausgebrauch entwickelt und auf einer 35-mm-DIN-Schiene montiert wird. Dank seines hochwertigen Isoliermaterials gewährleistet dieses Gerät erhöhte Betriebssicherheit. Die kompakte, modulare Bauweise vereinfacht die Installation, und ein aufgedruckter Verdrahtungsplan ermöglicht eine schnelle und fehlerfreie Inbetriebnahme. Darüber hinaus arbeitet es geräuschlos und ohne elektrische Funken, was einen zuverlässigen und leisen Betrieb gewährleistet. Technische Daten: - Bemessungssteuerspannung (Us): AC 24 V, AC 220 V/230 V (optional) - Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) - Konventioneller thermischer Strom (lth): 25 A - Bemessungsisolationsspannung (Ui): 500 V AC - Bemessungsbetriebsspannung (Ue): 250 V AC - Polzahl: 2P (1 Schließer + 1 Öffner) - Maximale Schaltzyklen: 30 Mal/Stunde - Elektrische Lebensdauer: 100.000 Zyklen - Mechanische Lebensdauer: 1.000.000 Zyklen Tabelle der Beziehung zwischen Betriebsspannung und Steuerleistung für 20 A: - Für AC-7a: 110 V → 2200 W, 250 V → 4500 W, 400 V → 7500 W - Für AC-7b: 110 V → 770 W, 250 V → 1600 W, 400 V → 2700 W Gewicht: ca. 128 g Betriebsbedingungen: 1) 8-Stunden-Betrieb: Dies ist der Grundbetrieb, bei dem der thermische Strom Ith des Schützes durch dieses Betriebssystem bestimmt wird. 2) Intermittierender Betrieb: Die Nennbetriebsfrequenz beträgt in diesem Betrieb 30 Schaltvorgänge pro Stunde bei einem Lastfaktor von 40 %. Betriebsbedingungen: Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C legen Sie die Nennsteuerspannung Us an die Saugspule des Schützes an, um diese auf einen stabilen Zustand zu erwärmen. Das Schütz sollte dann bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Die Auslösespannung liegt zwischen 20 % und 75 % von Us. Lieferumfang: 1 x AC-Schütz. Dieses Produkt ist ideal für den Heimgebrauch und bietet robuste Leistung und eine lange Lebensdauer. Bestellen Sie jetzt für eine zuverlässige und effiziente Schaltlösung.
