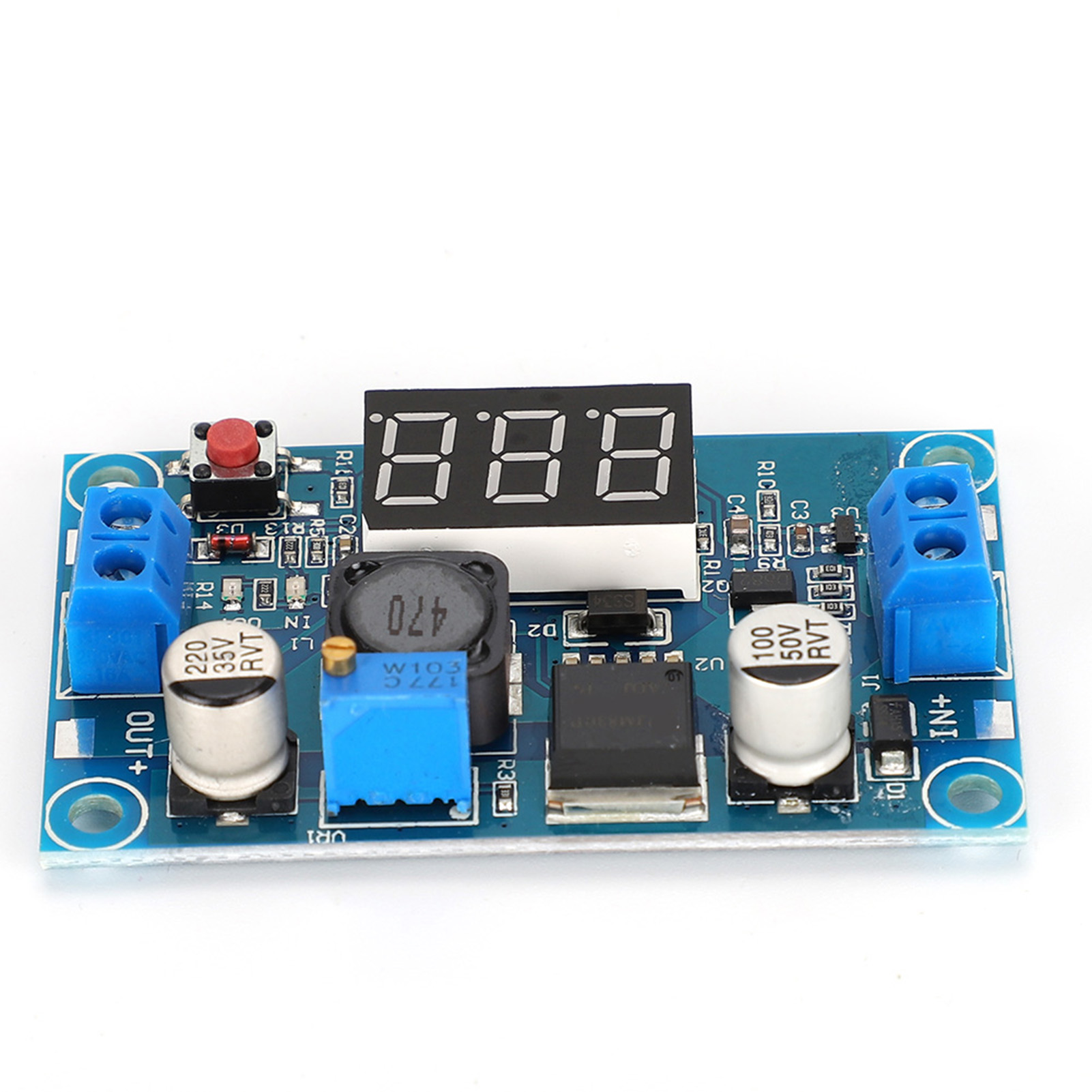

Module Convertisseur Dc-dc 440v Réglable, Régulateur De Tension Abaisseur

1. Appuyez sur le bouton pour basculer entre la tension d'entrée et la tension de sortie. Le voyant lumineux indique la tension mesurée et conserve le dernier réglage, même après une mise hors tension puis sous tension. 2. Le voltmètre peut être éteint en maintenant l'interrupteur enfoncé pendant plus d'une seconde et moins de quatre secondes. 3. Grâce au bornier, aucun fer à souder n'est nécessaire et les points de connexion des fils sont préservés. La tension d'entrée est de 4,0 à 40 V (la tension d'entrée doit être supérieure d'au moins 1 V à la tension de sortie). 4. La plage de tension de sortie est réglable en continu de 1,25 V à 37 V (la tension d'entrée doit être supérieure d'au moins 1 V à la tension de sortie). 5. Le courant de sortie maximal est de 3 A et le courant de fonctionnement stable est généralement de 2 A. Caractéristiques : Affichage voltmètre, précision de ± 0,1 V, plage de mesure : 0 à 40 V. Appuyez sur le bouton pour sélectionner la tension d'entrée ou de sortie de mesure. Le voyant lumineux indique la tension mesurée et conserve le dernier réglage, même après une mise hors tension puis sous tension. Le voltmètre s'éteint en maintenant l'interrupteur enfoncé pendant plus d'une seconde et moins de quatre secondes. Grâce au bornier, aucun fer à souder n'est nécessaire et les points de connexion des fils sont préservés. La tension d'entrée est de 4,0 à 40 V (elle doit être supérieure d'au moins 1 V à la tension de sortie). La tension de sortie est réglable en continu de 1,25 V à 37 V (la tension d'entrée doit être supérieure d'au moins 1 V à la tension de sortie). Le courant de sortie maximal est de 3 A, et le courant de fonctionnement stable est généralement de 2 A. Utilisant une fréquence d'oscillation interne de 150 kHz, ce régulateur de tension à découpage de deuxième génération offre une faible consommation et un rendement élevé. Spécifications : Matériau : Résine époxy ; Voltmètre : Erreur ±0,1 V ; Plage de mesure : 0 à 40 V ; Tension d'entrée : 4 à 40 V ; Tension de sortie réglable : 1,25 à 37 V ; Courant de sortie maximal : 3 A ; Courant stable : 2 A ; Fréquence d'oscillation interne : 150 kHz. Contenu de l'emballage : 1 module. Manuel d'utilisation : Pour activer la fonction d'étalonnage de l'erreur de mesure de tension d'entrée et de sortie, maintenez l'interrupteur enfoncé pendant plus de 4 secondes. Le voyant d'entrée (borne d'étalonnage) s'allume et l'afficheur numérique clignote pour afficher la valeur de correction (paramètre d'usine : 0,0). Appuyez ensuite sur le bouton pour modifier cette valeur (plage : -0,5 à 0,5 V). Une valeur positive correspond à une correction, une valeur négative à une correction. Après avoir ajusté la valeur de comparaison à l'entrée, maintenez le bouton enfoncé pendant plus de 2 secondes, puis relâchez-le. L'étalonnage de l'erreur est alors effectué, le voyant de sortie s'allume (sortie d'étalonnage) et la valeur d'étalonnage de la sortie s'affiche. La méthode d'ajustement est identique à celle de l'entrée. À la sortie, après avoir ajusté la valeur de comparaison, maintenez le bouton enfoncé pendant plus de 2 secondes. Relâchez ensuite le bouton pour enregistrer la valeur réglée et revenir à l'affichage normal de la tension. La correction est appliquée immédiatement et l'alimentation n'est pas interrompue. Remarque : Si la tension d'entrée est inférieure à 4 V, le voltmètre intégré est inactif et n'affiche rien.
