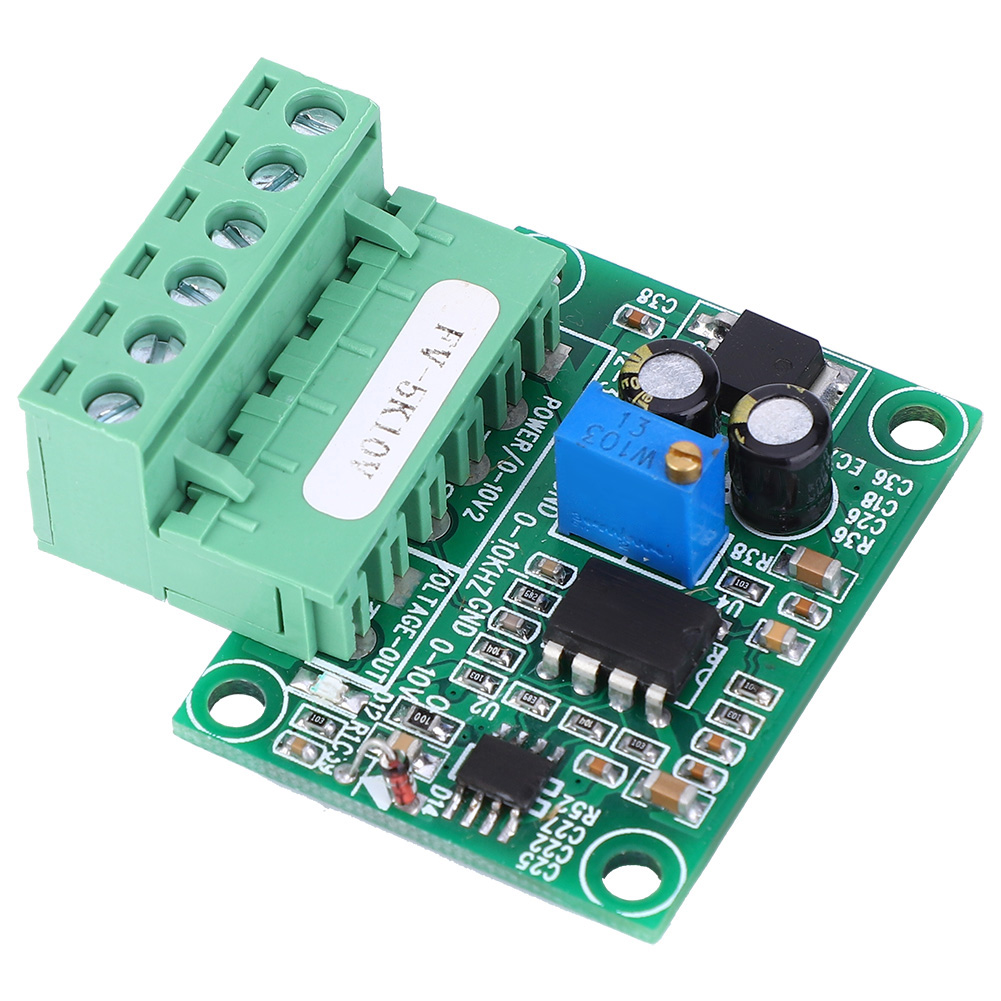

Module Convertisseur De Fréquence-tension Fv-5khz10v 05 Khz Vers 010 V (module De Signal Numérique-analogique)

1. Ce module convertit un signal impulsionnel de fréquence 0-5 kHz en un signal de tension analogique de 0-10 V. 2. Il accepte des niveaux d'impulsion d'entrée de 5 V, 12 V et 24 V et peut être appliqué directement sans résistance de couplage. La fréquence du signal d'entrée doit être maintenue pendant plus de 0,5 seconde et le courant de sortie est de 5 mA. 3. Ce convertisseur peut être utilisé pour la conversion d'interface entre un automate programmable et un variateur de fréquence, ou pour l'adaptation d'interface entre une carte de commande de mouvement et un variateur de fréquence. 4. Une isolation optique est utilisée à l'entrée du signal pour garantir son immunité aux interférences. 5. Un potentiomètre multibobine intégré permet de calibrer la relation entre la fréquence et la tension. Le niveau d'impulsion d'entrée est de 5 V, 12 V ou 24 V et peut être appliqué directement sans résistance en série. Cependant, la fréquence du signal d'entrée doit être maintenue pendant plus de 0,5 seconde et le courant de sortie est de 5 mA. Une isolation optique est utilisée à l'entrée du signal pour garantir une protection contre les interférences. Le potentiomètre multibobine intégré permet de calibrer la relation entre la fréquence et la tension. Spécifications : Type d'article : Module convertisseur fréquence-tension ; Dimensions : 4,5 x 4,7 x 1,7 cm ; Linéarité : 500 Hz à 1 V, 2,5 kHz à 5 V, 5 kHz à 10 V. Contenu de l'emballage : 1 module convertisseur fréquence-tension FV-5KHz10V. Remarque : Compatible avec les automates programmables (PLC) et les transistors NPN. Nécessite une mise à la terre. Si vous devez utiliser un encodeur, celui-ci doit fonctionner à vitesse constante pendant plus de 0,5 seconde. Le module de conversion fréquence/tension a un temps de réponse d'environ 0,3 à 0,5 seconde. Si le signal d'entrée provient d'une turbine, etc., une adaptation d'impédance (diaphragme 817 et résistance) est nécessaire pour assurer le bon fonctionnement du débitmètre. En cas d'écart lors de l'utilisation, vous pouvez ajuster le potentiomètre bleu sur la carte pour effectuer un étalonnage. Le potentiomètre F/V est préréglé à la livraison ; il est généralement déconseillé de le modifier. La plage de tension d'alimentation est de 12 à 30 V CC, la tension recommandée étant de 15 à 24 V CC. Pour une alimentation de 12 V, une alimentation de 15 V CC minimum est requise. Si l'utilisation d'une alimentation 12 V est impérative, un convertisseur 12 V CC peut être fourni. À un niveau de 24 V, l'alimentation doit utiliser une alimentation 24 V CC.
