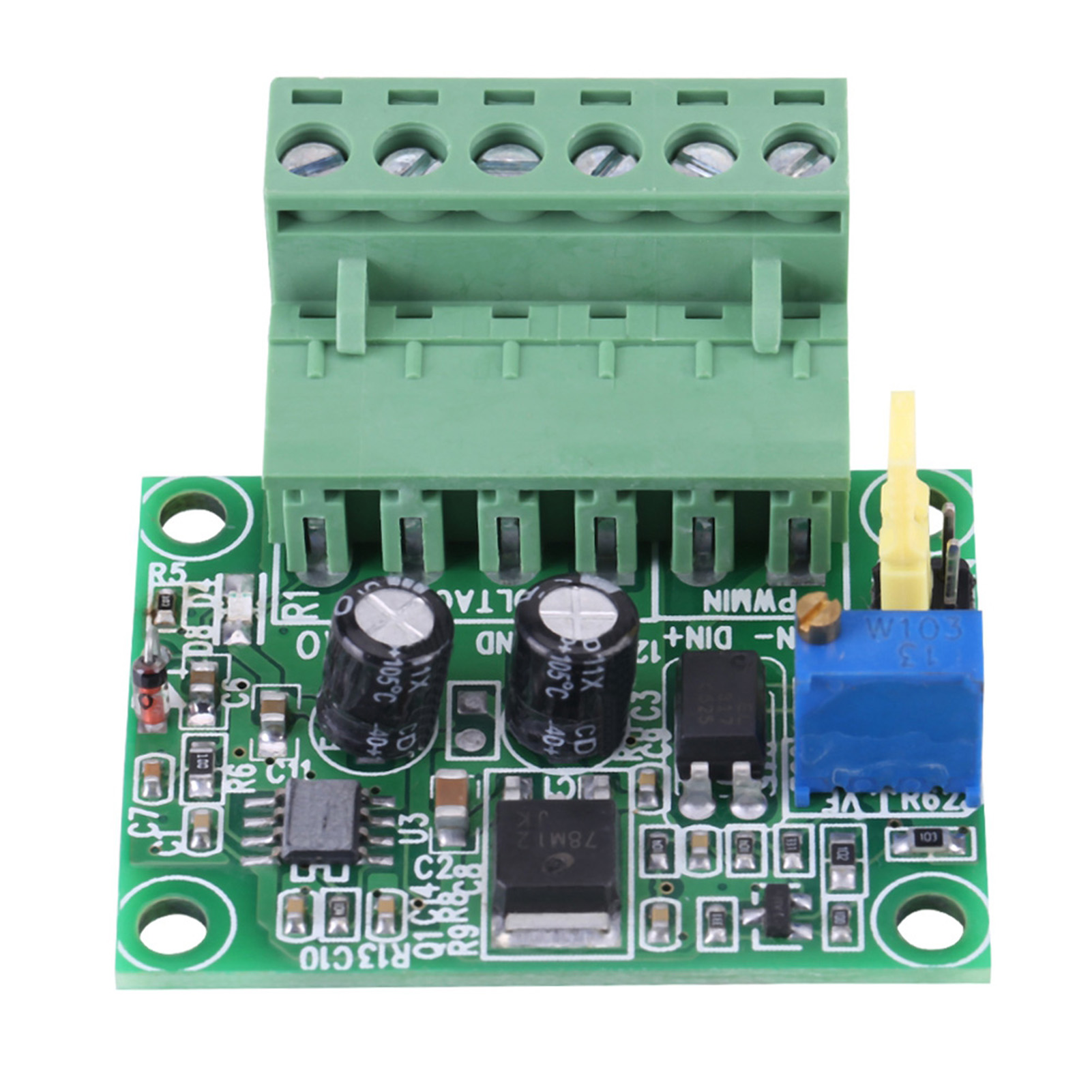

Module Convertisseur De Signal Pwm 1-3 Khz 0-10 V En Tension, Carte Numérique-analogique

1. Le convertisseur PWM transforme les signaux numériques en signaux analogiques (0 à 10 V). 2. Le signal numérique d'entrée peut être un signal PWM de niveau 0 à 24 V (5 V ou 24 V). 3. Le signal analogique de sortie peut être une tension de 0 à 10 V. 4. Il peut être utilisé pour les panneaux de commande industriels, les automates programmables (PLC) ou d'autres interfaces de commutation de signaux. 5. Ce module est facile à câbler et pratique à utiliser. Caractéristiques : Le convertisseur PWM transforme les signaux numériques en signaux analogiques (0 à 10 V). Le signal numérique d'entrée peut être un signal PWM de niveau 0 à 24 V (5 V ou 24 V). Le signal analogique de sortie peut être une tension de 0 à 10 V. Ce module peut être utilisé pour les panneaux de commande industriels, les automates programmables (PLC) ou d'autres interfaces de commutation de signaux. Il est facile à câbler et pratique à utiliser. Spécifications : État : neuf et de haute qualité. Courant : max. 12 mA. Tension d'alimentation : 12-30 V. Dimensions : env. 5 x 4,5 cm / 1,97 x 1,77 pouce Poids : 20 g Quantité : 1 pièce Utilisation : Signal PWM Plage de fréquence d'entrée : 1 kHz - 3 kHz Plage de niveau du signal PWM : 4,5 V à 10 V crête à crête (cavalier inséré à 5 V). Ce type de signal est principalement destiné aux cartes de contrôle industrielles classiques (comme la carte MACH3), pour une interface CPU 5 V. 12 V à 24 V crête à crête (cavalier inséré à 24 V). Ce type de signal est principalement destiné aux interfaces d'automates programmables classiques. Sortie de tension analogique 0-10 V : Lorsque le port d'entrée du signal n'est pas connecté, le port de sortie fournit 0 V. Lors de la première mise sous tension du module, il est recommandé de le calibrer : trouver un signal avec un rapport cyclique de 50 %, le connecter à DIN- et DIN+, l'amplitude correspondant au cavalier. Lorsque la fréquence est comprise entre 1 kHz et 3 kHz, tester AO et GND à l'aide d'un multimètre. Le multimètre devrait afficher environ 5,4 V. Nous ajustons le potentiomètre du module convertisseur pour que le multimètre affiche environ 5,4 V. Une fois cette opération effectuée, le signal d'impulsion est calibré et adapté au module convertisseur. Le module a une résolution de 0,1 V et un courant de sortie de 10 mA. Si le rapport cyclique est inversement proportionnel à la tension, il est possible de sélectionner l'état bas (STEP LOW / ACTIVE) de la broche de sortie PWM dans le logiciel MACH3. Contenu de l'emballage : 1 convertisseur de signal PWM en tension. Remarque : à la mise sous tension, en l'absence de signal d'entrée, la sortie est de 0 V. La sortie est active uniquement en présence d'un signal d'entrée.
