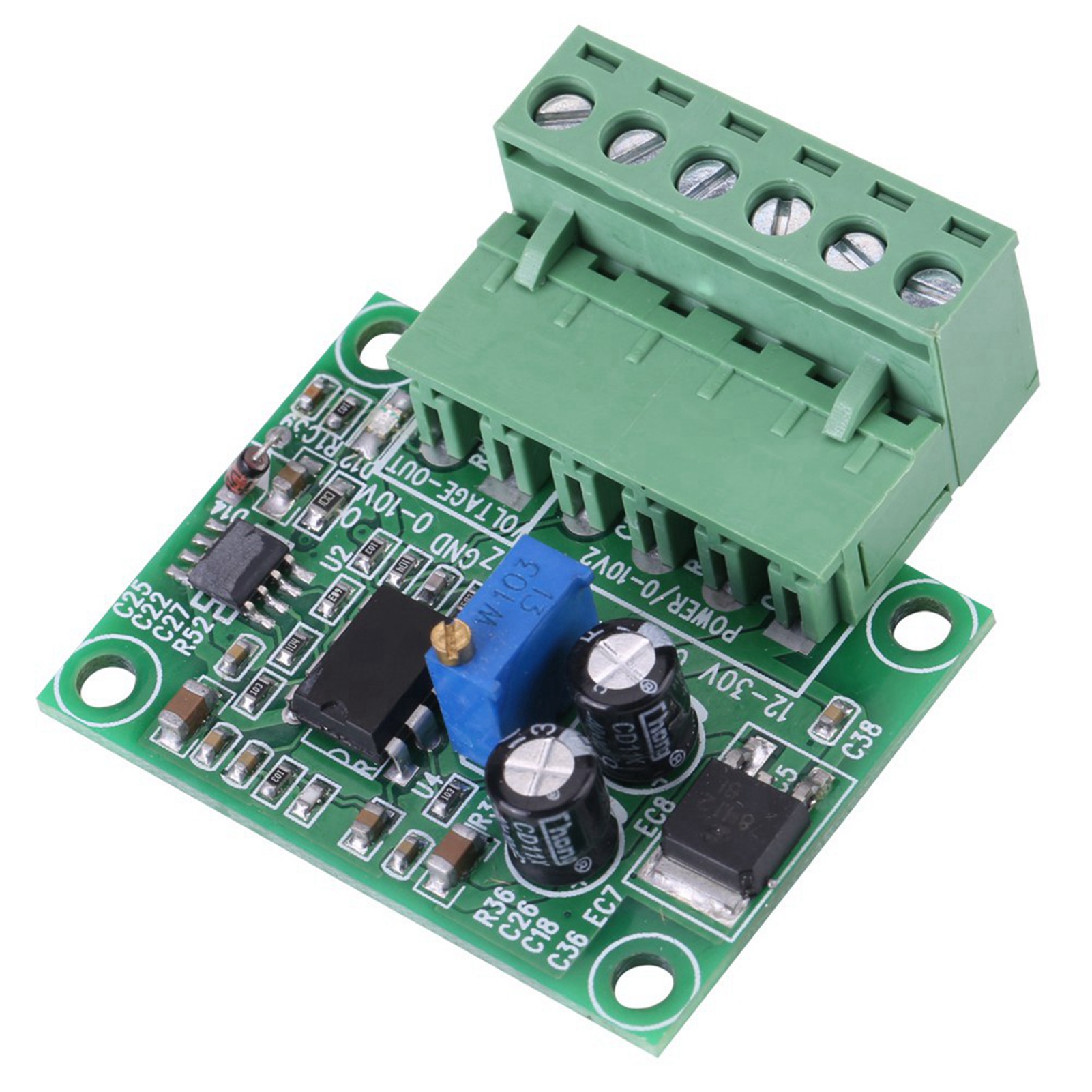

Module Convertisseur Numérique-analogique F/v De Fréquence À Tension 0-10 Khz Vers 0-10 V

1. Niveau d'impulsion d'entrée : 5 V, 12 V ou 24 V, applicable directement sans résistance série. La fréquence du signal d'entrée doit être supérieure à 0,5 seconde. 2. La fréquence du signal d'impulsion (0 Hz à 10 kHz) est convertie en un signal de tension analogique de 0 à 10 V. 3. Convient à la commutation entre automates programmables et convertisseurs de fréquence. 4. Ce module est facile à câbler et à utiliser. 5. Entrées de signal avec isolation par couplage optique, garantissant une bonne immunité aux interférences. Description : Ce module convertit la fréquence du signal d'impulsion (0 Hz à 10 kHz) en un signal de tension analogique de 0 à 10 V. Il peut être utilisé pour l'interface de commutation entre automates programmables et convertisseurs de fréquence, ou pour l'adaptation d'interfaces telles que la commande de mouvement et la commande d'un variateur de fréquence. Caractéristiques : Niveau d'impulsion d'entrée : 5 V, 12 V ou 24 V, applicable directement sans résistance série. La fréquence du signal d'entrée doit être supérieure à 0,5 seconde. La fréquence du signal d'impulsion (0 Hz à 10 kHz) est convertie en un signal de tension analogique de 0 à 10 V. Ce module convient à la commutation des automates programmables et des convertisseurs de fréquence. Son câblage est simple et son utilisation pratique. Les entrées de signal sont isolées par couplage optique, ce qui garantit une bonne immunité aux interférences. Spécifications : Courant de sortie : 5 mA ; Tension : 0-10 V ; Niveau d'impulsion d'entrée : 5 V, 12 V, 24 V ; Fréquence : 0 à 10 kHz ; Dimensions : env. 4,5 x 4,5 cm ; Poids : 18 g ; Quantité : 1 pièce. Utilisation : La carte de potentiomètres multi-cercles permet de calibrer la correspondance entre la fréquence et la tension. Plage de tension d'alimentation : 12-30 V CC (15-24 V recommandés). Lorsque la tension d'alimentation est de 12 V, la tension d'entrée ne doit pas être de 12 V. Il est préférable d'utiliser une tension supérieure à 15 V. Lorsque le niveau de courant est de 24 V, la tension d'alimentation peut être de 24 V. Les entrées de signal sont isolées par couplage optique afin de garantir une bonne résistance aux interférences. Ce module est compatible avec les automates programmables de type NPN. Un fil de terre est indispensable. Pour une utilisation avec un encodeur, une vitesse de rotation constante supérieure à 0,5 seconde est requise. Le temps de réponse du module convertisseur fréquence/tension est d'environ 0,3 à 0,5 seconde. Si le signal d'entrée correspond à un débitmètre (turbine, etc.), un coupleur optique 817 et une résistance sont nécessaires pour assurer une adaptation optimale du signal au débitmètre. Correspondance : lorsque la fréquence/tension est convertie en une valeur intermédiaire par la résistance, la relation F/V est la suivante : 100 Hz = 0,1 V, avec une précision de 1 %. La précision à deux décimales est limitée si la haute précision requise est insuffisante. 0,1 V = 100 Hz ; 500 Hz = 0,5 V ; 1 kHz = 1 V ; 2 kHz = 2 V ; 3 kHz = 3 V ; 4 kHz = 4 V ; 5 kHz = 5 V ; 6 kHz = 6 V ; 7 kHz = 7 V ; 8 kHz = 8 V ; 9 kHz = 9 V ; 10 kHz = 10 V. Chaque incrément de 0,1 V CC correspond à une fréquence de 100 Hz. Si la correspondance est acceptable, elle peut être corrigée à l'aide du potentiomètre de la carte. Contenu de l'emballage : 1 x convertisseur fréquence-tension
