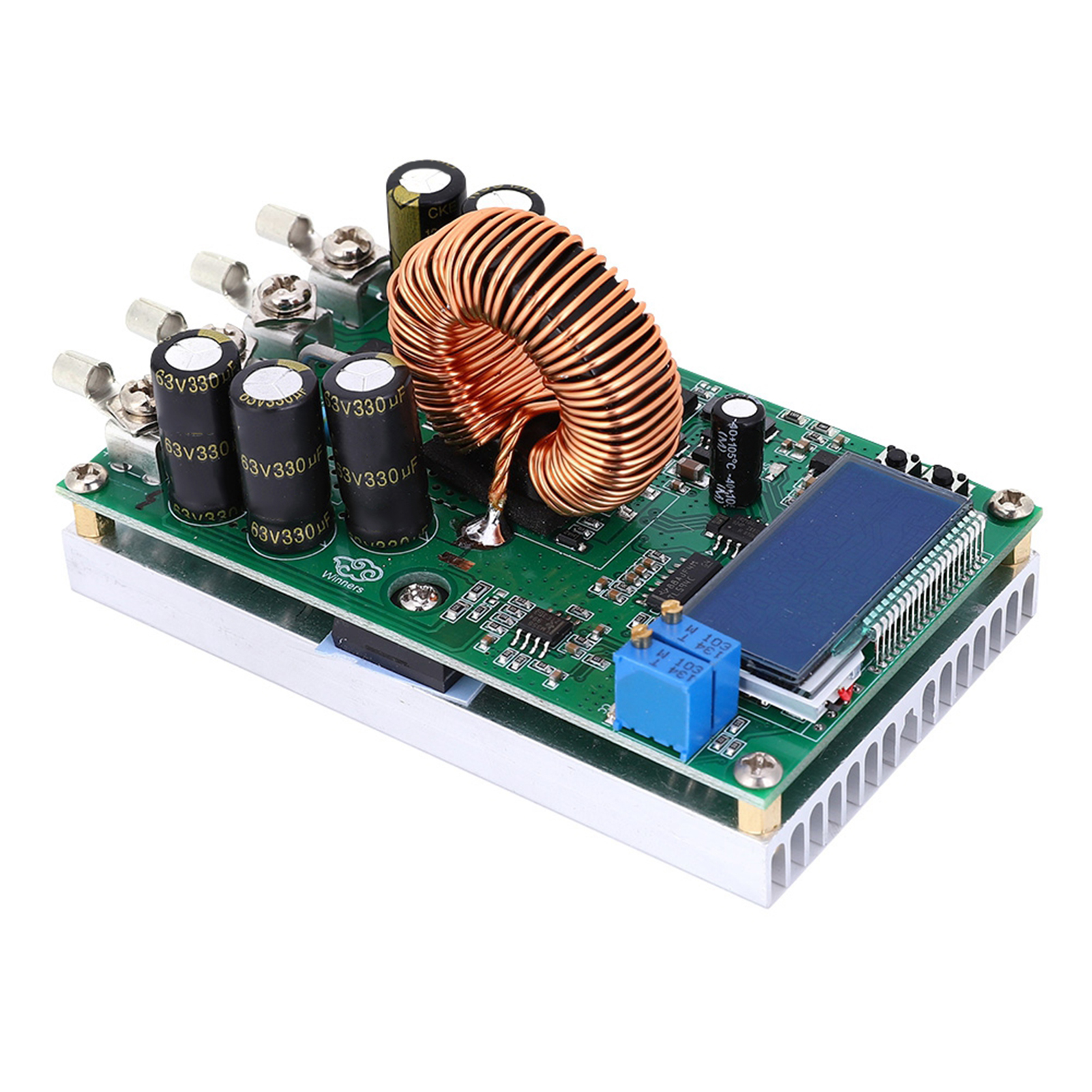

Module D'Alimentation Abaisseur Wd5020 Dc-dc 20 A, Puissance Réglable

1. Protection contre les surintensités : utilisation plus sûre et fiable. 2. Tension d'abaissement réglable : utilisable comme chargeur de batterie ou module de commande de LED à courant constant. 3. Écran LCD affichant simultanément la tension et le courant. 4. Protection contre les courts-circuits et l'inversion de polarité en entrée. 5. Large plage de tension de sortie, courant de sortie élevé et rendement de conversion maximal de 95 %. Type d'article : Module d'alimentation. Modèle : WD5020. Tension d'entrée : 7~50 V. Tension de sortie : 0~36 V, réglable en continu (utilisable uniquement comme module abaisseur de tension ; la tension d'entrée doit être supérieure d'au moins 1 V à la tension de sortie). Courant de sortie : réglable, 20 A maximum (il est recommandé de l'utiliser à 15 A. La dissipation thermique est optimale à 10 A ou moins de 140 W. Au-delà, veuillez renforcer la dissipation thermique ! Le réglage du courant constant nécessite une tension de sortie d'au moins 2 V. La régulation du courant ne fonctionne qu'en régime de courant constant). Puissance de sortie : jusqu'à 300 W (utilisation recommandée jusqu'à 250 W ; réduire la puissance en cas de forte différence de tension). Température de fonctionnement : -20 à +75 °C (surveiller la température du transistor de puissance lors de l'utilisation et renforcer la dissipation thermique). Fréquence de fonctionnement : 300 kHz. Rendement de conversion : jusqu'à 95 %. Protection contre les courts-circuits. Protection : Oui, valeur de courant constant actuellement définie par l'entrée de courant constant. Protection contre l'inversion de polarité : Oui. Protection contre le reflux de courant en sortie : Non, veuillez ajouter une diode pour la charge ! Méthode de câblage : Bornier ou borne à souder, VIN est l'entrée, VOUT est la sortie. Dimensions : 100 × 60 × 48 mm / 3,94 × 2,36 × 1,89 po. Méthode d'étalonnage : Ce module dispose d'une fonction d'étalonnage, vous n'avez donc pas à vous soucier de la précision de l'affichage des mesures. Un seul étalonnage suffit ! Le module a été étalonné en usine. Si l'affichage est inexact, vous pouvez utiliser la méthode suivante pour effectuer un étalonnage. Calibrage de la tension : À vide, maintenez le bouton « + » enfoncé, mettez l’appareil sous tension pour accéder au mode de calibrage. L’écran LCD clignote. Relâchez le bouton « + », puis appuyez de nouveau sur « + » pour augmenter la tension et sur « - » pour la diminuer. Calibrez l’appareil à la tension d’entrée correcte. Par exemple : si la tension d’entrée est de 12,65 V, ajustez la tension de sortie à 12,65 V. La modification est enregistrée automatiquement après 2 secondes. Mettez l’appareil hors tension : le calibrage est terminé ! Instructions de réglage : Le bouton « + » permet de sélectionner le mode d’affichage. Trois modes sont disponibles : 1. Mode F-0 : affichage de la tension de sortie ; 2. Mode F-1 : affichage de la tension d’entrée ; 3. Mode F-2 : affichage alterné des tensions d’entrée et de sortie. Utilisation : Appuyez sur le bouton « + » pour parcourir les trois modes d’affichage. Appuyez sur le bouton « - » pour enregistrer et quitter. Appuyez uniquement sur le bouton « - » pour activer ou désactiver le rétroéclairage de l'écran LCD. Domaine d'application (trois applications) : Notez que le courant constant réglable doit être activé uniquement lorsque le courant de sortie réel de la charge est supérieur au courant de consigne. Dans le cas contraire, le fonctionnement se fera en tension constante. Attention : le courant n'est pas réglé à 2 A ; tout appareil fonctionnera alors à 2 A. Le courant constant ne s'active qu'à partir d'une tension de sortie de 2 V. 1. Utilisation comme module abaisseur de tension classique avec protection contre les surintensités : (1) À vide, ajustez le potentiomètre de courant constant (CV) pour que la tension de sortie atteigne la valeur souhaitée. (2) Connectez la charge en utilisant une borne positive. Ajustez le potentiomètre de courant constant (valeur par défaut : 10 A). Si le courant de sortie réel est inférieur à 10 A, ajustez la valeur du potentiomètre. L'affichage du courant de boucle sera modifié. (Si la valeur affichée par l'ampèremètre est de 4 A, le courant maximal du module est limité à 4 A et le voyant rouge du régulateur de courant constant s'allume lorsque le courant atteint 4 A.) 2. Utilisation comme chargeur de batterie : Important : De nombreux utilisateurs ont reçu un transistor MOS lors de leur première utilisation. Ce transistor est notamment utilisé pour recharger la batterie et connecter un moteur. N'oubliez pas d'ajouter une diode à la sortie du module pour éviter les retours de courant. Tout retour de courant doit être détruit ; des diodes sont disponibles dans le commerce ! À retenir ! (1) Déterminez la tension de maintien et le courant de charge de la batterie ; (Si la batterie au lithium a une tension de maintien de 3,7 V/2 200 mAh, la tension de maintien est de 4,2 V et le couran
