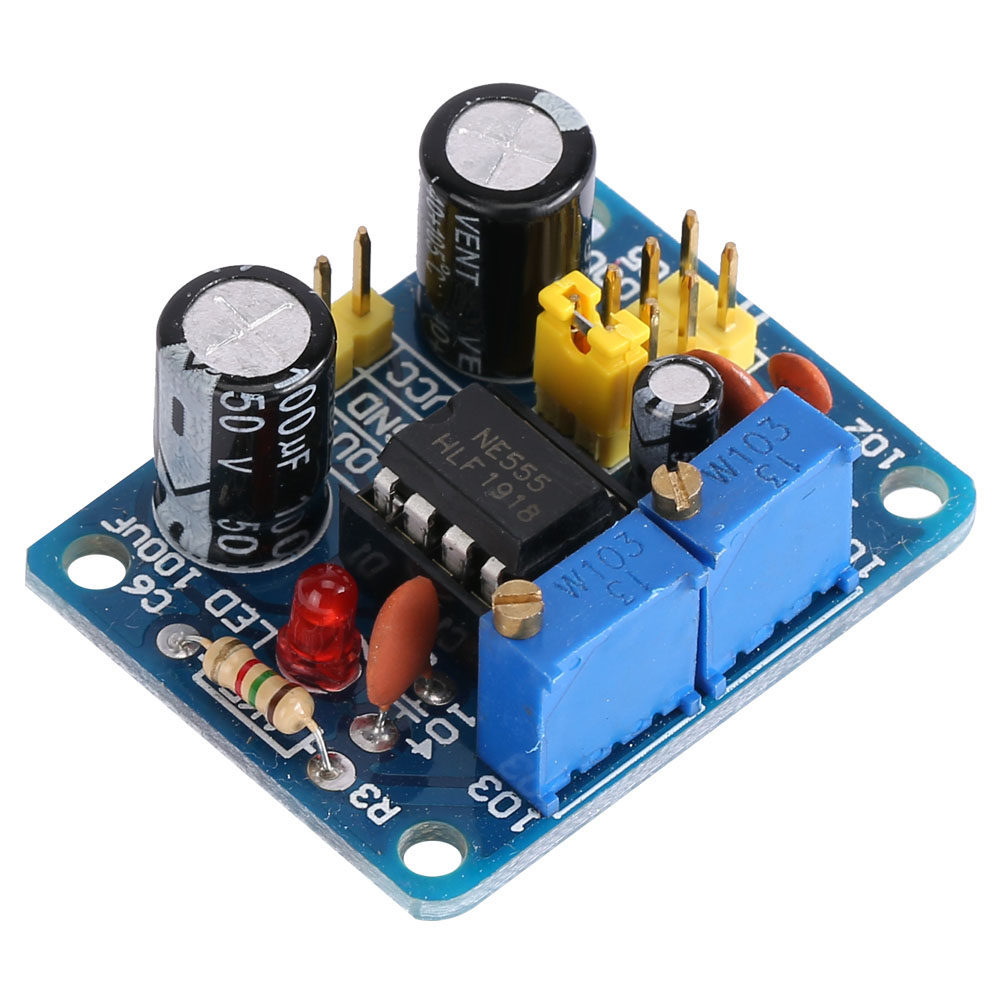

Module De Carte Générateur De Signal À Rapport Cyclique Réglable Ne555

1. Sortie avec indication LED : éteinte lorsque la tension est faible, elle clignote lorsque la fréquence est basse, pour une meilleure lisibilité. 2. Fréquence de sortie réglable (sélectionnable par le capuchon de court-circuit) pour un ajustement plus continu. 3. Génère un signal carré à impulsions réglables. 4. Conception compacte et pratique pour une plus grande stabilité. 5. Utilisable dans de nombreuses applications et compatible avec de nombreux équipements. Type d'article : Générateur de fréquence d'impulsions. Dimensions : 2,9 x 3,6 cm. Entraxe de fixation : 22,5 x 30,5 mm. Puce principale : NE555. Tension d'entrée : 5 V à 15 V CC. Courant de sortie : environ 15 mA sous 5 V et environ 35 mA sous 12 V. Poids : 10 g / 0,35 oz (environ) Courant d'entrée : ≥ 100 mA Amplitude de sortie : 4,2 V crête à crête à 11,4 V crête à crête (l'amplitude de sortie varie selon la tension d'entrée) Courant de sortie : ≥ 15 mA (alimentation 5 V, crête à crête > 50 %), ≥ 35 mA (alimentation 12 V, crête à crête > 50 %) Fréquence de sortie : Basse fréquence : 1 Hz à 50 Hz Fréquence intermédiaire : 50 Hz à 1 kHz Fréquences moyennes et hautes : 1 kHz à 10 kHz Haute fréquence : 10 kHz à 200 kHz Période T = 0,7 (RA + 2RB) C RA et RB sont réglables de 0 à 10 kΩ ; C = 0,001 µF en mode basse fréquence ; C = 0,1 µF en mode fréquence intermédiaire ; C = 1 µF en mode moyenne et haute fréquence. C=100UF en haute fréquence, la fréquence du signal peut donc être calculée par vous-même..we-text table td,.we-text table th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x Générateur de signaux
