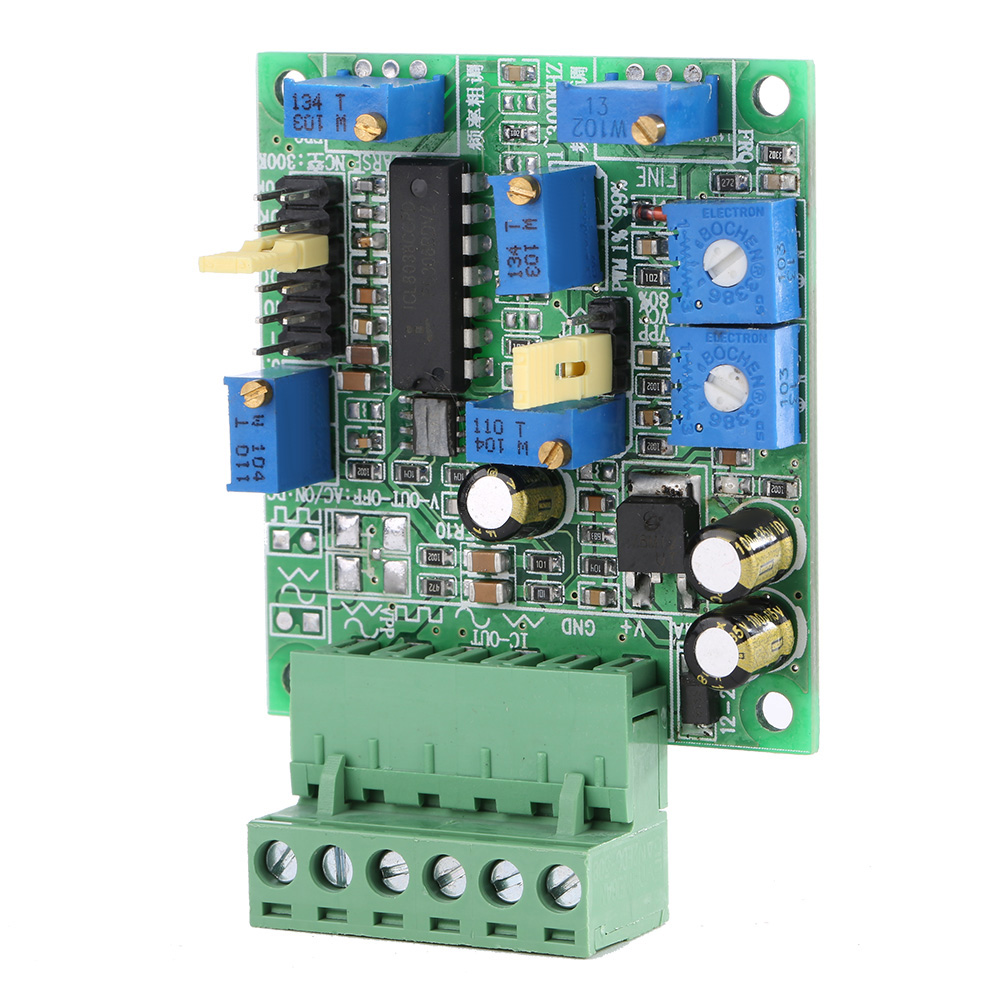

Module De Carte Générateur De Signaux Dds Sg-8038 (sinusoïdal, Triangulaire, Carré)

1. Générateur de signaux capable de produire des signaux sinusoïdaux, triangulaires et carrés. 2. La fréquence et le rapport cyclique du signal de sortie restent constants malgré les variations du signal d'alimentation grâce à l'ajout d'une alimentation stabilisée. Le signal de sortie est ainsi plus stable. 3. Protection contre les inversions de polarité et les erreurs de connexion à l'entrée d'alimentation. 4. Décalage de fréquence réglable sur 7 plages via la broche de décalage. 5. Réglage fin de la fréquence par potentiomètre multitours de précision, offrant une grande précision. Présentation : Les principaux composants du produit sont la puce de génération de signaux ICL8038, un amplificateur haute tension à large bande passante, une alimentation régulée, un circuit de paramétrage du signal, des interfaces d'entrée/sortie, etc. Il peut générer des signaux sinusoïdaux, carrés (modulation de largeur d'impulsion rectangulaire) et triangulaires (triangulaires positifs, en dents de scie négatives et positives). L'amplitude du signal de sortie (VPP), le taux de distorsion harmonique (THD), la modulation de largeur d'impulsion (PWM) et la fréquence (FRQ) sont réglables. Forte capacité de pilotage. Utilisable dans diverses applications comme générateur de signaux. Caractéristiques : Générateur de signaux capable de produire des signaux sinusoïdaux, triangulaires et carrés. La fréquence et le rapport cyclique du signal de sortie restent inchangés malgré les variations du signal d'alimentation grâce à l'ajout d'une alimentation stabilisée. Le signal de sortie est ainsi plus stable. Protection contre les inversions de polarité et les connexions parasites. Réglage de la fréquence par broche de décalage (7 positions). Réglage fin par potentiomètre multitours de précision (2 positions) pour un contrôle précis de la fréquence. Spécifications : État : 100 % neuf. Poids : 32 g. Modèle : SG-8038 A. Fonctionnement et utilisation 2.11. Refroidissement : naturel (température de fonctionnement maximale de 40 °C). 2.12. Utilisation : Ne pas utiliser avec d'autres appareils de chauffage. Éviter la poussière, les brouillards d'huile, les gaz corrosifs, l'humidité et les fortes vibrations. Interdit d'utiliser avec des gaz inflammables, des poussières conductrices ou des liquides. 2.13. Température de fonctionnement : -15 °C à +45 °C. 2.14. Humidité de fonctionnement : 40 % à 90 %. 2.15. Vibrations admissibles : inférieures à 10-55 Hz / 0,15 mm. 2.16. Température de stockage : -20 °C à +65 °C. 2.17. Interférences spatiales : aucune exigence. B. Paramètres d’indice de performance : 1. Structure mécanique et paramètres du circuit électronique de l’appareil principal. 3.1.1. Tension d’entrée : 12-24 V CC. 3.1.2. Courant d’entrée et consommation électrique : Courant de veille minimum : 35 mA/24 V. Courant de fonctionnement maximum admissible : 75 mA/24 V. Courant de crête maximal admissible au démarrage : 1 A. 3.1.3. Ondulation admissible du courant d’entrée : 200 mV. 3.1.4. Plage de réglage de la fréquence : 1 Hz à 350 kHz, réglage par potentiomètre multitours double précision à 7 positions, contrôle de fréquence de haute précision. 3.1.6. Le rapport cyclique PWM est réglable de 5 % à 100 %. 3.1.7. Plage de réglage de l'amplitude VPP de sortie de l'amplificateur PWM à onde carrée : 0 à VCC (tension d'entrée d'alimentation : -2 V). 3.1.8. Plage de réglage de l'amplitude VPP de sortie de l'amplificateur à onde triangulaire et sinusoïdale : 0 à 2/3 VCC (environ 70 % de la tension d'entrée d'alimentation ; l'amplitude de sortie peut être augmentée si le taux de distorsion requis est acceptable). 3.1.9. Capacité de courant du signal de sortie de l'amplificateur : 20 mA/circuit. 3.1.10. Les signaux à onde triangulaire et sinusoïdale directement issus de la puce présentent la plus faible distorsion, mais une faible capacité de pilotage. De plus, la partie basse du signal n'est pas à la masse (c'est-à-dire, masse flottante), ce qui provoque un bruit de fond. L'amplitude augmente légèrement sur le fil de masse, puis le signal apparaît. Tous les circuits intégrés ICL8038 fonctionnent ainsi. Si vous souhaitez utiliser ces deux interfaces, assurez-vous de leur compatibilité avec le circuit externe de l'utilisateur. 3.1.11. Temps de démarrage du module. Il s'agit du temps écoulé entre la mise sous tension du module et l'obtention d'un signal de sortie normal. Le temps de sortie de l'amplificateur est relativement long, de l'ordre de 2 à 3 secondes. Pendant ce temps, l'amplitude du signal augmente lentement de sa valeur maximale jusqu'à la valeur de consigne. Cet amplificateur peut servir de tampon d'alimentation, réduisant ainsi l'impact sur les bornes. Instructions d'utilisation et autres : A. Débogage du signal sinusoïdal : 1. Régler la PWM à 50 %. 2. Vérifier que la broche de saut de fréquence FRQ et le potentiomètre sont correctement réglés. 3. Distorsion THD : le potentiomètre LH2 présente une faible distorsion symétrique en mode sinusoïdal
