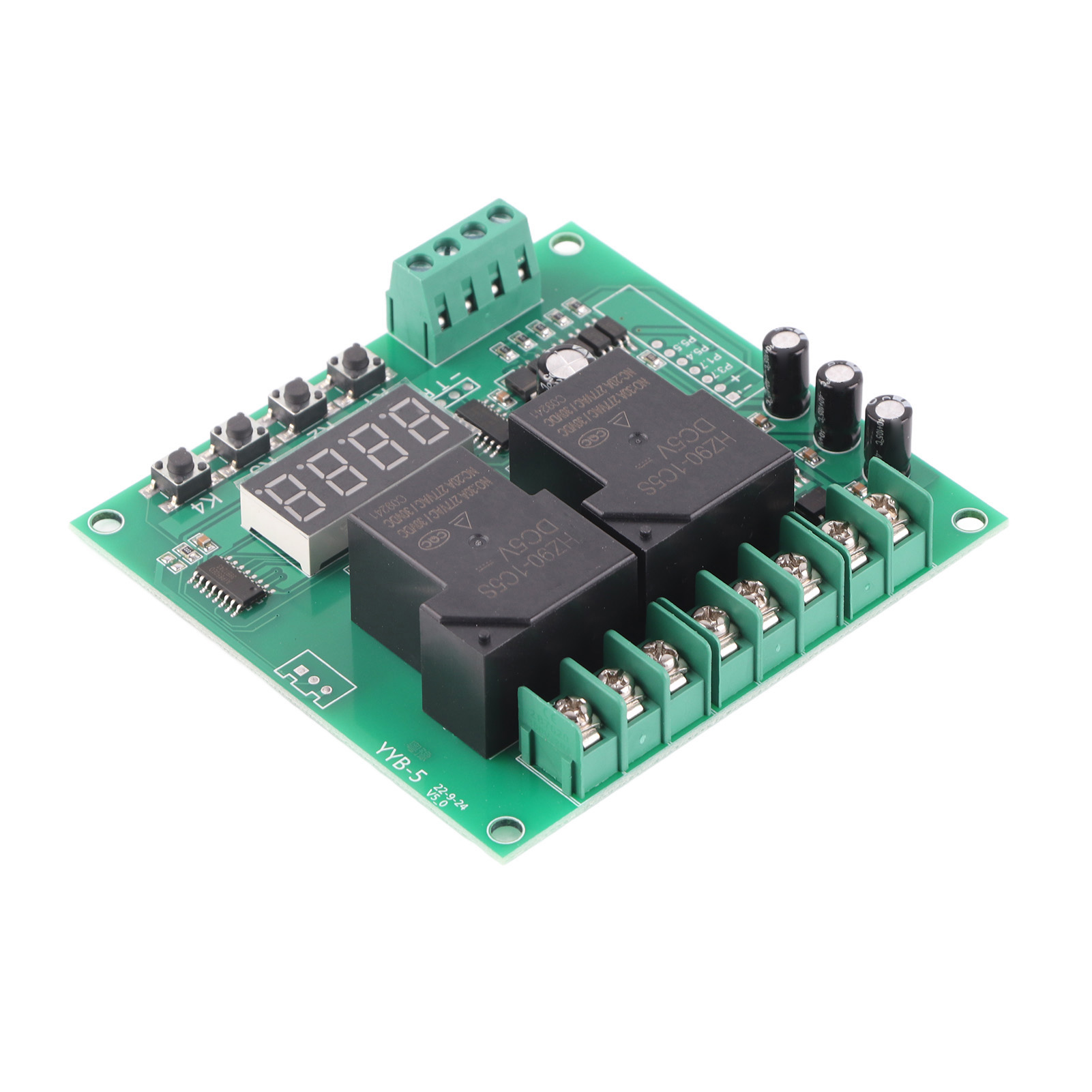

Module De Commande De Marche Avant/arrière Pour Moteur Yyb-5 12 V/24 V Avec Deux Relais Et Temporisation

1. Produit neuf et de haute qualité ; 2. 6 fonctions courantes pour répondre aux besoins de nombreuses applications ; 3. Permet de contrôler des électrovannes 2 voies, des pompes, des moteurs, des éclairages et autres appareils fonctionnant librement ; 4. Puissance de sortie : supporte une charge CC ou CA jusqu’à 30 A ; 5. Plage de temporisation : réglable de 0,1 seconde à 999 minutes. Caractéristiques : produit neuf et de haute qualité ; 6 fonctions courantes pour répondre aux besoins de nombreuses applications. Il peut contrôler des électrovannes 2 voies, des pompes, des moteurs, des éclairages et autres dispositifs fonctionnant librement. Puissance de sortie : il peut contrôler une charge CC ou CA jusqu'à 30 A. Plage de temporisation : réglable de 0,1 seconde à 999 minutes. Spécifications : Modèle : YYB-5. Tension d'entrée : CC/CA 7 V ~ 27 V. Plage de temporisation : 0,1 seconde à 999 minutes. Poids : env. 103 g. Description des ports de câblage : 1. CA/CC : Entrée 7 V ~ 27 V. 3. IN1 : Entrée de signal 1 (déclenchement négatif). 4. IN2 : Entrée de signal 2 (déclenchement négatif). 2. IN3 : Entrée de signal 3 (déclenchement négatif). 5. NO : Interface normalement ouverte du relais, le relais est fermé lorsqu'il est activé, court-circuité avec la borne COM après activation. 6. COM : Borne commune du relais. 7. NC : Interface normalement fermée du relais, le relais est fermé lorsqu'il est activé. Liste des fonctions : P - 1 : activation du relais 1 sur le signal 1. P - 2 : au signal 1, le relais 1 est tiré jusqu'à l'arrêt automatique après le délai A ; au signal 2, le relais 2 est tiré jusqu'à l'arrêt automatique après le délai B ; le signal 3 est le signal de réinitialisation d'arrêt d'urgence P - 2 : au signal 1, le relais 1 est tiré jusqu'à l'arrêt automatique après le délai A ; le relais 2, à partir du signal, temporise jusqu'au délai B après l'aspiration jusqu'à l'arrêt automatique après le délai C (cette fonction doit avoir une unité de temps cohérente) P - 3 : après la mise sous tension, le relais 1 est tiré jusqu'au relâchement après le délai A, en attendant le délai C, le relais 2 est tiré jusqu'au relâchement après le délai B, en attendant le délai C ; Le relais 1,2 fonctionne en boucle infinie (si le moteur est réversible : le moteur tourne pendant un certain temps, s'arrête, inverse automatiquement son sens de rotation pendant un certain temps, s'arrête à nouveau, puis tourne automatiquement en marche avant). P-4 : au signal 1, le relais 1 s'active ; au signal 2 (fin de course), le relais 1 s'arrête et un compte à rebours jusqu'à A est déclenché ; au signal 3 (fin de course), le relais 2 s'arrête et un compte à rebours jusqu'à B est déclenché ; boucle infinie. (Si le moteur est réversible : appuyer sur le bouton de démarrage 1 ; le moteur se déplace jusqu'à la fin de course 2, s'arrête pendant un certain temps, inverse automatiquement son sens de rotation jusqu'à la fin de course 3, s'arrête à nouveau, puis tourne automatiquement en marche avant). P-5 : au signal 1, le relais 1 s'active ; au signal 2 (fin de course), le relais 1 s'arrête et un compte à rebours jusqu'à A est déclenché ; au signal 3 (fin de course), le relais 2 s'arrête ; au signal 1, une nouvelle fois. (Si le moteur est réversible : appuyer sur le bouton de démarrage 1 ; le moteur Le déplacement s'effectue jusqu'à la butée 2 pour s'arrêter temporairement ; la marche arrière se fait automatiquement jusqu'à la butée 3 ; activez le signal 1 ; P-6 : au signal 1, le relais 1 s'active ; au signal 2 (butée), le relais 1 s'arrête ; au signal 1, le relais 2 s'active ; au signal 3 (butée), le relais 2 s'arrête ; (Si le moteur est réversible : appuyez sur le bouton de démarrage 1 ; le déplacement s'effectue jusqu'à la butée 2 ; appuyez de nouveau sur le bouton de démarrage 1 ; le déplacement s'effectue jusqu'à la butée 3 ; Si la télécommande est activée : les touches A et B activent les fonctions ci-dessus ; la touche C active le relais 1 (marche avant) ; appuyez de nouveau sur le relais 1 pour l'arrêter ; la touche D active le relais 2 (marche arrière) ; appuyez une fois sur le relais 2 pour l'arrêter ; Description des réglages : l'affichage de l'alimentation « ---- » indique l'accès à la veille ; une première pression sur K1 affiche : P-1 : mode de réglage K2 et K3 ; une deuxième pression sur K1 affiche : A001 : K2 et K3 Ajuster la première fois A, K4 ajuste la virgule décimale (unité de temps). Appuyer une troisième fois sur K1, l'écran affiche : B001 : K2 et K3 ajustent la deuxième fois B, K4 ajustent la virgule décimale (unité de temps). Appuyer une quatrième fois sur K1, l'écran affiche : C001 : K2 et K3 ajustent la troisième fois C, K4 ajustent la virgule décimale (unité de temps). Appuyer une cinquième fois sur K1, l'écran affiche « ---- », indiquant le passage en mode veille. Par exemple : réglage du mode : P - 2 ; temps : A010 B005 C006 : indique le deuxième mode de fonctionnement ; après le signal 1 ; le relais 1 démarre après 10
