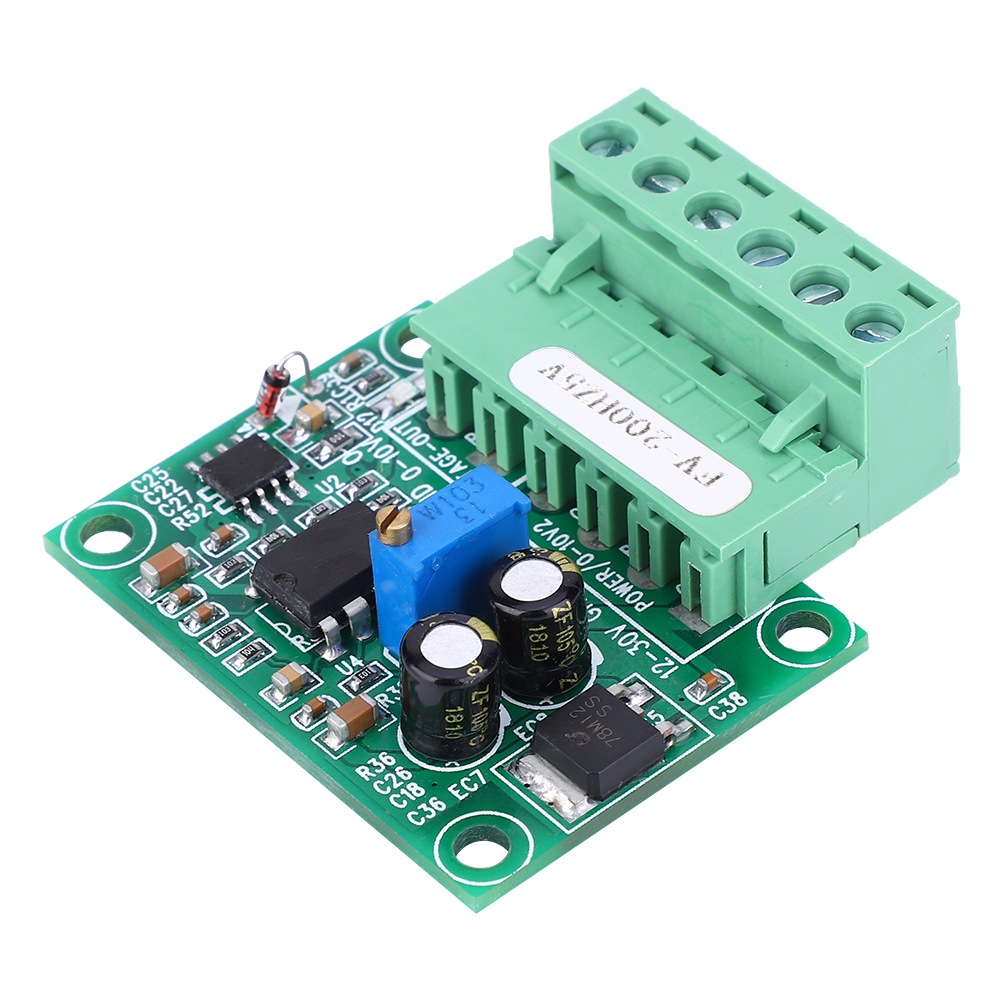

Module De Conversion Fréquence-tension Fv-200hz5v, Module Onduleur Numérique-analogique De Tension 0-5v

1. Convertit un signal impulsionnel de fréquence 0-200 Hz en un signal de tension analogique de 0 à 5 V. 2. Peut être utilisé pour la conversion d'interface entre un automate programmable et un variateur de fréquence, ou pour l'adaptation d'interface entre une carte de commande de mouvement et un convertisseur. 3. Les niveaux d'impulsion d'entrée de 5 V, 12 V et 24 V peuvent être directement appliqués, sans résistance en série. Cependant, la fréquence du signal d'entrée doit être maintenue pendant plus de 0,5 seconde. 4. Le courant de sortie est de 5 mA. 5. Module de conversion fréquence-tension, temps de réponse d'environ 0,3 à 0,5 seconde. Caractéristiques : 1. Convertit un signal impulsionnel de fréquence 0-200 Hz en un signal de tension analogique de 0 à 5 V. 2. Peut être utilisé pour la conversion d'interface entre un automate programmable et un variateur de fréquence, ou pour l'adaptation d'interface entre une carte de commande de mouvement et un convertisseur. 3. Les niveaux d'impulsion d'entrée de 5 V, 12 V et 24 V peuvent être directement appliqués, sans résistance en série. Cependant, la fréquence du signal d'entrée doit être maintenue pendant plus de 0,5 seconde. 4. Le courant de sortie est de 5 mA. 5. Module de conversion fréquence-tension, temps de réponse d'environ 0,3 à 0,5 seconde. Spécifications : État : 100 % neuf. Type d'article : Module de conversion fréquence-tension. Modèle : FV-200Hz5V. Fonction : Conversion d'une fréquence d'entrée de 0 à 200 Hz en une tension de sortie de 0 à 5 V. Courant de sortie : 5 mA. Temps de réponse : 0,3 à 0,5 seconde. Dimensions : Environ 4,5 × 4,7 × 1,7 cm / 1,8 × 1,9 × 0,7 po. Contenu de l'emballage : 1 × Module de conversion fréquence-tension. Précautions d'utilisation : 1. Le potentiomètre multitours sur la carte permet de calibrer la relation entre la fréquence et la tension. 2. La plage de tension d'alimentation d'entrée est de 12 à 30 V CC. Il est recommandé d'utiliser une tension d'alimentation de 15 à 24 V CC. Lorsque le niveau 12 V est utilisé, l'alimentation ne peut pas être de 12 V CC. Une alimentation d'au moins 15 V CC est requise. Si vous devez utiliser une alimentation 12 V, vous pouvez commander un convertisseur 12 V CC. À 24 niveaux, l'alimentation doit être de 24 V CC. 3. L'entrée du signal est isolée par un diaphragme. Capacité anti-interférences garantie. 4. Pour une utilisation avec un automate programmable, compatible avec les transistors NPN. Un fil de terre est nécessaire. 5. Si vous utilisez un codeur, celui-ci doit tourner à vitesse constante pendant plus de 0,5 seconde. 6. Module de conversion de fréquence et de tension, temps de réponse d'environ 0,3 à 0,5 seconde. 7. Si le signal d'entrée est un débitmètre de turbine, etc., en raison de l'adaptation du signal, un diaphragme 817 et une résistance doivent être ajoutés pour assurer le bon fonctionnement du débitmètre. 8. Lors de l'utilisation, en cas d'écart, vous pouvez ajuster le potentiomètre bleu sur la carte. Lors de l'expédition, le potentiomètre F/V a été préréglé. Il est généralement déconseillé de le régler manuellement. Identification et câblage : 1. 12-30 V — Entrée d'alimentation positive ; 2. GND — Entrée d'alimentation négative (masse commune) ; 3. GND — Entrée de fréquence d'impulsion négative (masse commune) ; 4. 0-10 kHz — Entrée de fréquence d'impulsion positive ; 5. GND — Entrée de fréquence d'impulsion négative (masse commune) ; 6. 0-10 V — Sortie analogique de niveau 0-10 V. Correspondance linéaire : 20 Hz est converti en 0,5 V ; 100 Hz est converti en 2,5 V ; 200 Hz est converti en 5 V.
