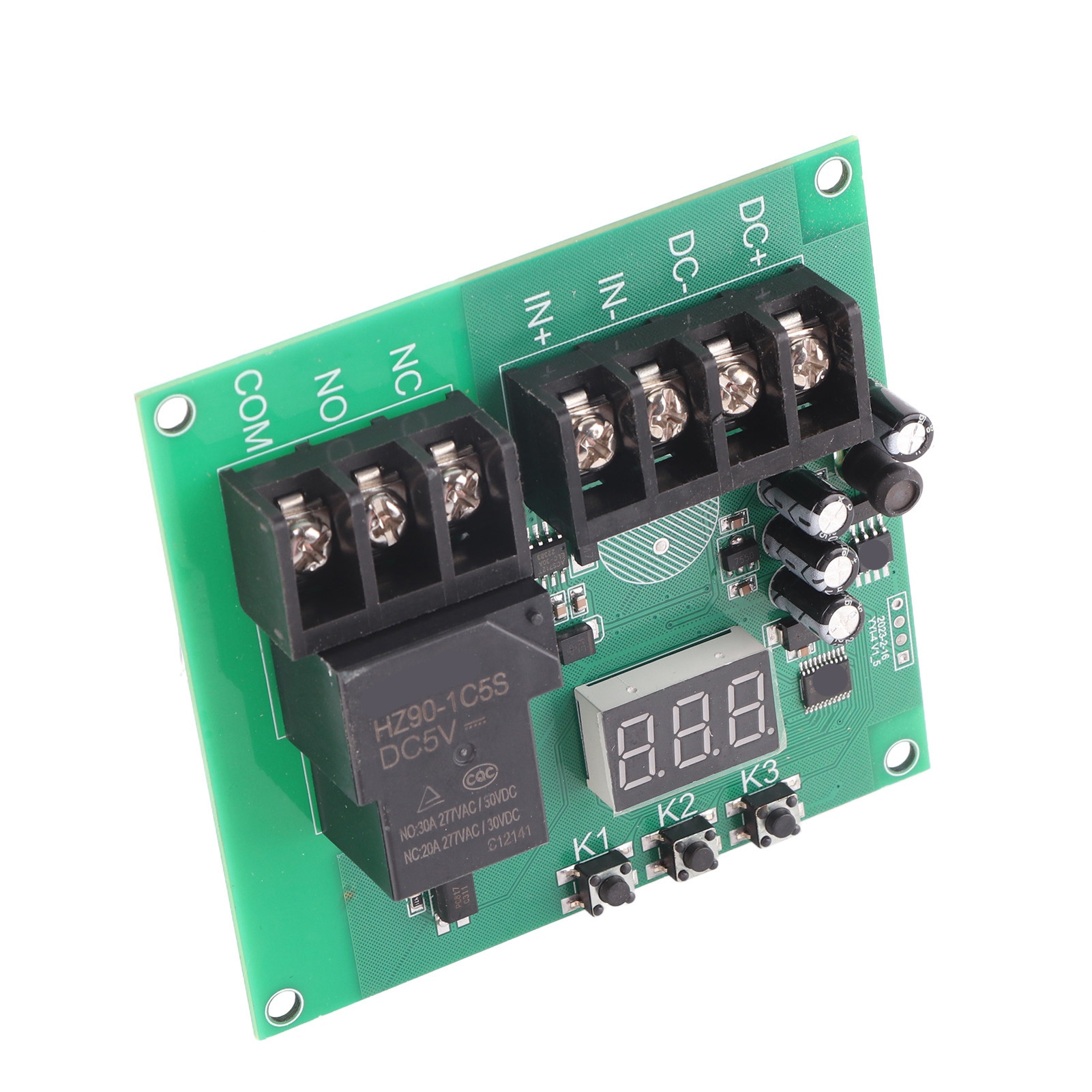

Module De Détection De Courant, Affichage Numérique, Capteur, Carte De Protection, Détecteur, Interrupteur Cc 7‑30 V

1. Module de détection de courant : Détecte facilement le courant continu et commande l'ouverture/fermeture d'un relais en fonction du courant limite défini. 2. Large plage de détection : Plage de détection de tension : 7-30 V ; plage de détection de courant : 0-30 A, répondant ainsi à divers besoins. 3. Mesure précise : Haute précision de mesure jusqu'à 0,1 A ; fonction d'étalonnage des erreurs intégrée. 4. Protection du circuit : Limite le courant dans le circuit et protège les équipements électriques contre les surintensités. 5. Utilisation pratique : L'affichage numérique peut être désactivé pendant une période prolongée pour réduire la consommation d'énergie. Type d'article : Module de détection de courant. Modèle : YYI-4. Plage de détection de tension : 7-30 V CC. Plage de détection de courant : 0-30 A. Précision de détection : 0,1 A (100 mA). Courant de veille : Environ 20 mA. Sortie relais : Commande l'ouverture/fermeture des lignes CC jusqu'à 30 A. Fonction : Détecter les surintensités et sous-intensités, commander le relais pour activer/désactiver le circuit ou émettre un signal. Mode d'emploi : Instructions de fonctionnement n° 1 : 1. P-11 : Lorsque l'intensité mesurée est supérieure à I1, le relais se ferme ; lorsqu'elle est inférieure à I1, le relais s'ouvre. 2. P-12 : Lorsque l'intensité mesurée est supérieure à I1, le relais se ferme et reste fermé jusqu'à la mise hors tension de la carte électronique. 3. P-21 : Lorsque l'intensité mesurée est supérieure à I2, le relais se ferme ; lorsqu'elle est inférieure à I1, le relais s'ouvre. 4. P-22 : Lorsque l'intensité mesurée est supérieure à I2, le relais se ferme et reste fermé jusqu'à la mise hors tension de la carte électronique. 5. P-31 : Lorsque l'intensité mesurée est inférieure à I1, le relais se ferme ; lorsqu'elle est supérieure à I2, le relais s'ouvre. 6. P-32 : Lorsque le courant mesuré est inférieur à I1, le relais se ferme et reste fermé jusqu'à la mise hors tension de la carte. 7. P-41 : Lorsque le courant mesuré est compris entre I1 et I2, le relais se ferme ; sinon, il est ouvert. 8. P-42 : Lorsque le courant mesuré est compris entre I1 et I2, le relais se ferme et reste fermé jusqu'à la mise hors tension de la carte. 9. P-51 : Lorsque le courant mesuré est inférieur à I1 ou supérieur à I2, le relais se ferme ; sinon, il est ouvert. 10. P-52 : Lorsque le courant mesuré est inférieur à I1 ou supérieur à I2, le relais se ferme et reste fermé jusqu'à la mise hors tension de la carte. Instructions de réglage n° 2 : 1. Mettez l'appareil sous tension pour afficher le courant mesuré (si la borne de courant mesuré est hors tension, l'affichage numérique est normal). 2. Lors de la première pression sur K1, attendez plus d'une seconde afin d'éviter les déclenchements intempestifs. L'écran affiche : P 11 : Mode de réglage K2, fonction de réglage K3. 3. Appuyez une seconde fois sur K1 ; l'écran affiche 0,05, ce qui signifie que le seuil I1 est de 0,05 A. K2 augmente I1, K3 le diminue. 4. Appuyez une troisième fois sur K1 ; l'écran affiche 0,10, ce qui signifie que le seuil I2 est de 0,1 A. K2 augmente I2, K3 le diminue. 5. Appuyez une quatrième fois sur K1 ; l'écran affiche le courant mesuré, indiquant le passage en mode veille. 6. En mode veille, maintenez K2 ou K3 enfoncé pour ajuster la précision de la mesure. 1 x Module de détection de courant
