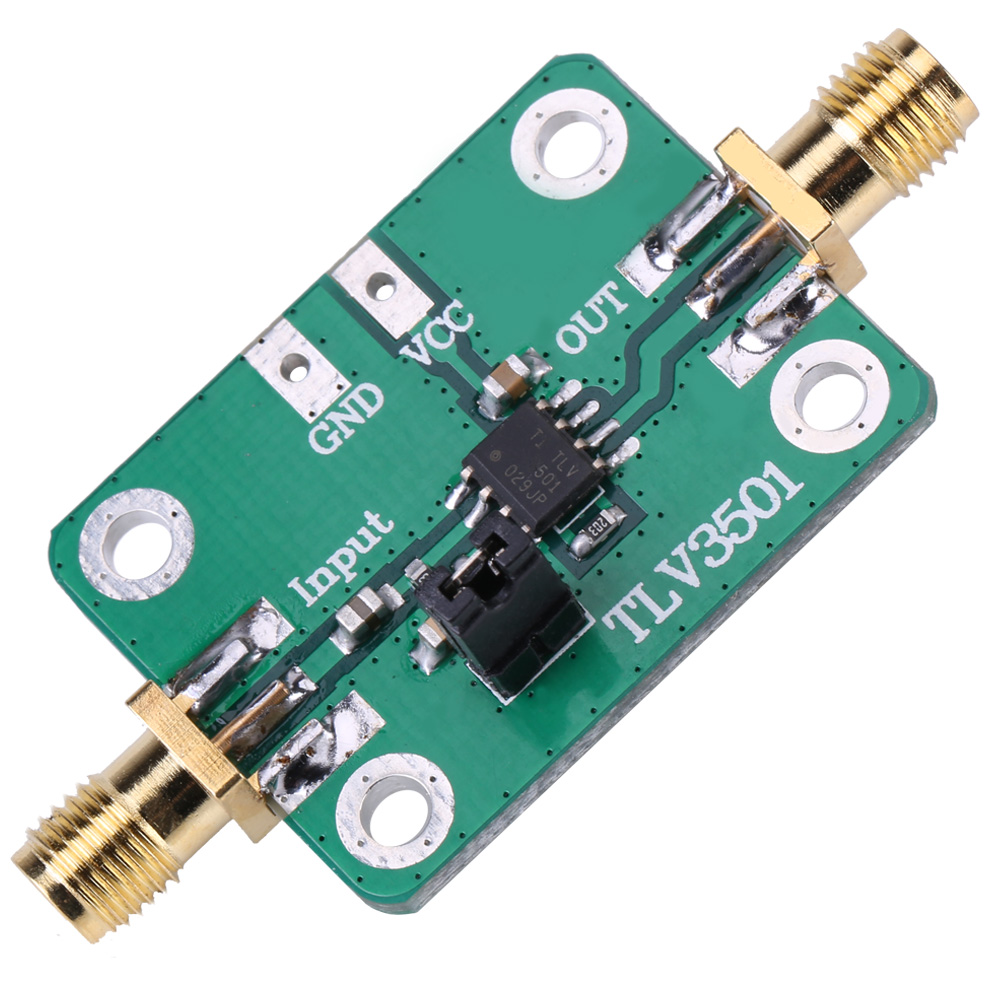

Module De Mise En Forme Frontale Pour Comparateur De Fréquencemètre Haute Vitesse Tlv3501

1. Le TLV3501 est un comparateur push-pull monocanal haute vitesse, avec un délai de 4,5 ns et une tension d'alimentation de +2,7 V à +5,5 V. 2. Ce module peut être utilisé pour la mise en forme de signaux de tension sur une large plage de périodes, comme module de conditionnement d'entrée pour la mesure de fréquence, de différence de phase dans le domaine temporel, etc. 3. Sa sortie rail-à-rail peut piloter directement une logique CMOS ou TTL. 4. Sans réglage de seuil, les signaux sinusoïdaux, carrés et triangulaires peuvent être transformés en signaux carrés, ce qui facilite leur utilisation sans débogage. 5. De plus, il offre une grande extensibilité ; seules de légères modifications de ses composants d'origine permettent de l'adapter. Description : Le TLV3501 est un comparateur push-pull monocanal haute vitesse, avec un délai de 4,5 ns et une tension d'alimentation de +2,7 V à +5,5 V. Sa large plage de tension d'entrée en mode commun le rend idéal pour les applications basse tension. La sortie rail-à-rail permet de piloter directement une logique CMOS ou TTL. Ce module convient à une large gamme de périodes de mise en forme du signal de tension et peut être utilisé comme module d'entrée pour des mesures de fréquence, de déphasage dans le domaine temporel, etc. Il a notamment servi de module d'entrée pour le fréquencemètre numérique primé lors du concours national de conception électronique pour étudiants de 2015 (catégorie F). Caractéristiques : Le TLV3501 est un comparateur push-pull haute vitesse monocanal, avec un délai de 4,5 ns et une tension d'alimentation de +2,7 V à +5,5 V. Ce module convient à une large gamme de périodes de mise en forme du signal de tension et peut être utilisé comme module d'entrée pour des mesures de fréquence, de déphasage dans le domaine temporel, etc. Sa sortie rail-à-rail peut piloter directement une logique CMOS ou TTL. Sans réglage de seuil, les signaux sinusoïdaux, carrés et triangulaires peuvent être convertis en signaux carrés, ce qui simplifie leur utilisation et évite tout débogage. De plus, sa grande extensibilité permet des modifications minimes. Spécifications : Tension d'alimentation : 2,7-5 V CC ; Tension d'entrée : 8-1000 mV (valeur efficace) ; Niveau de sortie : sortie rail-à-rail, compatible avec les niveaux TTL/CMOS ; Fréquence d'entrée : 1 Hz à 120 MHz (min. 1 Hz) ; Interface : connecteur SMA femelle (pas de vis externe) ; Impédance d'entrée : 20 kΩ ; Dimensions : 5 × 2,5 cm ; Poids : 8 g ; Applications : 1. Conversion d'un signal sinusoïdal en signal carré ; 2. Comparateur de passage par zéro ; 3. Comparateur universel. Contenu de l'emballage : 1 × module de mise en forme frontale pour fréquencemètre
