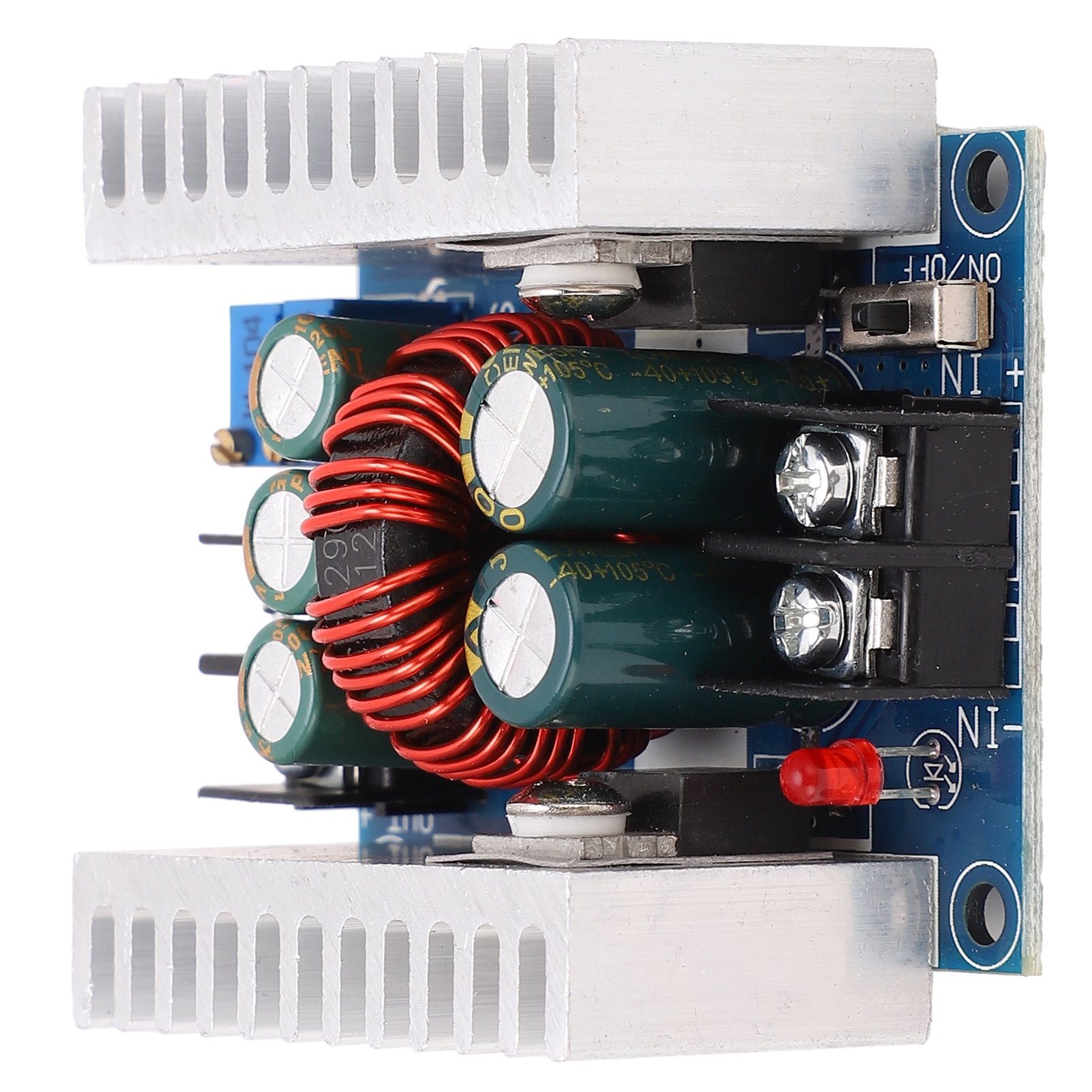

Module De Puissance Redresseur Synchrone Buck Cc Cv Convertisseur Haute Puissance Led 300 W 20 A

1. Les condensateurs électrolytiques haute fréquence et basse impédance sont utilisés en entrée et en sortie, garantissant une faible ondulation et une puissance de sortie stable. 2. Le convertisseur abaisseur accepte une large plage de tension d'entrée (6 V à 40 V) et permet un réglage précis de la tension et du courant de sortie. 3. Le module d'alimentation abaisseur est équipé de deux dissipateurs thermiques en aluminium de haute qualité pour une dissipation thermique optimale. 4. La tension de sortie est réglable en continu et protégée contre les courts-circuits, assurant un fonctionnement plus sûr et plus efficace. 5. Couramment utilisé pour la charge de batteries au lithium, de batteries classiques, de batteries nickel-cadmium/nickel-hydrure métallique, de panneaux solaires, d'éoliennes, etc. Type d'article : Module d'alimentation. Matériaux : Circuit imprimé + aluminium. Caractéristiques du module : Redressement synchrone, module abaisseur non isolé à courant et tension constants (CC/CV). Applications : Alimentation de LED haute puissance à courant constant, charge de batteries au lithium (y compris ferroélectriques), de batteries 4 V, 6 V, 12 V, 14 V et 24 V, charge de batteries nickel-cadmium/nickel-hydrure métallique (packs de batteries), panneaux solaires, éoliennes. Tension d'entrée : 6-40 V CC. Tension de sortie : Réglable en continu (1,2-35 V CC), inférieure à 32 V pendant une durée prolongée (applicable aux applications où la tension d'entrée est supérieure à la tension de sortie et ne peut être augmentée). Courant de sortie : Maximum 20 A, inférieur à 15 A pendant une durée prolongée (si la température du transistor dépasse 65 °C, veuillez ajouter un ventilateur pour dissiper la chaleur et réduire le courant en cas de haute tension). Plage de limitation de courant de sortie : 0,2-20 A (régulation). Veuillez ajouter un ventilateur si la température dépasse 65 °C. Faible chute de tension : 3 V. Fréquence de fonctionnement : 150 kHz. Rendement de conversion : environ 96 % supérieur (le rendement dépend de la différence de pression et de l’environnement d’utilisation). Ondulation de sortie : environ 50 mV (sans bruit), bande passante de 20 MHz (à titre indicatif uniquement). Entrée : 24 V. Température de fonctionnement : -10 °C à +75 °C (veuillez surveiller la température du transistor de puissance en utilisation réelle ; si la température est trop élevée, veuillez améliorer la dissipation thermique ou réduire la puissance d’utilisation). Sens de réglage du potentiomètre : horaire (augmentation), antihoraire (diminution). Protection contre les courts-circuits de sortie : oui (protection instantanée), courant constant (la valeur de courant constant définie ne peut pas être court-circuitée pendant une période prolongée). Protection contre l’inversion de polarité en entrée : aucune. Protection contre le retour de flamme en sortie : aucune (pour les charges auto-chargées ou inductives, un transistor bipolaire supplémentaire est nécessaire). Mode : Bornier. Méthode de réglage du courant de sortie : 1. Réglez le potentiomètre CV pour obtenir la tension de sortie souhaitée en fonction de votre charge. 2. Tournez le potentiomètre CC d'environ 30 tours dans le sens antihoraire (pour un courant de sortie faible), connectez la LED, puis ajustez le potentiomètre CC au courant souhaité. Pour la charge de la batterie, une fois celle-ci déchargée, connectez-la à la sortie et ajustez le potentiomètre CC au courant souhaité. (Lors de la charge, utilisez une batterie déchargée pour effectuer le réglage, car plus elle contient d'énergie, plus le courant de charge est faible.) 1 x Module d'alimentation
