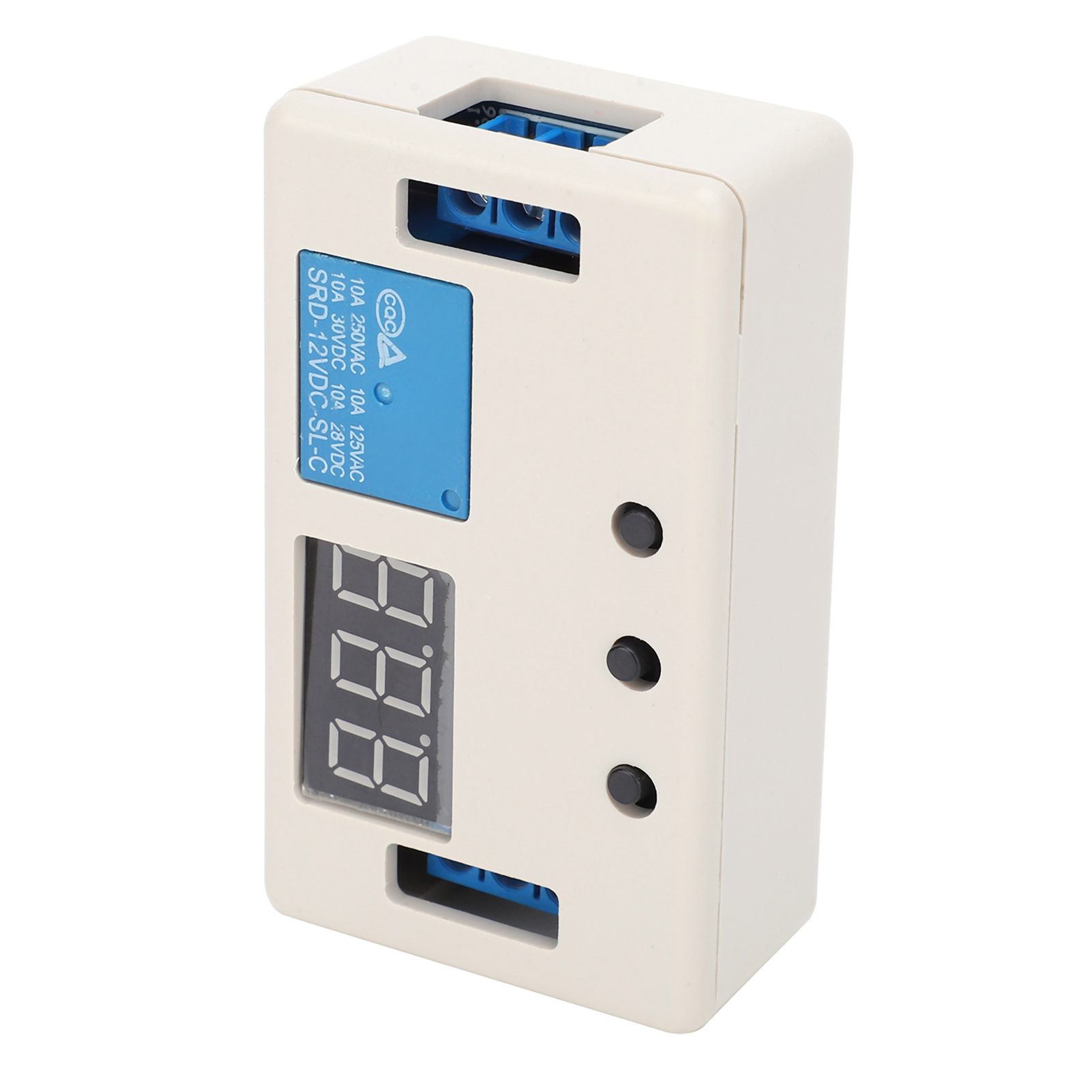

Module De Temporisation À Relais Multifonctionnel, Interrupteur De Commande De Relais Temporisé, Composant Électronique 12 V

1. Ce relais est doté d'une isolation par optocoupleur pour une meilleure résistance aux interférences. 2. Son circuit imprimé de qualité industrielle conserve les paramètres définis même après une coupure de courant. 3. La tension du signal est maintenue durablement et une protection contre l'inversion de polarité est intégrée. 4. Performant, il peut alimenter des équipements fonctionnant en courant continu jusqu'à 30 V 5 A ou en courant alternatif jusqu'à 220 V 5 A. 5. Contrôle et assurance qualité rigoureux, facteur de sécurité élevé, utilisation en toute sérénité. Type d'article : Module de relais temporisé. Matériau : ABS. Utilisation : Éclairage public, électrovanne, instrumentation, contrôle d'affichage LED. Tension de fonctionnement : 12 V CC. Courant de repos : 20 mA. Courant de fonctionnement : 50 mA. Source du signal : Déclenchement positif, PNP, actif à l'état haut. Capacité de sortie : Peut contrôler des équipements jusqu'à 30 V CC 5 A ou 220 V CA 5 A. Durée de vie : ≥ 100 000 cycles. Température de fonctionnement : -30 °C à 85 °C. Liste des fonctions : P-1 : Le signal déclenche la fermeture du relais. À la fin du temps imparti, le relais se déconnecte. Pendant la période de temporisation : A : Un nouveau déclenchement est invalide. C : Un nouveau déclenchement relance la temporisation. E : Un nouveau déclenchement réinitialise la temporisation. P-2 : Le signal déclenche le démarrage de la temporisation T1. À la fin du temps imparti, le relais se déconnecte (réinitialisation) après un temps de fermeture T2. A : Un nouveau déclenchement est invalide. C : Un nouveau déclenchement relance la temporisation. E : Démarrage de la temporisation. Sans déclenchement de l'alimentation P-3 : Utilisation en boucle : activer T1, désactiver T2, boucle infinie. La durée de T1 et T2 est réglable. Si un paramètre est à 0 à l'état activé ou désactivé, la temporisation à la mise sous tension est activée ou désactivée. A : Le relais s'active immédiatement après la mise sous tension. C : Le relais est désactivé puis réactivé après la mise sous tension. P-4 : À la réception d'un signal, le relais se ferme et reste fermé. Le signal disparaît et la temporisation démarre. À la fin de la temporisation, le relais se désactive. Pendant la temporisation, un nouveau signal annule la temporisation, le relais se désactive, le signal disparaît et la temporisation redémarre. P-5 : La sortie est activée lorsque le déclenchement atteint la durée X, puis désactivée lorsque le déclenchement atteint à nouveau la durée Y. Convient aux produits nécessitant un temps de stabilisation (lors de la première déconnexion sans appui sur K, puis de la reconnexion). Le signal sera alors émis. Il convient aux produits nécessitant un certain nombre de déclenchements pour fonctionner. La durée de sortie finale correspond à la première activation du premier mode (la première pression sur K correspond à l'état ouvert, puis appuyez après le déclenchement). Instructions de réglage des boutons : K1 : Touche de sélection de fonction : appuyez longuement sur K1 pendant 2 secondes, P-* apparaît, appuyez brièvement sur K1 pour sélectionner le mode, appuyez sur K2 pour y accéder. K2 : Touche Shift : appuyez pour ajuster la position du clignotement de l'afficheur numérique. K3 permet d'ajuster la valeur du clignotement. Lorsque K2 est enfoncé, l'afficheur numérique cesse de clignoter, le réglage de la durée est terminé et enregistré automatiquement. L'appareil s'éteint ensuite. K3 : Lorsque l'afficheur clignote : K3 permet de modifier le chiffre (de 0 à 9). Lorsque l'affichage numérique est normal : K3 permet d'ajuster la position de la virgule : virgule à la position des unités pour les minutes (de 0 à 999) et virgule à la position des dizaines pour les secondes (de 0 à 99,9). L'absence de virgule décimale signifie de 0 à 999 s ; snt signifie de 0 à 999 s. 1 module de temporisation à relais.
