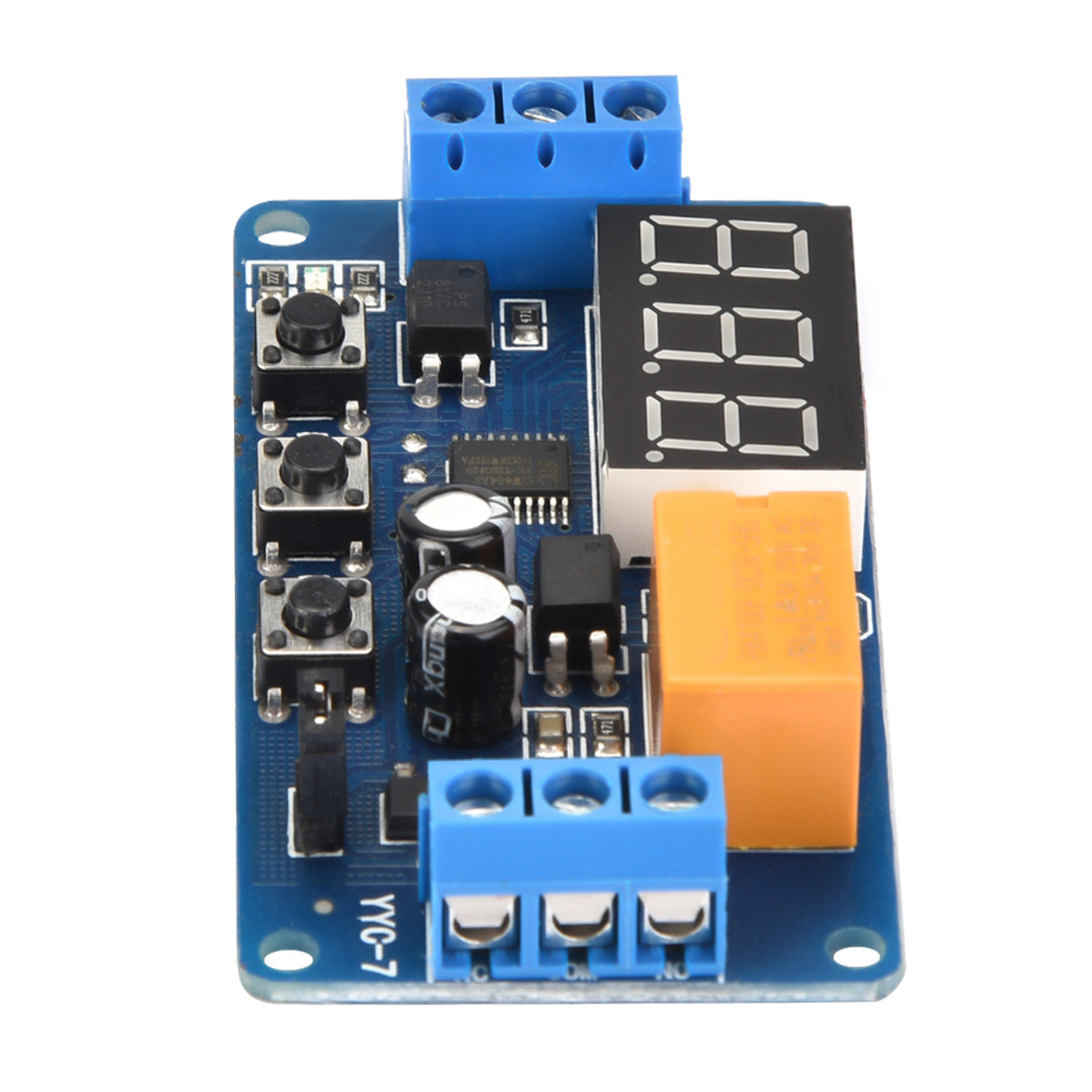

Module De Temporisation Réglable Avec Relais De Commande De Cycle, 3 V, 3,7 V, 4,5 V, 5 V, 6 V, 7,4 V

1. Ce relais temporisé peut être alimenté sous basse tension (minimum 3 V). 2. Il peut être alimenté par des batteries lithium 3,7 V, des batteries externes 5 V ou une alimentation à découpage. 3. Il est largement utilisé pour la commande de moteurs, d'ampoules, de rubans LED, de moteurs à courant continu, de petites pompes, etc. 4. L'isolation par couplage optique en sortie améliore la résistance aux interférences. 5. Le module utilise un circuit imprimé de qualité industrielle et les paramètres sont sauvegardés après une coupure de courant. Spécifications : Courant de fonctionnement : CC 3 V à 7 V ; Plage de tension avec cavalier : 3 V à 5,5 V ; Plage de tension sans cavalier : 3,8 V à 7 V ; Source de signal : CC 3 V à 12 V (utilisation courante : déclenchement positif de l’alimentation, bouton, capteur PNP, signaux PLC, etc.) ; Capacité de sortie : Peut contrôler des équipements jusqu’à 30 V CC 3 A ou 220 V CA 3 A ; Courant de repos : 15 mA ; Courant de fonctionnement : 30 mA ; Durée de vie : > 100 000 cycles ; Température de fonctionnement : -40 °C à 85 °C ; Dimensions : 64,2 × 34,8 × 15 mm ; Poids : 22 g (environ) ; Contenu de l’emballage : 1 module ; Fonction : Plage de temporisation : de 0,1 seconde à 999 minutes (réglable). P-1 : Le relais de déclenchement est alimenté, puis désactivé à la fin du délai. Pendant la temporisation : A : Un nouveau déclenchement est impossible. B : Un nouveau déclenchement peut démarrer une nouvelle temporisation. C : Un nouveau déclenchement réinitialise le relais et met fin à la temporisation. P-2 : Le déclenchement lance une temporisation de T1. À la fin du délai, le relais est alimenté pendant T2, puis désactivé (réinitialisation). P-3 : Cycle : Activation pendant T1, désactivation pendant T2, cycle infini. Les durées de T1 et T2 sont réglables. A : Après la mise sous tension, le relais est d'abord alimenté, puis désactivé (cycle infini). B : Après la mise sous tension, le relais est d'abord désactivé, puis alimenté (cycle infini). P-4 : En présence d'un signal, le relais est alimenté. À la disparition du signal, la temporisation démarre. Le relais est désactivé à la fin du délai. Pendant la temporisation, si un signal réapparaît, la temporisation est annulée. À la disparition du signal, la temporisation redémarre. Sélection du mode : Après la mise sous tension, maintenez le bouton K1 enfoncé pendant 2 secondes, puis appuyez de nouveau sur K1 pour accéder à la sélection du mode P1 à P4. Appuyez sur K2 pour sélectionner le modèle. P-1 : Le relais de déclenchement est activé, puis désactivé à la fin du délai. Pendant la temporisation : A : Le déclenchement est invalide. B : Un nouveau déclenchement permet de démarrer une nouvelle temporisation. C : Un nouveau déclenchement réinitialise le relais et met fin à la temporisation. P-2 : Le déclenchement lance la temporisation T1. À la fin du délai, le relais est activé pendant T2, puis désactivé (réinitialisation). P-3 : Cycle : Activation pendant T1, désactivation pendant T2, cycle infini. Les durées de T1 et T2 sont réglables. A : Après la mise sous tension, le relais est d’abord activé, puis désactivé (cycle infini). B : Après la mise sous tension, le relais est d’abord désactivé, puis activé (cycle infini). P-4 : En présence d’un signal, le relais est activé. Lorsque le signal disparaît, le chronométrage démarre et le relais se désactive à la fin du temps imparti. Si le signal réapparaît pendant le délai, celui-ci est annulé ; lorsqu'il disparaît à nouveau, le chronométrage redémarre. Après avoir sélectionné le mode de fonctionnement, appuyez sur K1 pour accéder au réglage fin de la fonction, notamment pour choisir entre les modes A, B et C. Instructions de réglage du temps : K2 : Bouton de décalage : appuyez dessus pour ajuster la position de clignotement de l'affichage. K3 ajuste la valeur clignotante. L'affichage cesse de clignoter tant que vous n'appuyez pas sur K2. K3 : Lorsque l'affichage clignote, K3 ajuste les chiffres, de 0 à 9. Lorsque l'affichage ne clignote pas, K3 ajuste la position de la virgule : la virgule en position des unités indique une plage de 0 à 999 minutes ; en position des dizaines, une plage de 0 à 99,9 secondes ; sans virgule, une plage de 0 à 999 secondes. Remarque : Les fonctions P-2 et P-3 comportent deux groupes de temps nécessitant un réglage. Appuyer six fois sur K2 constitue un cycle ; les trois premières pressions permettent de régler une durée, les trois dernières pressions permettent de régler une autre durée. (Le voyant bleu allumé indique le réglage de la durée d'activation du relais, le voyant bleu éteint indique le réglage de la durée de désactivation du relais.)
