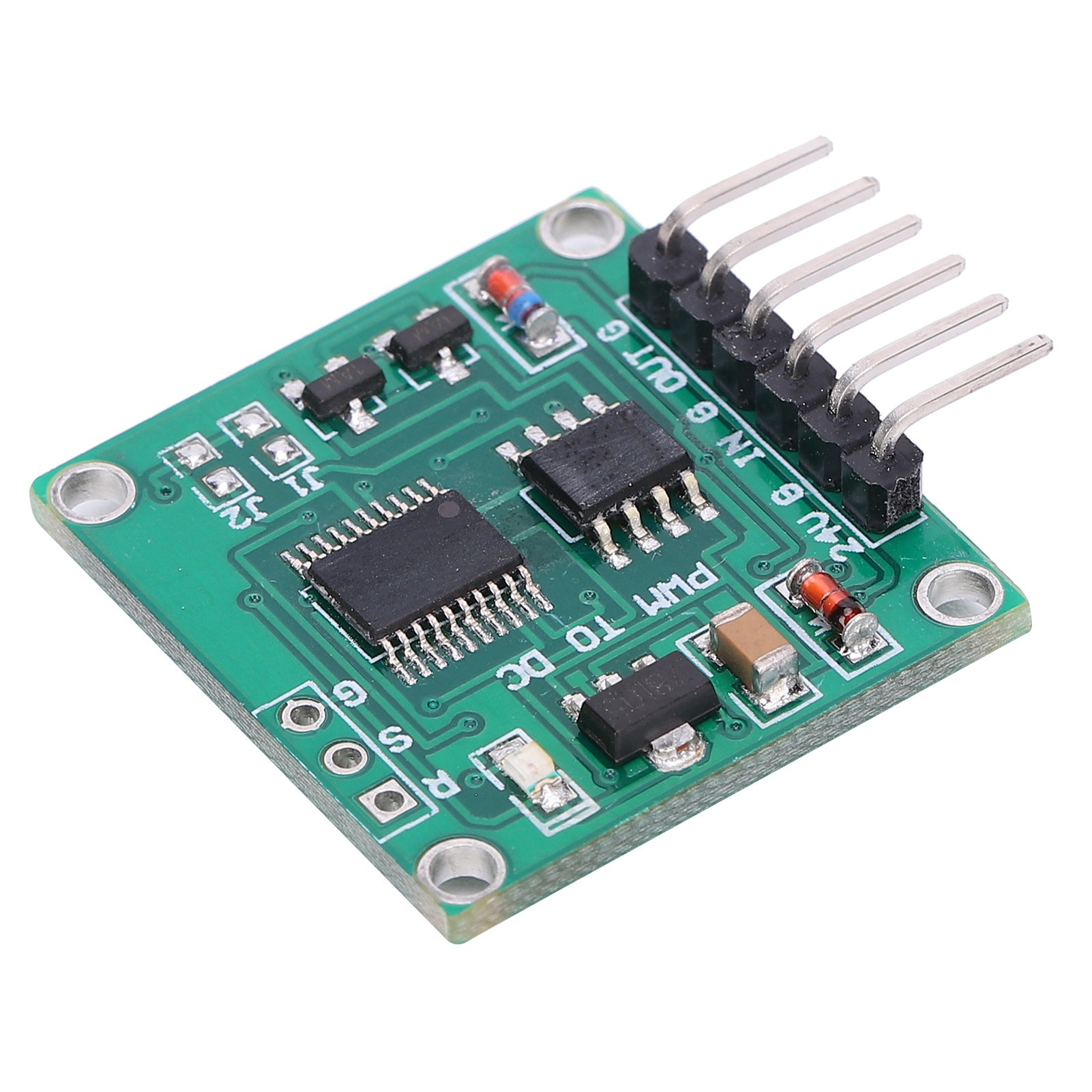

Module Émetteur, Carte De Conversion Linéaire Pwm Vers Tension, Alimentations Industrielles 5-500 Hz

1. Ce module émetteur est compact, facile à installer et pratique à utiliser. 2. Les contacts en alliage d'argent offrent une excellente conductivité et une réponse rapide. 3. La large surface de dissipation thermique du module émetteur lui permet de fonctionner pendant une durée prolongée. 4. Ce module émetteur est destiné aux équipements d'acquisition et de contrôle de données à distance. 5. La plage de fréquences d'entrée du signal de ce module est de 5 Hz à 500 Hz, avec un rendement élevé. Type d'article : Module émetteur ; Matériau : Circuit imprimé ; Tension d'alimentation : 9 V à 24 V ; Plage de tension d'entrée du signal : 4 V à 24 V ; Plage de fréquences d'entrée du signal : 5 Hz à 500 Hz ; Plage de rapport cyclique d'entrée du signal : 0 % à 100 % ; Tension de sortie : 0,00 V à 5,00 V / 0,00 V à 10,00 V ; Entrée : Broche J1 sur le circuit imprimé : Circuit ouvert par défaut (non utilisée) ; Sortie : Broche J2 sur le circuit imprimé : Circuit ouvert (sortie 0,00 V à 5,00 V). Court-circuit (sortie 0,00 V ~ 10,00 V), le circuit ouvert est la valeur par défaut. Domaine d'application : équipement d'acquisition et de contrôle de données à distance ; Interface du module : 24 V : Port d'alimentation positif (9 V ~ 24 V) G : Masse IN : Entrée de signal positive G : Entrée de signal négative OUT : Sortie de signal (0,00 V ~ 5,00 V / 0,00 V ~ 10,00 V) G : Masse Sortie (0,00 V ~ 5,00 V) Résolution : 0,050 V/D (Volt/Rapport cyclique) Sortie (0,00 V ~ 10,00 V) Résolution : 0,100 V/D (Volt/Rapport cyclique) Calcul du rapport cyclique mesuré : (tension de sortie (V) / résolution) = rapport cyclique (%) Exemple : Sortie (0,00 V ~ 5,00 V) = 2,5 V (2,5 V / 0,05) = 50 % 1 x Module PWM vers tension
