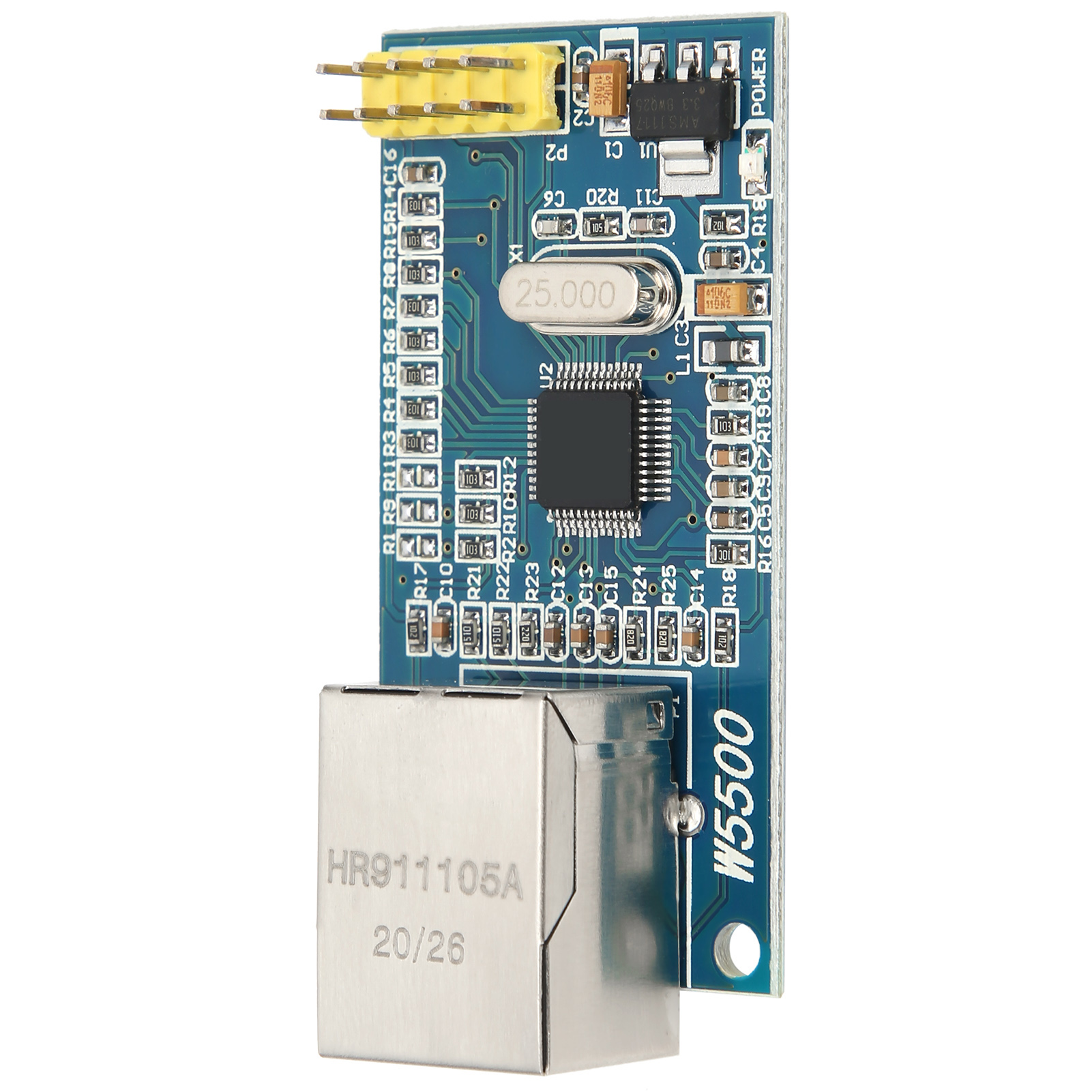

Module Matériel De Réseau Ethernet W5500 Tcp/ip 51/stm32 Pour Microcontrôleur Avec Prise En Charge De La Réponse Automatique

1. Ce module intègre l'intégralité des piles de protocoles TCP/IP matérielles ; aucune programmation n'est requise pour leur implémentation. 2. Il prend en charge un débit de transfert de 10/100 Mbits/s, ainsi que les modes veille et réveil par le réseau. 3. Son tampon TX/RX intégré de 32 Ko permet le fonctionnement simultané de 8 ports indépendants. 4. Ce module est compatible avec une alimentation de 3,3 V ou 5 V, ce qui facilite son utilisation avec différents systèmes de microcontrôleurs. 5. La communication entre le module et le microcontrôleur s'effectue via le protocole SPI, prenant en charge des fréquences d'horloge SPI jusqu'à 80 MHz. Type d'article : Module de réseau Ethernet Matériau : PCB Usage : Convient à l'apprentissage et au développement des étudiants, ingénieurs, techniciens, usines, bricoleurs, passionnés d'électronique, etc. Alimentation simultanée : 3,3 V 5 V Prise en charge câblée Protocole TCP/IP : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE 10BaseT/100BaseTX PHY Ethernet Système embarqué Réponse automatique (mode duplex intégral/semi-duplex) : Prise en charge de 8 sockets indépendants simultanément : Prise en charge Mémoire interne de 32 Ko pour le tampon Tx/Rx Mode d'arrêt : Prise en charge Wake on LAN : Prise en charge Interface : pour interface SPI (pour SPI MODE 0.3) afin de faciliter la connexion avec le microcontrôleur pour SPI Fréquence d'horloge maximale : 80 MHz Taille : Env. 55 x 28 mm / 2,2 x 1,1 po Définition des broches : Connecteur de broches Fonction Description Connecteur de broches Fonction Description 3,3 V Broche d'alimentation 3,3 V Broche d'alimentation 5 V Broche d'alimentation 5 V MISO Broche d'entrée maître/sortie esclave SPI GND Broche de masse MOSI Broche de sortie maître/entrée esclave SPI RST Broche d'initialisation matérielle W5500 (active à l'état bas) SCS Broche de sélection esclave SPI (active à l'état bas) INT Broche d'interruption W5500 (active à l'état bas) SCLK Broche d'horloge SPI NC Suspension 1 x Module de réseau Ethernet
