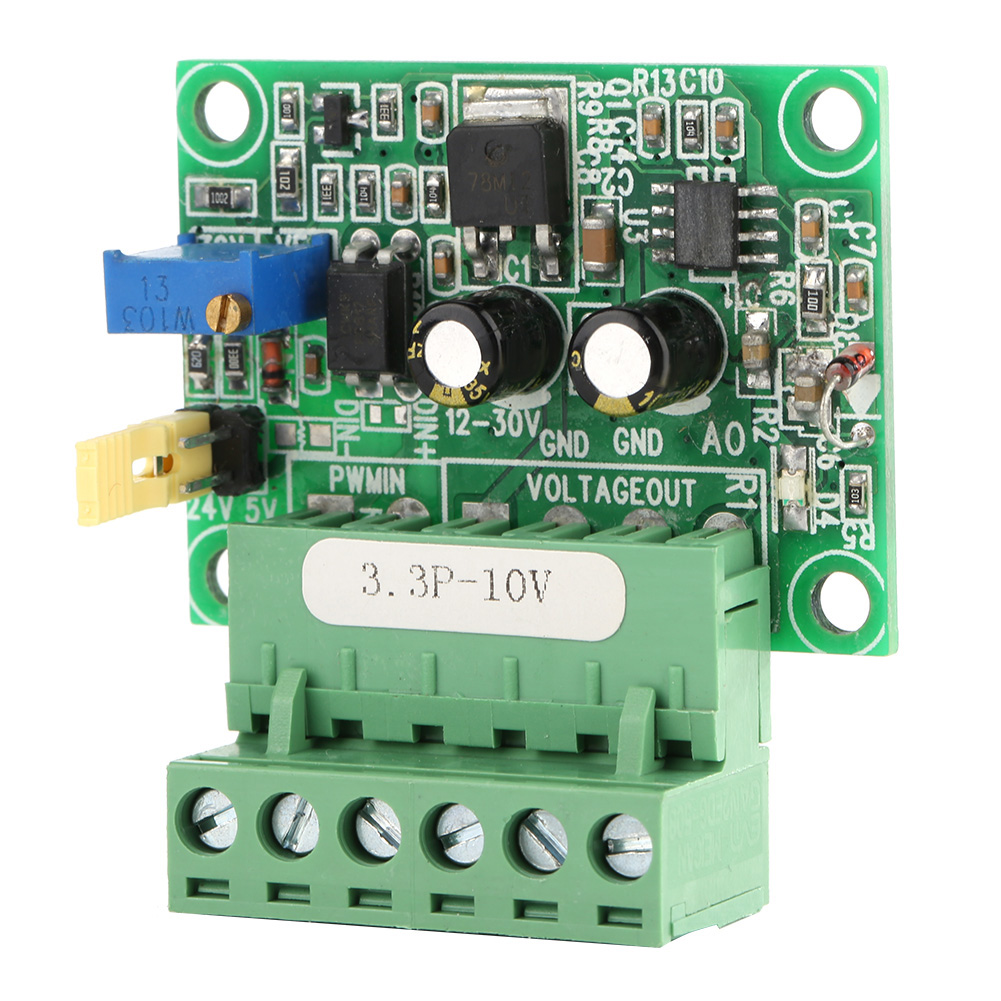

Module Plc Convertisseur Numérique-analogique De Signal Pwm 3,3 V Vers Tension 0-10 V

1. Ce module convertit un signal numérique PWM de 0 à 100 % en un signal analogique. 2. Le signal numérique d'entrée est un signal PWM de 0 à 100 % de niveau 3,3 V. 3. Le signal analogique de sortie a une tension de 0 à 10 V. 4. Il est largement utilisé pour la commutation d'interface de signaux dans les automates programmables industriels (API), les microcontrôleurs et autres cartes de contrôle industrielles. 5. L'alimentation est protégée contre l'inversion de polarité. Spécifications : 1. Modèle : 3.3P-5V Fonction : Entrée d'un signal PWM de niveau 3,3 V (0-100 %), sortie d'une tension de 0 à 10 V. 2. Plage de fréquences de réception du signal PWM : 100 Hz - 3 kHz (1-3 kHz recommandé). 3. Insérer le cavalier à 5 V. 4. Sortie de tension analogique : La tension de sortie (0-10 V) est illustrée ci-dessous. À la mise sous tension, en l'absence de signal d'entrée, la sortie est de 0 V. Lors de la première mise sous tension, un étalonnage peut être effectué : injectez un signal de 3,3 V avec un rapport cyclique de 50 % sur les broches DIN- et DIN+. La fréquence est comprise entre 1 et 3 kHz. Mesurez la tension entre les broches AO et GND à l'aide d'un multimètre. Ajustez le potentiomètre sur la carte pour obtenir une tension de 5,40 V. Ceci permet d'étalonner la relation entre le signal d'impulsion et le module. La résolution du module est de 0,1 V. Le courant de sortie admissible est de 10 mA. Si le rapport cyclique est inversement proportionnel à la tension, cochez la case « STEP LOW, ACTIVE » pour configurer les broches de sortie PWM dans le logiciel MACH3. 5. Tension d'alimentation : 15-30 V CC (consommation : > 100 mA), 12 V personnalisable. 6. Puissance de sortie : environ 10 mA. 7. Montage : 4 trous de vis M3. Ports : 1. DIN+ : signal PWM positif (en cathode commune, connectez-le au signal PWM ; en anode commune, connectez-le à la borne 3,3 V du signal). 2. DIN- : signal PWM négatif (en cathode commune, connectez-le à la masse ; en anode commune, connectez-le au signal PWM). 3. 12-30 V : alimentation positive. 4. GND : masse de l'alimentation. Il est connecté à la masse de l'alimentation. 6. AO : Port de sortie de tension analogique (0-10 V). Contenu de l'emballage : 1 module PLC numérique-analogique.
