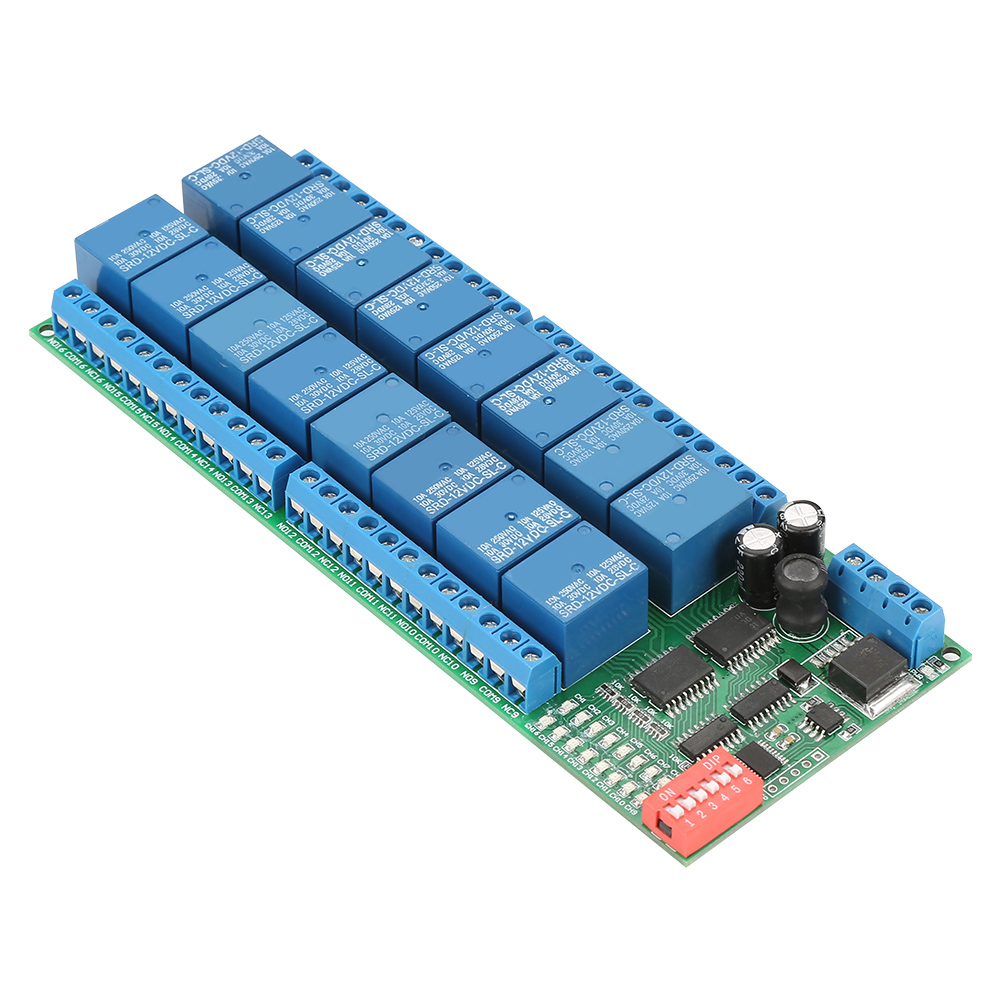

Module Relais 16 Canaux Modbus Rtu Rs485 12 V Cc, Contrôleur Plc, Port Série, Commutateur

1. Tension de fonctionnement : 12 V CC. 2. Courant de veille (tous les relais fermés) : 11 mA ; 1 relais ouvert : 40 mA ; 2 relais ouverts : 67 mA ; 3 relais ouverts : 95 mA ; 4 relais ouverts : 121 mA ; 5 relais ouverts : 147 mA ; 6 relais ouverts : 173 mA ; 7 relais ouverts : 198 mA ; 8 relais ouverts : 222 mA… 3. 6 commandes : « Ouverture », « Fermeture », « Momentané », « Verrouillage automatique », « Interverrouillage » et « Temporisation ». 4. Mode de contrôle par commande MODBUS RTU, délai maximal de 255 secondes. 5. Les commandes MODBUS peuvent être saisies via HyperTerminal série (assistant série) ou par « Modbus Poll ». Caractéristiques : 1. Tension de fonctionnement : 12 V CC. 2. Courant de veille (tous les relais fermés) : 11 mA ; 1 relais ouvert : 40 mA ; 2 relais ouverts : 67 mA ; 3 relais ouverts : 95 mA ; 4 relais ouverts : 121 mA ; 5 relais ouverts : 147 mA ; 6 relais ouverts : 173 mA ; 7 relais ouverts : 198 mA ; 8 relais ouverts : 222 mA… 3. 6 commandes : « Ouverture », « Fermeture », « Momentané », « Verrouillage automatique », « Interverrouillage » et « Temporisation ». 4. Mode de contrôle par commande MODBUS RTU, délai maximal de 255 secondes. 5. Les commandes MODBUS peuvent être saisies via HyperTerminal série (assistant série) ou par « Modbus Poll ». 6. En mode de commande MODBUS, ce module relais peut gérer jusqu’à 64 appareils en parallèle. Spécifications : Tension de fonctionnement : 12 V CC ; Courant de veille : 11 mA ; Charge maximale : 10 A/250 V CA, 10 A/125 V CA, 10 A/30 V CC, 10 A/28 V CC, 10 A/12 V CC ; Dimensions : env. 17 × 6,5 × 2 cm ; Poids : env. 224 g. Applications typiques : Mode de commande MODBUS (hexadécimal) permettant différents modes de contrôle : contrôle via terminal série (CRC à ajouter manuellement), contrôle par logiciel Modbus Poll (CRC ajouté automatiquement par le logiciel), contrôle de processus par automate programmable ou microcontrôleur. Schéma de câblage : 1. Circuit de commande 12 V CC (voir schéma ci-dessous). La « charge » peut être une caméra, une LED, un ventilateur, un moteur ou tout autre équipement 12 V CC. 2. Circuit de commande CC 1-100 V ou CA 85-265 V, schéma de câblage ci-dessous (Remarque : si la charge n'est pas de 12 V CC, une alimentation 12 V CC supplémentaire est nécessaire). La « charge » peut être constituée de lampes LED, de ventilateurs, de moteurs, de lampes fluorescentes, de chauffe-eau solaires et d'autres équipements CC/CA. Contenu de l'emballage : 1 relais RS485 à 16 canaux
