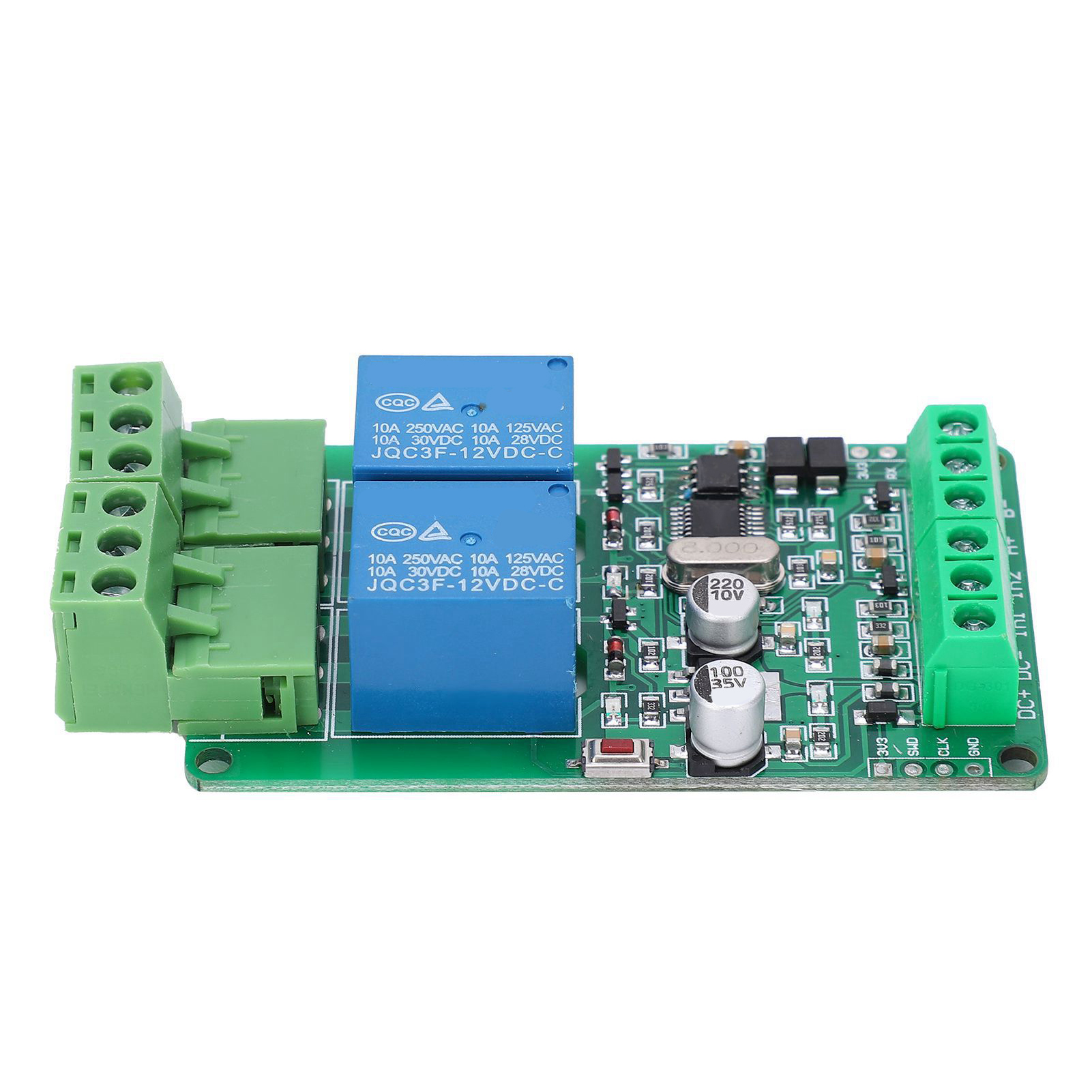

Module Relais 2 Canaux, 2 Entrées 12 V Pour Communication Rs485/ttl

1. Module de sortie relais 2 canaux 12 V, facile à installer et à retirer. 2. Fabriqué avec des matériaux de haute qualité, durable et portable, simple d'utilisation. 3. Faible consommation, haute précision, compatible avec la communication RS485/TTL. 4. Composants électroniques de haute qualité et processus de fabrication précis pour une durabilité accrue. 5. Finition soignée et conforme aux normes, remplacement idéal pour un module ancien ou endommagé. Type d'article : Module relais 2 canaux. Ressources matérielles : 1. Interface de communication RS485 ; 2. Interface de communication TTL ; 3. 2 entrées isolées par optocoupleur ; 4. 2 sorties isolées par optocoupleur ; 5. Bouton utilisateur ; 6. Voyant utilisateur ; 7. Voyant d'alimentation ; 8. Microcontrôleur STM32F030F4 ; 9. 2 voyants LED d'état des relais ; 10. Interface d'alimentation (12 V). Débit en bauds : 9 600 ; 8 ; Aucun ; 1 ; 16 entrées d'émission. Réception 16 pouces Mode d'emploi : 1. Le logiciel configure le débit de communication. 2. Configurez l'adresse (l'adresse du périphérique utilisée pour la communication, l'adresse par défaut est 01). Remarque : Ne connectez qu'un seul périphérique, sinon l'adresse sera configurée. Configurer l'adresse comme suit : 01 00 10 00 00 00 01 02 00 01 6A 00 // modifier en 01 Configurer l'adresse comme suit : 02 00 10 00 00 00 01 02 00 02 2A 01 // modifier en 02 Configurer l'adresse comme suit : 03 00 10 00 00 00 01 02 00 03 EB C1 // modifier en 03 Lire l'adresse : 00 03 00 00 00 01 85 db Retour : 00 03 02 00 01 44 44 // 01 est l'adresse Signification de chaque octet : [Adresse 1] Relais n° 1 activé : 01 05 00 01 01 00 9d 9a Octet 1 : Octet d'adresse 2 : Octet de fonction 3 : Octet d'adresse du registre 4 : Octet d'adresse du registre 5 : Octet de données du registre 6 : Octet de contrôle CRC 7 : Octet de contrôle CRC 8 : [Adresse 1] Relais 0 activé : 01 05 00 00 FF 00 8C 3A Relais 0 désactivé : 01 05 00 00 00 00 CD CA Relais n° 1 activé : 01 05 00 01 FF 00 DD FA Relais n° 1 désactivé : 01 05 00 01 00 00 9C 0A Relais n° 2 activé : 01 05 00 02 FF 00 2D FA Relais n° 2 désactivé : 01 05 00 02 00 00 6C 0A Relais n° 3 activé : 01 05 00 03 FF 00 7C 3A Relais n° 3 désactivé : 01 05 00 03 00 00 3D CA Relais n° 4 activé : 01 05 00 04 FF 00 CD FB Relais n° 4 désactivé : 01 05 00 04 00 00 8C 0B Relais n° 5 activé : 01 05 00 05 FF 00 9C 3B Relais n° 5 désactivé : 01 05 00 05 00 00 DD CB Relais n° 6 activé : 01 05 00 06 FF 00 6C 3B Relais n° 6 désactivé : 01 05 00 06 00 00 2D CB Relais n° 7 activé : 01 05 00 07 FF 00 3D FB Relais n° 7 désactivé : 01 05 00 07 00 00 7C 0B Lire l’état du relais n° 0 : 01 01 00 00 00 01 FD CA Lire l’état du relais n° 1 : 01 01 00 01 00 01 AC 0A Lire l’état du relais n° 2 : 01 01 00 02 00 01 5C 0A Lire l’état du relais n° 3 : 01 01 00 03 00 01 0D CA Lire l’état du relais n° 4 : 01 01 00 04 00 01 BC 0B Lire l’état du relais n° 5 : 01 01 00 05 00 01 ED CB Lire État du relais n° 6 : 01 01 00 06 00 01 1D CB Lecture de l’état du relais n° 7 : 01 01 00 07 00 01 4C 0B Lecture de tous les états des relais : 01 01 00 00 00 08 3D CC Instructions de mise hors tension : Remarque : Éteindre immédiatement après l’ouverture. 100 ms est une unité [1 représente 100 ms]. Adresse n° 1 : Relais n° 0 : clignotement : 01 05 02 00 07 00 CE 42 // 700 ms = 7 × 100 ms = 700 ms. Relais n° 1 : clignotement : 01 05 02 01 08 00 9A 72 // 800 ms. Retour : Identique à la commande d’envoi. Adresse n° 2 : Relais n° 0 : clignotement : 02 05 02 00 05 00 CF 11 //500MS Relais n° 1 Clignotement : 02 05 02 01 06 00 9E 21 //600MS Tout éteint : 01 0F 00 00 00 08 01 00 FE 95 Pleine lumière : 01 0F 00 00 00 08 01 FF BE D5 Instruction de basculement simple : Basculement du relais n° 0 : 01 05 00 00 55 00 F2 9A Basculement du relais n° 1 : 01 05 00 01 55 00 A3 5A Basculement du relais n° 2 : 01 05 00 02 55 00 53 5A Basculement du relais n° 3 : 01 05 00 03 55 00 02 9A Inversion du relais n° 4 : 01 05 00 04 55 00 B3 5B Inversion du relais n° 5 : 01 05 00 05 55 00 E2 9B Inversion du relais n° 6 : 01 05 00 06 55 00 12 9B Inversion du relais n° 7 : 01 05 00 07 55 00 43 5B Toutes les instructions d’inversion : 01 05 00 00 5A 00 F7 6A Lecture de l’état de toutes les entrées d’interface Envoi : 01 02 00 00 00 08 79 CC //Lecture de 8 états d’entrée Retours : 01 02 01 00 A1 88 1 module relais 2 canaux
