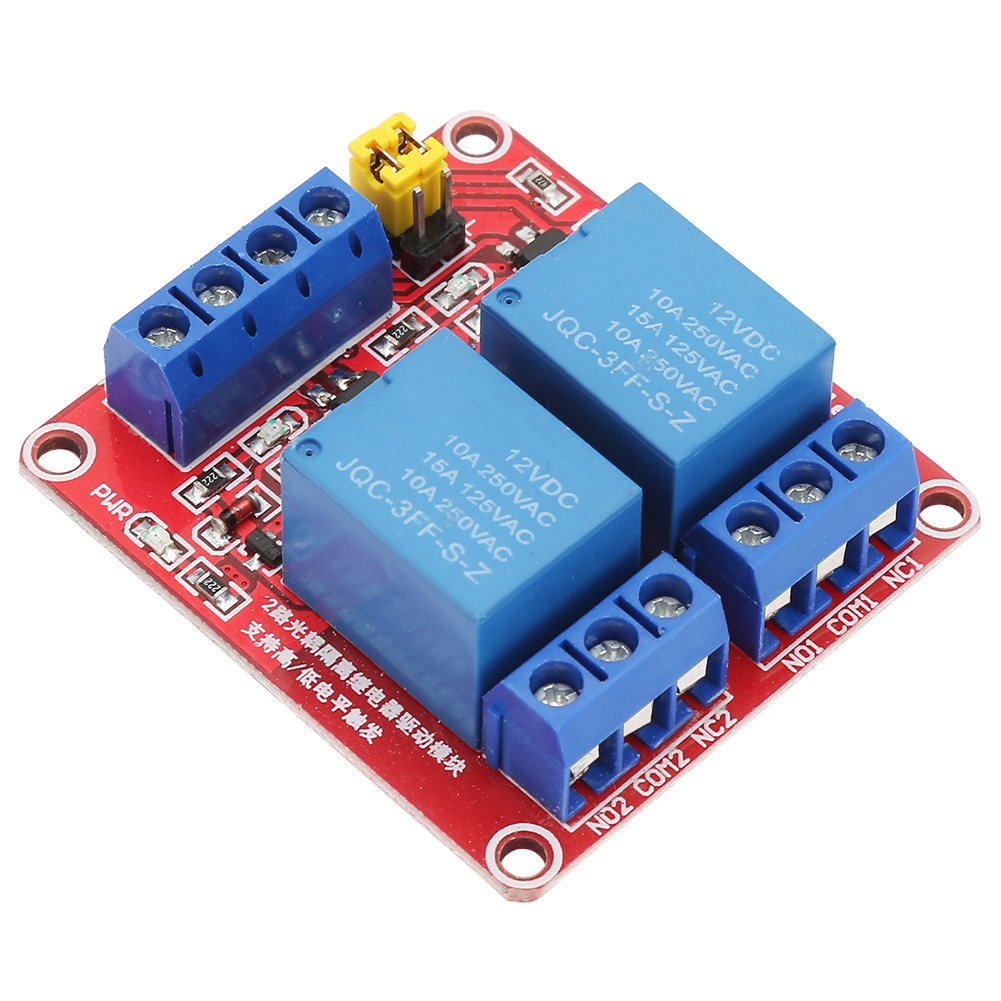

Module Relais 2 Canaux Avec Isolation Par Optocoupleur, Module De Déclenchement Haut Et Bas Niveau (12 V)

1. Ce module utilise un relais de haute qualité. La charge maximale admissible sur l'interface normalement ouverte est de 250 V CA/10 A et de 30 V CC/10 A. 2. Isolation par optocoupleur, forte capacité de pilotage et performances stables ; courant de déclenchement de 5 mA. 3. Le module est disponible en tensions de fonctionnement de 5 V, 9 V, 12 V et 24 V. 4. Le module peut être déclenché par un cavalier pour définir un niveau haut ou bas. 5. Conception tolérante aux pannes : même en cas de coupure de la ligne de commande, le relais reste inactif. Le module peut être activé par un cavalier pour définir un niveau haut ou bas. Sa conception tolérante aux pannes empêche le relais de se déclencher même en cas de coupure de la ligne de commande. Un indicateur d'alimentation (vert) et un indicateur d'état du relais (rouge) sont présents. L'interface est conviviale et toutes les interfaces peuvent être connectées directement via le bornier, pour une utilisation simplifiée. Spécifications : Dimensions du module : 50 × 41 × 18,5 mm / 1,97 × 1,61 × 0,73 pouce ; Diamètre des trous : 3,1 mm / 0,12 pouce ; Entraxe des trous : 44,5 × 35,5 mm / 1,75 × 1,4 pouce. Schéma de câblage : DC+ : Connectez la borne positive de l'alimentation (la tension requise par le relais est de 5 V, 9 V, 12 V ou 24 V). DC- : Connectez la borne négative de l'alimentation. IN1 : Borne de déclenchement du signal 1 canal, permettant de configurer l'enclenchement du relais de commande à niveau haut ou bas. IN2 : Borne de déclenchement du signal 2 canaux, permettant de configurer l'enclenchement du relais de commande à niveau haut ou bas. Sorties relais : NO1 : Interface normalement ouverte (NO) pour un relais 1 canal. Le relais est suspendu avant l'aspiration et court-circuité avec COM1 après l'aspiration. COM1 : Interface commune pour un relais 1 canal. NC1 : Interface normalement fermée (NC) pour un relais 1 canal. Un court-circuit avec COM1 ferme le relais avant l'aspiration et le suspend après l'aspiration. NO2 : Interface normalement ouverte (NO) pour deux relais. Le relais est suspendu avant l'aspiration et court-circuité avec COM2 après l'aspiration. COM2 : Interface commune pour deux relais. NC2 : Interface normalement fermée (NC) pour deux relais. Un court-circuit avec COM2 ferme le relais avant l'aspiration et le laisse flottant après l'aspiration. Sélection du déclenchement haut/bas : 1. S1 : Sélection du déclenchement haut/bas pour un relais ; 2. S2 : Sélection du déclenchement haut/bas pour deux relais. Lorsque la borne COM est court-circuitée à la masse, le relais correspondant est activé par un niveau bas. Lorsqu'elle est court-circuitée à la masse, le relais correspondant est activé par un niveau haut. Contenu de l'emballage : 1 module
