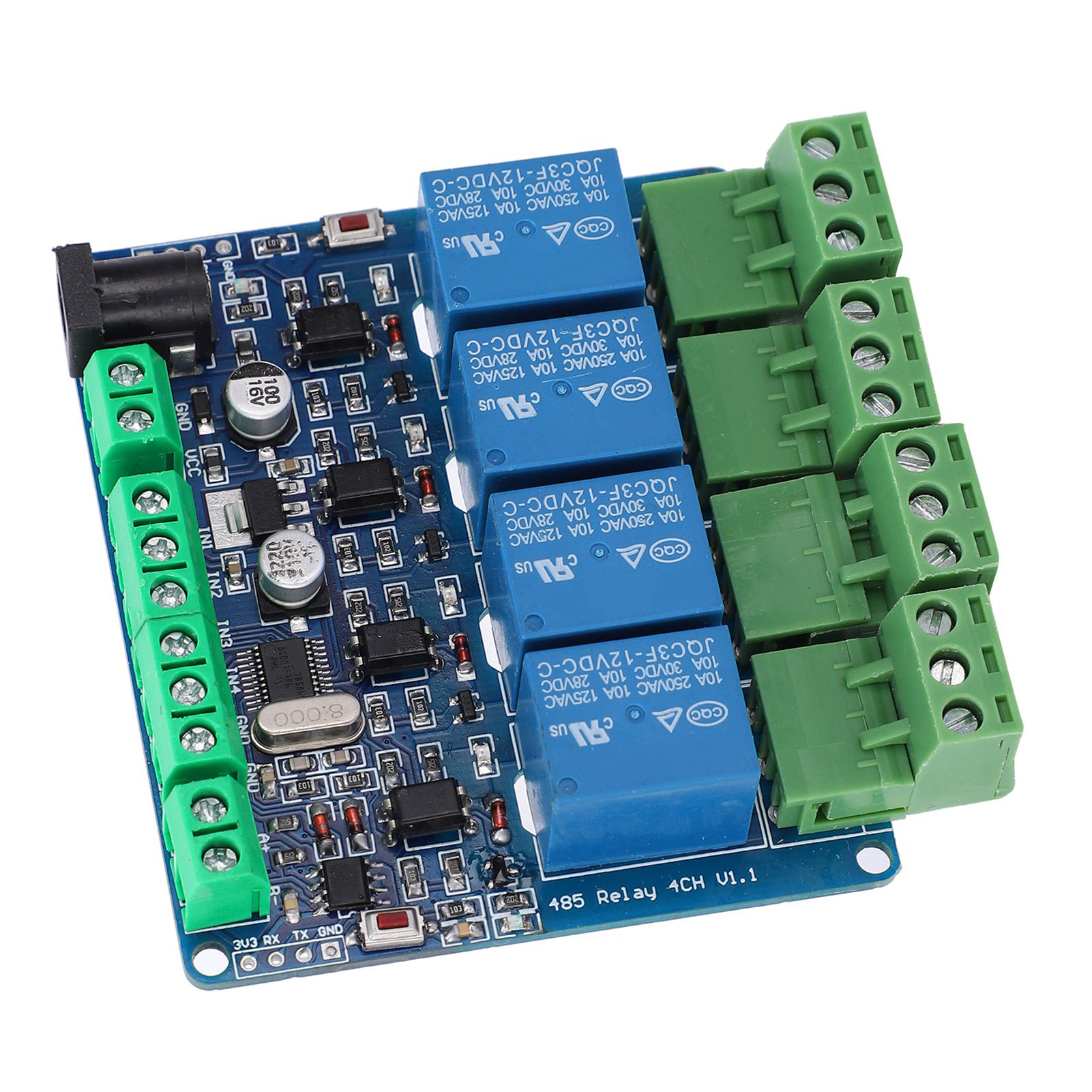

Module Relais 4 Canaux 12 V, Entrée De Commutation Haute Précision Pour Communication Rs485/ttl

1. Il s'agit d'un module de sortie relais 4 canaux 12 V. Son installation est simple et rapide. 2. Des matériaux de haute qualité garantissent la durabilité et la stabilité du produit. 3. Ce module présente une faible consommation d'énergie, une haute précision et est compatible avec la communication RS485/TTL. 4. L'utilisation de composants électroniques de haute qualité et un processus de fabrication précis assurent sa durabilité. 5. Les connecteurs offrent d'excellents contacts, garantissant un fonctionnement stable. Type d'article : Module relais 4 canaux. Communication relais : Réseau multi-unités RS485. L'adresse de communication par défaut est 1 et peut être modifiée par l'utilisateur. Remarque : Les entrées IN1 à IN4 servent à la connexion à un interrupteur et à la lecture de son état via RS485. Elles ne permettent pas de contrôler la sortie relais. L'état de l'interrupteur sur les entrées IN1 à IN4 doit être lu par l'ordinateur à chaque requête ; les données ne peuvent pas être transmises activement au protocole RS485. Remarque : Les entrées IN1 à IN4 ne doivent pas être connectées à une tension de 220 V (erreur fréquente). Le câblage est le suivant : IN1-GND (niveau haut par défaut, niveau bas à l'activation). L'ordinateur envoie des instructions pour lire l'état de l'interrupteur. IN2-GND (niveau haut par défaut, niveau bas à l'activation). L'ordinateur envoie des instructions pour lire l'état de l'interrupteur. IN3-GND (niveau haut par défaut, niveau bas à l'activation). L'ordinateur envoie des instructions pour lire l'état de l'interrupteur. IN4-GND (niveau haut par défaut, niveau bas à l'activation). L'ordinateur envoie des instructions pour lire l'état de l'interrupteur. Ressources de la carte : 1. Bouton de réinitialisation S1. 2. Voyant de fonctionnement D5. Instructions de contrôle pour le partage de groupe (téléchargement). 1. 4 sorties relais (une normalement ouverte, une normalement fermée). 2. Microcontrôleur STM8S103F3. 3. 4 sorties relais isolées par optocoupleur. 4. Voyants LED de fermeture des relais. 5. Interface CC circulaire et interface CC à bornes. Connexion d'alimentation pratique (tension d'alimentation 5 V ou 12 V selon la tension du relais) 6. 4 interfaces d'entrée (entrée à nœud sec, entrée passive, connectée à la masse) 7. Une interface de communication RS485. 8. Un indicateur d'alimentation 9. Une LED utilisateur 10. Bouton de réinitialisation 11. Une interface de téléchargement SWIM (programme de téléchargement STLINK-V2, les utilisateurs peuvent développer le programme deux fois) 1. Connectez la LED à la LED utilisateur 2. Connectez TX/RX au port RS485 et au connecteur TTL 3. Bouton utilisateur KEY (bouton rouge à gauche) 4. Fin de l'utilisation de l'EN 485 5. Les ports d'entrée IN1 à IN4 sont directement connectés aux bornes 6. K1 à K4 contrôlent les sorties relais 7. Programme de programmation SWIM J13 Dimensions : Environ 76 x 67 mm / 3 x 2,6 pouces 1 module relais 4 canaux
