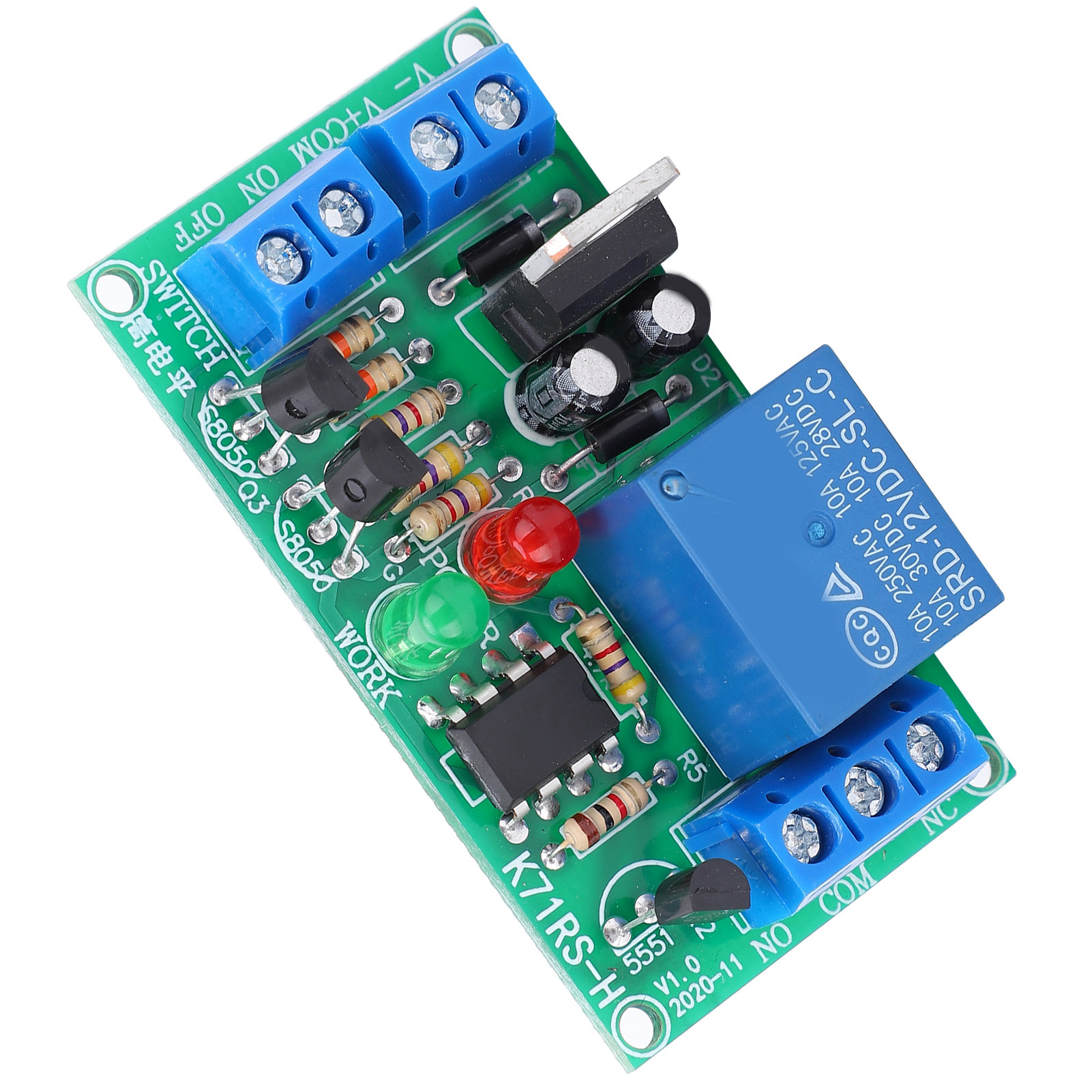

Module Relais À 2 Boutons, Carte De Composants Électroniques K71rsh12v 45ma

1. En coopération avec l'interrupteur de course, le moteur tourne dans les deux sens (horaire et antihoraire), assurant ainsi une course fixe. 2. Le signal de faible courant est amplifié pour commander les équipements à courant fort, garantissant ainsi sécurité et stabilité. 3. L'association du bouton d'alimentation et du capteur de vibrations permet de déclencher une alarme et de prévenir efficacement les accidents. 4. Mode d'entrée de déclenchement haut : la tension est considérée comme activée à partir de 1,0 V. La tension de sortie du signal de commutation est comprise entre 1,0 V et 30 V. 5. De petite taille, il est facile à transporter et à ranger, pratique à utiliser et performant. Type d'article : Module relais. Tension de fonctionnement : 12 V CC. Courant de repos : 2 mA (avec voyant d'alimentation), 0,5 mA (sans voyant). Courant de fonctionnement : 45 mA. Mode d'entrée : Déclenchement haut (connexion à partir de 1,0 V). La tension de sortie du signal de commutation est comprise entre 1,0 V et 30 V. Protection contre les interférences : Le temps de latence de l’interrupteur d’entrée est de 20 millisecondes. Si la durée d’activation est inférieure à 20 millisecondes, le signal est considéré comme une interférence et ignoré. Mode de sortie : Contact de relais non chargé (contact sec). COM : Commun. NO : Normalement ouvert (COM) : le module est déconnecté de COM lorsqu’il n’est pas alimenté (ou fermé). NC : Normalement fermé (NC) : le module est connecté à COM lorsqu’il n’est pas alimenté (ou fermé). Capacité de sortie : 10 A maximum sous 250 V CA ou 10 A maximum sous 30 V CC. La capacité de contrôle de charge résistive sous 220 V est de 2 200 W. Pour les moteurs, la puissance recommandée est inférieure à 1 200 W. Dimensions du module : Environ 58 × 32 mm / 2,3 × 1,3 po. Hauteur : Environ 18 mm / 0,7 po. Entraxe des trous de fixation : Environ 54 x 28 mm / 2,1 x 1,1 po. Diamètre du trou : env. 2,6 mm / 0,1 po. Description des bornes : V+COM : Entrée positive de l’alimentation du module, également point commun aux deux interrupteurs. V- : Entrée négative de l’alimentation du module. ON : Bouton marche/arrêt : appuyez sur le bouton pour enclencher immédiatement le relais et maintenez la pression (jusqu’à ce que le bouton arrêt soit enfoncé). OFF : Bouton arrêt : appuyez sur le bouton pour déconnecter immédiatement le relais. 1 x module relais.
