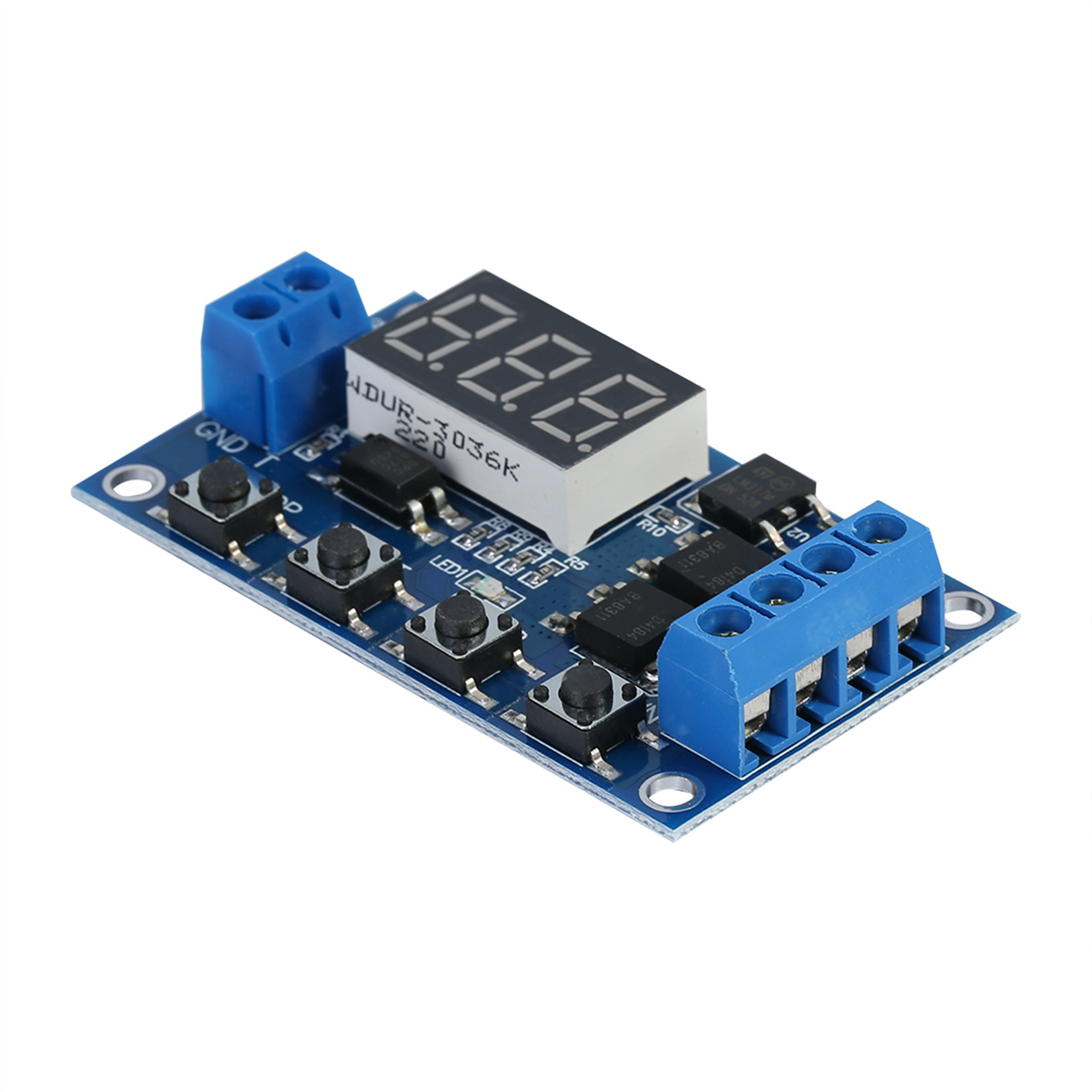

Module Relais Marche/arrêt Avec Temporisateur De Déclenchement 5 V-36 V Cc Et Affichage Led

1. Circuit de commutation rapide à haute fréquence, avec un nombre illimité de cycles. 2. Commutation/extinction silencieuse, sans étincelles ni interférences électromagnétiques. 3. Durée de vie supérieure aux modules de relais électromagnétiques classiques. 4. Sortie active double MOS en parallèle : faible résistance interne, courant élevé et puissance importante. À température ambiante, courant de fonctionnement jusqu'à 15 A et puissance jusqu'à 400 W, compatible avec la plupart des équipements. 5. Large plage de tension d'entrée (5 V à 36 V) : idéal pour la commande de moteurs CC, éclairages, rubans LED, micropompes, électrovannes, etc. Caractéristiques : Circuit de commutation rapide à haute fréquence, avec un nombre illimité de cycles. Commutation/extinction silencieuse, sans étincelles ni interférences électromagnétiques. Durée de vie supérieure aux modules de relais électromagnétiques classiques. Sortie active double MOS en parallèle : faible résistance interne, courant élevé et puissance importante. À température ambiante, le courant de fonctionnement atteint 15 A et la puissance 400 W, ce qui permet d'alimenter la plupart des équipements. Sa large plage de tension d'entrée (5 V à 36 V) est idéale pour la commande de moteurs CC, éclairages, rubans LED, micropompes, électrovannes, etc. Elle est très pratique. Elle intègre une fonction d'arrêt d'urgence (bouton « STOP ») et une protection contre l'inversion de polarité. Après 5 minutes d'inactivité, elle passe automatiquement en mode veille et éteint l'écran ; une simple pression sur un bouton suffit pour la réactiver. Les paramètres OP, CL et LOP sont paramétrables et enregistrés séparément. En cas de coupure de courant, tous les paramètres sont automatiquement sauvegardés. Spécifications : Tension : CC 5 V à 36 V. Source du signal de déclenchement : Déclenchement par niveau de tension élevé (3,0 V à 24 V). La masse du signal et la masse du système ne sont pas communes afin d'améliorer la résistance aux interférences (il est toutefois possible de les connecter à une masse commune). Capacité de sortie : 5 V à 36 V CC, à température ambiante, courant continu de 15 A, puissance de 400 W. Avec une dissipation thermique améliorée, le courant peut atteindre 30 A. Courant de repos : 20 mA Courant de fonctionnement : 50 mA Température de fonctionnement : -40 °C à 85 °C Plage de temporisation : 0,1 seconde à 999 minutes Dimensions : 60 × 34 × 12 mm / 2,36 × 1,33 × 0,47" Instructions : Mode de fonctionnement : P1 : signal de déclenchement, le relais est activé pendant la durée « OP », puis désactivé. Pendant la durée « OP » : P1.1 : nouveau signal de déclenchement, invalidation. P1.2 : nouveau signal de déclenchement, réinitialisation de la temporisation. P1.3 : nouveau signal de déclenchement, réinitialisation, relais désactivé et arrêt de la temporisation. P2 : signal de déclenchement, relais désactivé pendant la durée « CL », relais activé pendant la durée « OP », puis désactivé après la temporisation. P3.1 : signal de déclenchement, relais activé après la durée « OP », relais désactivé pendant la durée « CL », puis le cycle se répète. Si un nouveau signal de déclenchement est reçu pendant le cycle, le relais est désactivé et le cycle s'arrête. Horloge ; le nombre de cycles (« LOP ») est paramétrable. P3.2 : sans signal de déclenchement après la mise sous tension, le relais est activé pendant la durée « OP », désactivé pendant la durée « CL », puis le cycle se répète ; le nombre de cycles (« LOP ») est paramétrable. P-4 : fonction de maintien du signal. En présence d’un signal de déclenchement, l’horloge est réinitialisée et le relais reste activé ; lorsque le signal disparaît, après la durée d’horloge « OP », le relais est désactivé ; si un autre signal est déclenché pendant l’horloge, celle-ci est réinitialisée. Réglage de la plage d’horloge : après avoir sélectionné le mode et défini la valeur du paramètre, appuyez sur le bouton « STOP » pour régler la plage d’horloge ; XXX : seul le dernier chiffre décimal s’allume, plage : 1 seconde à 999 secondes. XX : seul l’avant-dernier chiffre décimal s’allume, plage : 0,1 seconde à 99,9 secondes. XXX : les trois chiffres décimaux s’allument, plage : 1 minute à 999 minutes. Par exemple, pour régler « OP » sur 3,2 secondes, allumez l'avant-dernier chiffre décimal et réglez l'affichage numérique sur 03.2. Description des paramètres : « OP » – durée d'activation, « CL » – durée d'arrêt, « LOP » – nombre de cycles (de 1 à 999, « --- » représente une boucle infinie). Ces paramètres sont indépendants les uns des autres, mais communs à chaque mode. Par exemple, en mode P1.1, si la durée d'activation « OP » est réglée sur 5 secondes, en mode P1.2, sa durée « OP » sera également de 5 secondes. Sur l'interface principale (affichage 000), appuyez sur le bouton « SET » pour afficher « OP » (« CL », « LOP ») et la durée correspondante XXX. Si le mode (par exemple, les modes P1.1, P1.2, P1.3) ne possède que la durée « OP », app
