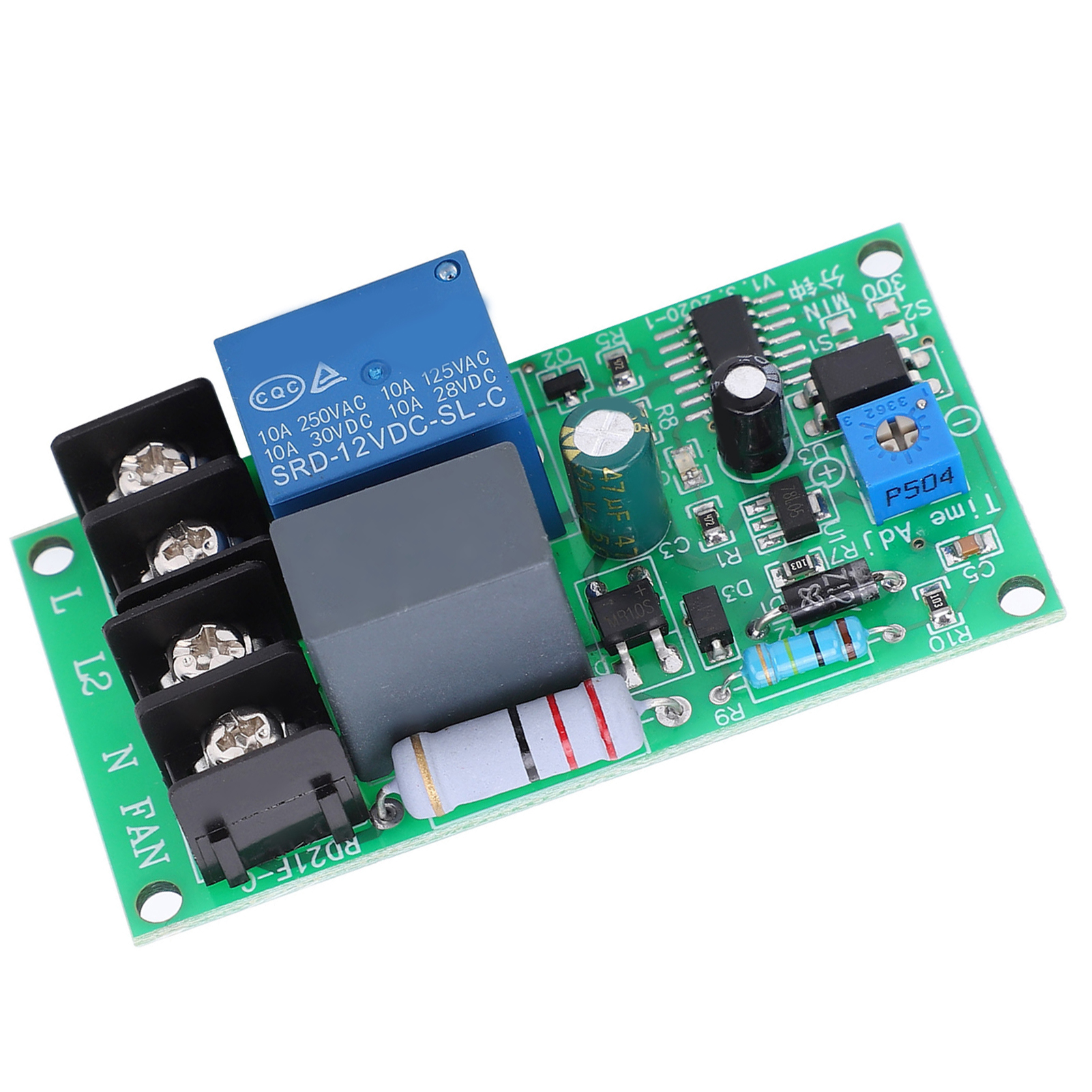

Module Relais Temporisé Avec Interrupteur De Mise Hors Tension, Carte De Commande, Composant Électronique Rd21f-c 220 V

1. La puce de contrôle principale utilise un microcontrôleur monopuce de qualité industrielle, offrant une temporisation précise et une forte immunité aux interférences. 2. L'alimentation est de type abaisseur RC, avec accès direct au secteur, ce qui évite l'utilisation d'un circuit abaisseur et simplifie le câblage. 3. Le relais possède une large plage de temporisation, réglable de 0,2 seconde à 5 heures. 4. De petite taille, il est facile à transporter et à ranger, pratique à utiliser et performant. 5. Un contrôle qualité rigoureux et une assurance qualité garantissent un facteur de sécurité élevé pour une utilisation en toute sérénité. Type d'article : Module relais. Tension d'alimentation : 220 V CA (plage de tension : 100 V-250 V). Consommation électrique du module : 0,8 W (0 W en veille). Capacité de charge : 10 A. Sortie : Active. Durée de vie : > 100 000 cycles (pleine charge), > 10 millions de cycles (à vide). Dimensions (mm) : Environ. 68 x 36 x 22 mm / 2,7 x 1,4 x 0,9 po Trou de vis : Distance centrale : env. 63 x 31 mm / 2,5 x 1,2 po Diamètre du trou : env. Borne de 3,2 mm / 0,1 pouce : 1. Connectez le fil de phase à L et le fil neutre à N. 2. L'interrupteur est connecté à L et L2. 3. La charge est connectée à l'extrémité FAN (N). Réglage de la plage de temps : S2 sert à régler la valeur du temps. S2 non soudé : réglage de 0 à 30 secondes. S2 soudé : réglage de 0 à 300 secondes. S1 sert à régler l'unité. S1 non soudé : unité : seconde. S1 soudé : unité : minute. Précision : Déconnexion : 0-30 s : 0,1 s ; Connexion : 0-300 s : 0,5 s ; Connexion : 0-30 min : 2,0 s ; Connexion : 0-300 min : 20 s. Le potentiomètre comporte 10 divisions égales. Applications typiques : 1. Arrêt différé du ventilateur d'extraction ; 2. Arrêt différé du ventilateur de refroidissement du système de chauffage ; 3. Extinction différée de l'éclairage d'escalier ; 4. Autres applications de contrôle industriel. 1 module relais.
