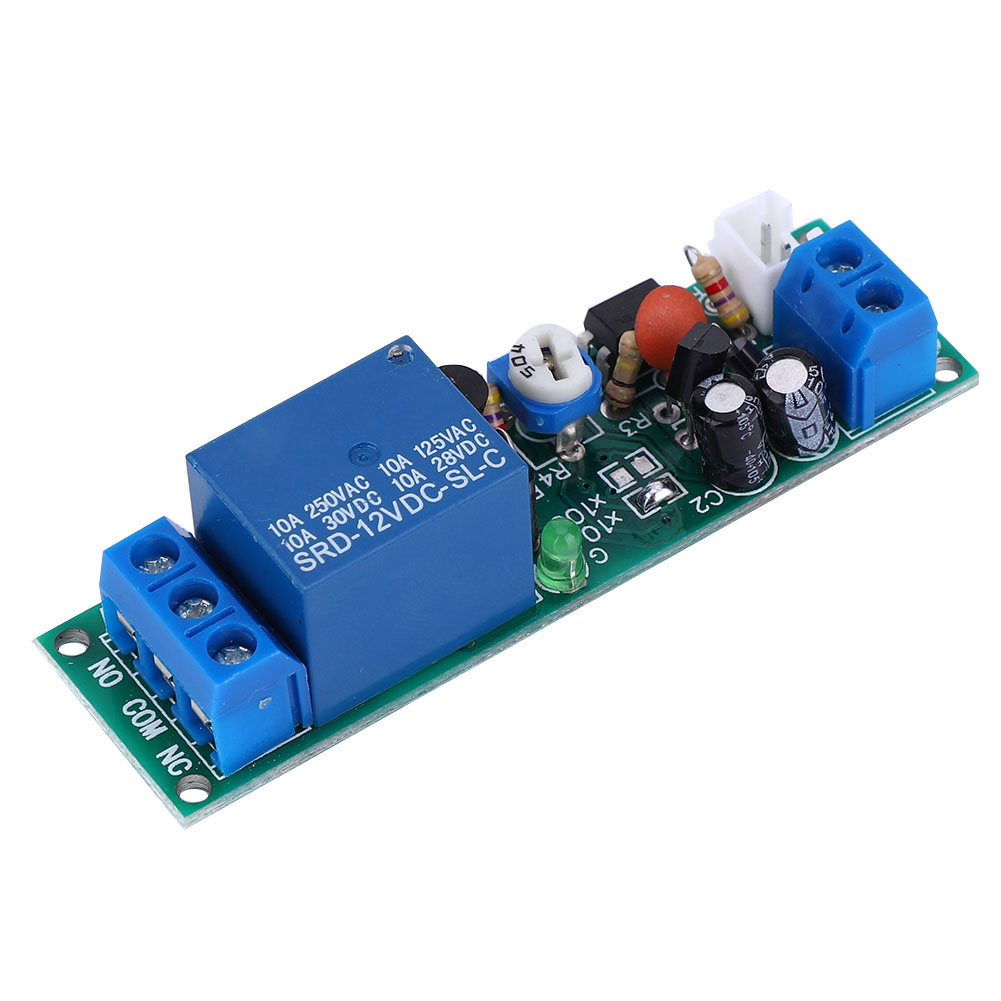

Module Relais Temporisé Jk11c M H2-12v, Temporisation Réglable De 0,2 S À 100 S

1. Une brève impulsion de tension est appliquée à la borne de déclenchement ; le module démarre immédiatement (enclenchement du relais), puis le relais se désactive après un court délai. Le signal d'entrée est alors inactif. 2. L'optocoupleur isole complètement le courant d'entrée de 1 mA et permet de supporter une tension supérieure à 2,0 V. Il peut maintenir une tension supérieure à 20 V pendant une durée prolongée. 3. Le module dispose d'une sortie normalement ouverte et d'une sortie normalement fermée. 4. La durée du délai est réglable de 0,2 seconde à 100 secondes. D'autres plages de temps peuvent être configurées. 5. Quatre plages de temporisation sont disponibles, isolation par optocoupleur, haute sécurité. Type d'article : Module relais temporisé. Tension de fonctionnement : 12 V CC, plage adaptable (10 V-16 V). Courant de fonctionnement : 50 mA (5 mA statique). Capacité de commutation : 10 A (0-250 V CA ou 0-30 V CC). Sortie : Un contact normalement ouvert + un contact normalement fermé (contact sec). Entrée : L'optocoupleur isole complètement le courant d'entrée de 1 mA ; la tension supérieure à 2,0 V est admissible. Ne pas maintenir une tension supérieure à 20 V pendant une période prolongée. Plage de tension du signal : 3-30 V CC. Temps de réponse : 20 ms. Durée de temporisation : Réglable de 0,2 s à 100 s. (D'autres plages de temps peuvent être définies) Méthode de réglage du délai : x10 court-circuité, x100 court-circuité indique une plage de 1 à 10 s ; x10 court-circuité, x100 non court-circuité indique une plage de 1 à 100 s ; x10 non court-circuité, x100 court-circuité indique une plage de 1 à 1 000 s ; x10 court-circuité, x100 court-circuité indique une plage de 1 à 10 000 s. Ajustez le potentiomètre R4 pour régler le délai. 1 module relais temporisé
