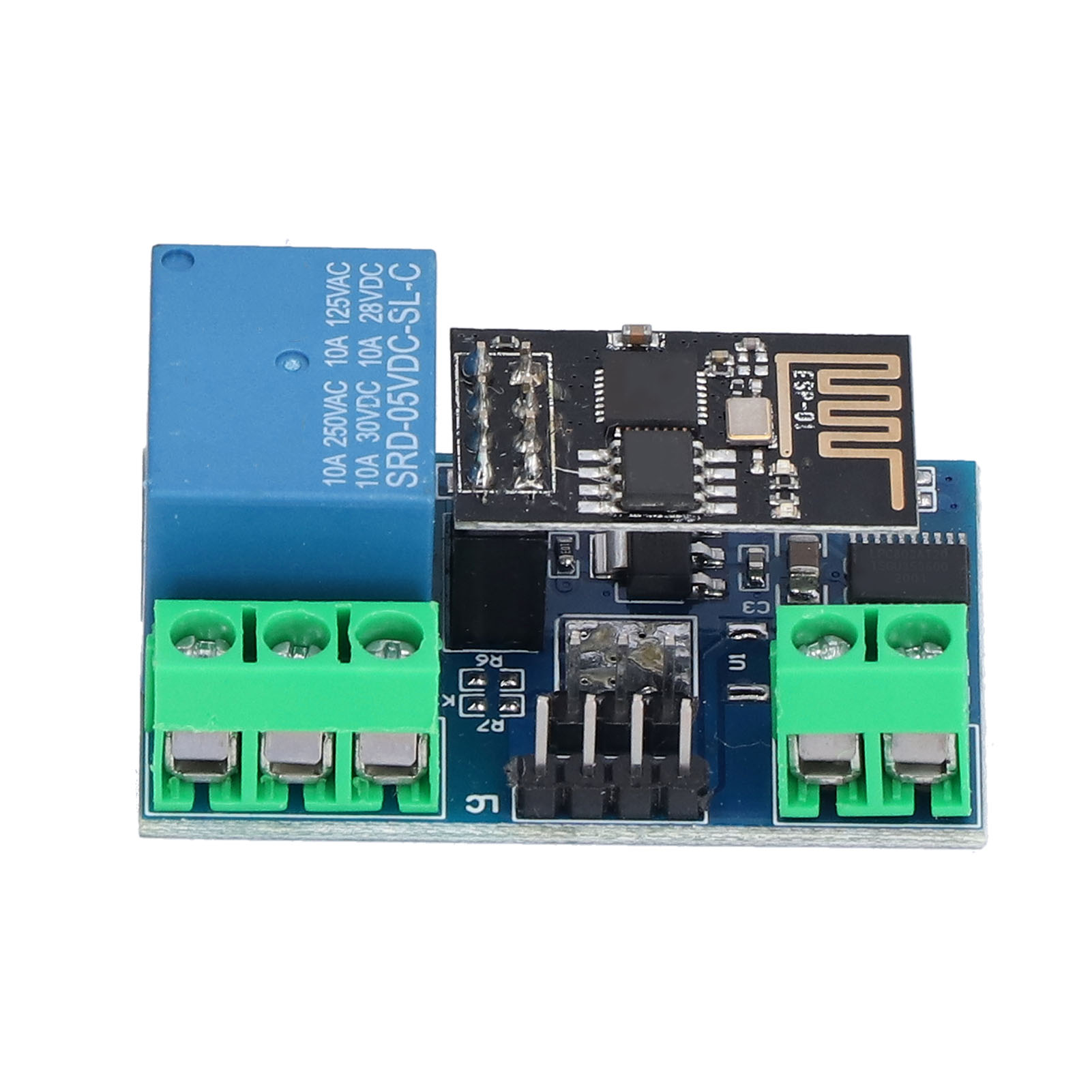

Module Relais Wifi, Commande À Distance Par Application Mobile, Pour Système Domotique Intelligent 5v Esp8266

1. Module Wi-Fi ESP8266 intégré : jusqu’à 5 clients peuvent se connecter simultanément en mode point d’accès. Des commandes série peuvent être envoyées au module via une application mobile pour contrôler sans fil le relais au sein du réseau local. 2. Le module offre deux modes de fonctionnement : soit le téléphone est connecté directement au module Wi-Fi, soit le téléphone et le module Wi-Fi sont connectés au routeur. 3. En champ libre, la portée maximale du téléphone connecté au module Wi-Fi est de 400 mètres. 4. Lorsque le module Wi-Fi et le téléphone sont connectés simultanément au routeur, la portée dépend de la puissance du signal de ce dernier. 5. Relais intégré 5 V, 10 A/250 V CA / 10 A/30 V CC, utilisable 100 000 fois en continu, protégé contre la surchauffe par diode et doté d’un temps de réponse court. Type d’article : Module relais Wi-Fi. Dimensions : env. Description des fonctions de la carte (45 x 28 mm / 1,8 x 1,1 po) : IN+, IN- : alimentation 5 V ; TX, RX, GND : broches de débogage du port série. Portée maximale : environ 400 mètres / 1 312,3 pieds. 1. Le module Wi-Fi ESP8266 intégré propose trois modes de fonctionnement : STA (client), AP (point d’accès) et STA+AP (client + point d’accès). Sélectionnez le mode de fonctionnement approprié pour le module Wi-Fi. 2. La configuration du module nécessite l’utilisation du logiciel de débogage du port série et d’un convertisseur USB-TTL pour envoyer des commandes AT depuis l’ordinateur. Connectez les broches RX, TX et GND du convertisseur USB-TTL aux broches TX, RX et GND du module, respectivement. Connectez IN+ et IN- à l’alimentation 5 V. 3. Le débit en bauds par défaut du module Wi-Fi est généralement de 115 200 ou 9 600, et peut être modifié par l'envoi de commandes AT, par exemple : AT+CIOBAUD-115200. En règle générale, il est recommandé d'utiliser 115 200 dans la programmation. Assurez-vous donc que le débit en bauds de l'ESP8266 est identique. En mode de fonctionnement 1 (téléphone connecté directement au module Wi-Fi), ouvrez le logiciel de débogage du port série sur votre ordinateur et envoyez les commandes AT suivantes pour configurer le module Wi-Fi : 1. AT+CWMODE-2 : sélection du mode AP ; 2. AT+RST : réinitialisation ; 3. AT+CIPMUX-1 : ouverture de plusieurs connexions ; 4. AT+CIPSERVER-1, 8080 : activation du service TCP et définition du numéro de port. 5. AT+CIFSR, vérifiez l'adresse IP en mode AP. Par exemple : APIP, « 192.168.4.1 » ; 6. Connectez un téléphone Android au point d'accès (AP) émis par le module Wi-Fi ; 7. Une fois la connexion établie, ouvrez l'application mobile : « Connexion TCP » ; 8. Cliquez sur la connexion. Une fois la connexion établie, modifiez le bouton et saisissez les instructions de contrôle du relais (assurez-vous de sélectionner l'hexadécimal). En mode de fonctionnement 2 (téléphone et module Wi-Fi connectés simultanément au routeur), ouvrez le logiciel de débogage du port série sur l'ordinateur et envoyez les commandes AT suivantes pour configurer le module Wi-Fi : 1. AT+CWMODE-1, sélectionnez le mode STA ; 2. AT+RST, réinitialisez ; 3. AT+CWJAP="ssid,"password", connectez le module Wi-Fi au routeur. Par exemple : AT+CWJAP="LCTECH,"12345678". 4. AT+CIPMUX-1, ouvrir plusieurs connexions ; 5. AT+CIPSERVER-1, 8080, activer le service TCP, définir le numéro de port ; 6. AT+CIFSR, vérifier l'adresse IP en mode STA, par exemple : STAIP, « 10.168.1.154 » ; 7. Connecter le téléphone mobile au routeur ; 8. Ouvrir l'application mobile : « Connexion TCP ». 1 x Module relais WiFi
