SIOKS

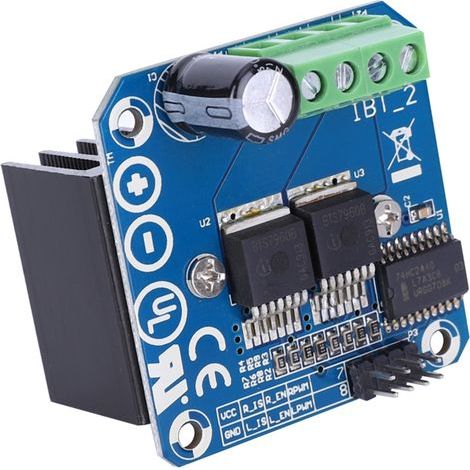

Motorantriebsmodul, Hochleistungstreiber Für Smart Cars Bts7960 43a, Elektrische Komponenten
41,03 €
ab 47,02 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 7 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 41,03 € | 5,99 € | 47,02 € | Zum Shop |
| Merkmale | 1. Der Treiber verwendet den BTS7960-Chip, ein leistungsstarkes Voll-H-Brücken-Treibermodul mit Überhitzungsschutz. 2. Die duale H-Brücken-Steuerschaltung des BTS7960 bietet leistungsstarke Ansteuer- und Bremsfunktionen, trennt Mikrocontroller und Motortreiber effektiv und unterstützt einen hohen Strom von 43 A. 3. Dieses Produkt ermöglicht Vorwärts- und Rückwärtsdrehung des Motors. Beide PWM-Eingänge haben eine maximale Frequenz von 25 kHz. 4. Die 5-V-Isolation des einzelnen Chips schützt diesen effektiv. Das Produkt zeichnet sich durch stabile Leistung und lange Lebensdauer aus. Spezifikationen: Produkttyp: Motortreibermodul; Merkmale: Dualer Hochstrom-H-Brückentreiber (43 A) BTS7960; 5 V sind vom Mikrocontroller isoliert, um diesen effektiv zu schützen; Integrierte 5-V-Betriebsanzeige; Spannungsanzeige am Motortreiberausgang; Kühlkörper kann angelötet werden. PIN-Code-Definition: 1. RPWM: Rechtsabbiegen auf PWM 2. LPWM: Linksabbiegen auf PWM 3. R_EN: Rechtsabbiegen aktivieren (aktiv hoch) 4. L_EN: Linksabbiegen aktivieren (aktiv hoch) 5. R_IS: Stromwarnung für Rechtsabbiegen (kann undefiniert sein) 6. L_IS: Stromwarnung für Linksabbiegen (kann undefiniert sein) 7. VCC: (5V) 8. GND Anschlussmethode: Methode 1: VCC: 5V vom Mikrocontroller (MCU) GND: GND vom Mikrocontroller (MCU) L_PWM: PWM oder 5V vom Mikrocontroller (MCU) für CCW (CW)-Anschlüsse R_PWM: PWM oder 5V vom Mikrocontroller (MCU) für CW (CCW)-Anschlüsse R_EN und L_EN: 5V vom Mikrocontroller (MCU) Methode 2: VCC: 5V vom Mikrocontroller (MCU) GND: GND vom Mikrocontroller (MCU) L_PWM: 5 V vom Mikrocontroller (MCU) für CCW (CW)-Anschlüsse. R_PWM: 5 V vom Mikrocontroller (MCU) für CW (CCW)-Anschlüsse. R_EN und L_EN: PWM vom Mikrocontroller (MCU). Es werden nur vier Leitungen (GND, 5 V, PWM 1. PWM 2.) vom MCU zum Treibermodul benötigt. 5-V-Chip-Isolationsversorgung (kann mit der 5-V-Versorgung des MCU geteilt werden). Der Motor kann vorwärts gedreht werden, zwei PWM-Eingangsfrequenzen bis zu 25 kHz. Zwei Wärmeableitungen über einen Fehlersignalausgang. 5-V-Chip-Isolationsversorgung (kann mit der 5-V-Versorgung des MCU geteilt werden), alternativ kann auch die integrierte 5-V-Versorgung verwendet werden. Versorgungsspannung: 5,5 V bis 27 V. Lieferumfang: 1 x Motortreibermodul. Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie dies vor der Bestellung berücksichtigen. |
