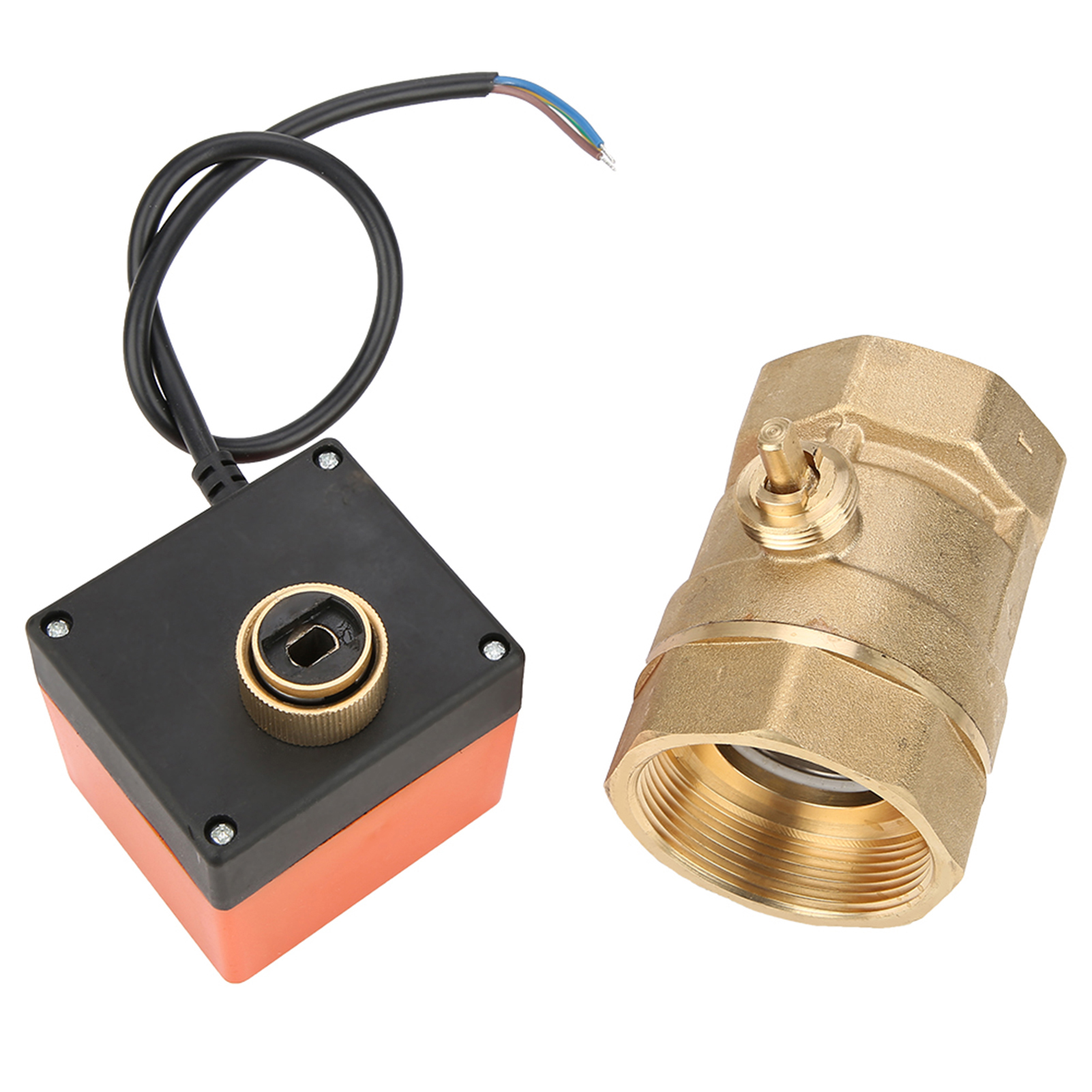

Motorisiertes Messing-kugelventil, 220 V Wechselstrom, 2-wege Dn50, 2-punkt-steuerung Mit 3-adrigem Kabel Für Elektrische Systeme

Willkommen in unserem Shop! Entdecken Sie unser motorisiertes Kugelventil – ein unverzichtbares Bauteil zur Regelung von Wasserkreisläufen in Heizungs-, Lüftungs- und Klimaanlagen (HLK). Gefertigt aus hochwertigem Messing, vereint dieses Ventil außergewöhnliche Robustheit und Langlebigkeit für eine lange Lebensdauer. Es verfügt über ein präzises Steuerungssystem: Das 3-Draht-Ventil ermöglicht eine Zweipunktregelung (Ein/Aus) und eignet sich ideal für die Integration in automatisierte Systeme oder komplexere Installationen. Die Bedienung ist einfach und die Leistung stabil und zuverlässig. **Detaillierte Spezifikationen:** * **Materialien:** Messinggehäuse, Spindel aus Edelstahl 304, Spezialgummidichtung, Motorsockel aus Aluminiumlegierung, Motorabdeckung aus ABS-Kunststoff. * **Typ:** 2-Wege-, 3-Draht-, 2-Punkt-Regelventil. * **Motor:** Synchronmotor mit Hysterese. * **Betriebsspannung:** 220 V AC. * **Leistungsaufnahme:** ≤ 7,5 VA. * **Nenndruck:** 1,6 MPa. * **Zulässige Druckdifferenz:** ≤ 0,13 MPa. * **Geeignete Medien:** Kalt- und Warmwasser. * **Medientemperatur:** Von 2 °C bis 90 °C. * **Umgebungstemperatur:** Von 0 °C bis 60 °C. * **Öffnungszeit:** Ca. 10 Sekunden. * **Schließzeit:** Ca. 5 Sekunden. * **Ventilanschluss:** G2-Gewinde (DN50). * **Gewicht:** Ca. 1412 Gramm. * **Schaltplan:** * SR (Zweifarbig): COM (Gemeinsamer Anschluss) * BR (Braun): Ventil geschlossen * BL (Blau): Ventil geöffnet **Lieferumfang:** * 1 x Motorisiertes Kugelventil. **Wichtige Installationshinweise (von einem Fachmann durchzuführen):** 1. Immer 1. Vor jeglichen Eingriffen die Stromversorgung unterbrechen. 2. Die auf dem Ventilkörper durch einen Pfeil angegebene Durchflussrichtung beachten. 3. Das Ventil so über der Kondensatwanne montieren, dass eventuell vorhandenes Kondenswasser hineintropft. 4. Ventil und Stellantrieb dürfen maximal ±60° von der Vertikalen abweichen. Für die Demontage mindestens 30 mm Freiraum nach oben einplanen. 5. Für Wartungsarbeiten ausreichend Platz um das Ventil herum lassen und den Zugang gewährleisten. 6. Mehrere Ventile nicht parallel schalten. Gegebenenfalls mit einem Relais trennen. 7. Zuerst das Ventil montieren und den Druck in der Rohrleitung prüfen, dann den Stellantrieb montieren. 8. Bei vormontiertem Stellantrieb während der Montage oder Justierung keine Kraft darauf ausüben. 9. Den Stellantrieb niemals mit Wärmedämmung abdecken, da dies die Kühlung beeinträchtigt. 10. Der Stellantrieb muss Die Erdung muss mit einem Kabel von mindestens 1,5 mm² zuverlässig erfolgen. Andere Kabel müssen den geltenden elektrischen Normen entsprechen. 11. Überprüfen Sie nach der Installation alle Anschlüsse und führen Sie anschließend einen **trockenen** Einschalt- und Einstelltest durch. Beobachten Sie mindestens drei vollständige Öffnungs-/Schließzyklen, um die ordnungsgemäße Funktion zu überprüfen. 12. Fahren Sie anschließend mit der **Umwälzwassereinstellung** fort. Es ist unbedingt erforderlich, die Druckdifferenz im Kreislauf unter 0,13 MPa zu halten, um die Wirksamkeit des Ventils bei der Durchflussregelung zu gewährleisten.
