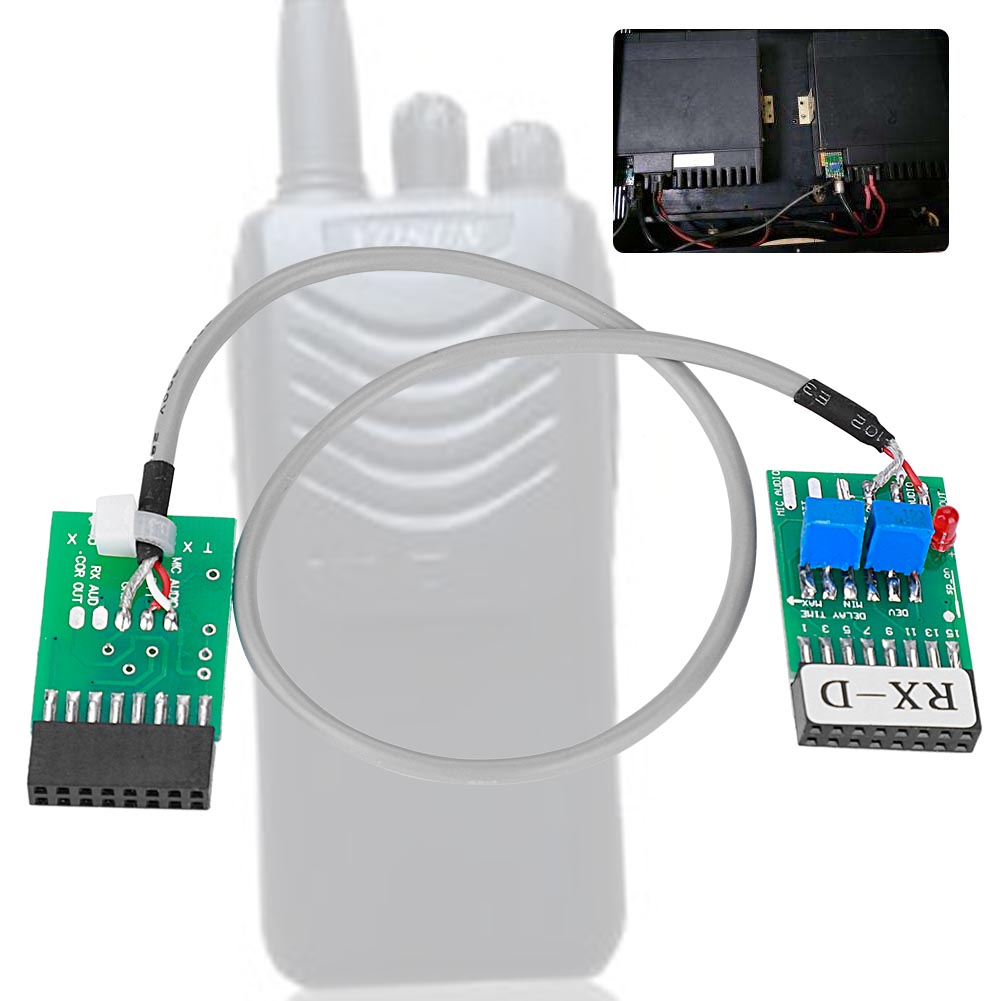

Motorola Tx/rx-d Zeitverzögerungs-verbindungskabel Für Repeater

1. Motorola TX/RX-D Zeitverzögerungskabel für Funkgeräte-Repeater 2. Hochwertiges Kabel mit ausgezeichneter Zug- und Biegefestigkeit 3. Sorgfältig gefertigt: präzise und langlebige Leiterplatte 4. Zwei-Wege-Steuerung, einfache Installation 5. Kompatibel mit Motorola GR300, GR3188, GM300, GM3688 und anderen Funkgeräten. Installationsmethode: 1. Bei den Modellen M120, M208, GM300, GM3188 und GM3688 stecken Sie den RX-Stecker mit dem RX-Symbol nach unten in den Empfänger. Stecken Sie den TX-Stecker mit dem TX-Symbol nach unten in den Sender. Richten Sie die Pins aus und stecken Sie den Stecker vollständig ein. Montieren Sie den TX/RX-D-Stecker mit dem TX/RX-D-Symbol nach unten auf das Kabel. 2. Bei den Modellen SM50, SM120 und M1225 stecken Sie den RX-Stecker mit dem RX-D-Symbol nach oben in den Empfänger. Stecken Sie den TX-D-Stecker mit dem TX-D-Symbol nach oben in den Sender. Richten Sie die Pins aus und verbinden Sie den TX/RX-2-Stecker mit dem Kabel, wobei das TX/RX-2-Symbol nach unten zeigt. Falls der Repeater bei einigen Funkgeräten (z. B. M208, GM300, SM50, SM120, GM950I) keine Anrufe weiterleitet, prüfen Sie zunächst, ob die Pinbelegung des externen Erweiterungsanschlusses (16-poliger Stecker) auf der Rückseite des Funkgeräts geändert wurde. Pin 3 muss auf PTT (aktiv niedrig) und Pin 8 auf BUSY (aktiv niedrig) eingestellt sein. Die Repeater-Funktion sollte dann einwandfrei funktionieren. Spezifikationen: Material: Leiterplatte; Kabellänge: 31 cm; Stecker: Zweireihig, 16 Pins; Gewicht: ca. 16 g. Lieferumfang: 1 x Relaisstationskabel
