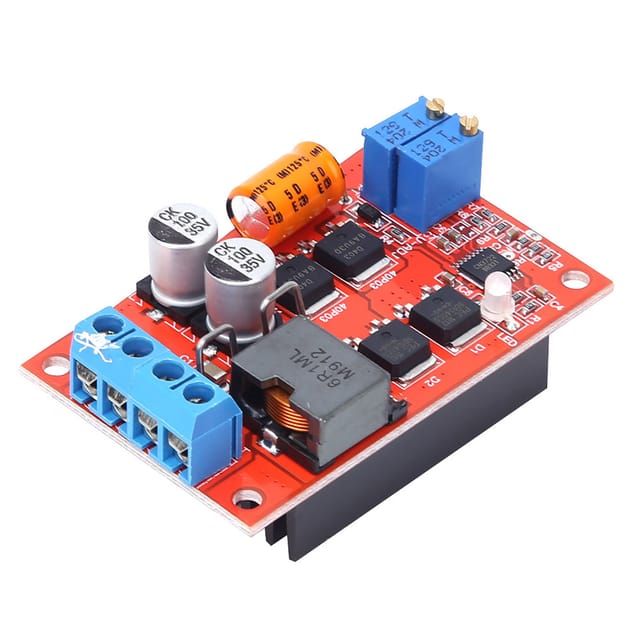

Mppt-regler Für Solarmodule, Solarladeregler

Willkommen in unserem Shop! Hocheffizienter MPPT-Solarladeregler mit intelligentem Lademanagement. Hauptmerkmale: - Ein- und Ausgangsanschlüsse mit High-Side-Schaltnetzteil und Elektrolytkondensatoren mit niedriger Impedanz (LOW ESR) für kontrollierte Ausgangswelligkeit und effektive Filterung von Schaltnetzteilfehlern. - Maximum Solar Power Point Tracking (MPPT), intelligentes automatisches Lademanagement, geringer Stromverbrauch. - Maximaler Wirkungsgrad von 93 %, bis zu 95 % je nach Lichtverhältnissen. - Intelligenter dreistufiger automatischer Lademodus. Der Solarladestrom wird automatisch angepasst. - 3 mA Leerlaufstrom: Selbst bei schwachem Morgenlicht aktiviert sich das Gerät automatisch und ohne manuelles Einschalten. - Verpolungsschutz am Eingang. Das spezielle Design mit extrem niedrigem Spannungsabfall verhindert Verpolungsschutz der MOS-Transistoren; ein verpolter Eingang führt zu Funktionsstörungen. - Rückstromschutz am Ausgang. Verhindert effektiv die Entladung der Batterie über Nacht. Spezifikationen: - Produkttyp: Solarmodul-Regler - Eingangsspannung: DC 8-28 V (kein AC-Eingang) - Ausgangsspannung: DC 5-26 V, stufenlos regelbar - Eine 6-V-Batterie kann eine 12-V-, 8,4-V-, 12,6-V- oder 16,8-V-Lithiumbatterie laden - Lithium-Eisenphosphat-Batterie: 7,2 V, 10,8 V oder 14,4 V - Lademanagementplatine für 2-4 in Reihe geschaltete Lithium- und Lithium-Eisenphosphat-Batterien - Ausgangsstrom: maximal 5 A - Ladeanzeige: Ja. Rote und blaue LEDs blinken während des Schnellladens abwechselnd. Automatische Abschaltung. - MPPT-Funktion: Automatische Nachführung des maximalen Leistungspunktes, maximale Ausnutzung der Solarlast - Niedrige Spannung: 1 V (wie bei Abwärtsreglern muss die Eingangsspannung mindestens 1 V höher als die Ausgangsspannung sein) - Geringer Stromverbrauch: Ja. Ultraniedrigspannungsdesign für geringen Stromverbrauch und hohe Effizienz, professionell angepasst an Solarmodule - Betriebstemperatur: Industriequalität (-40 °C bis +85 °C) - Laderegelung: ±1 % - Spannungsregelung: ±0,5 % - Anschluss: Mit Klemmenblock MPPT-Spannung: Einstellbar. Die Spannung verschiedener MPPT-Solarmodule variiert; Auch wenn die MPPT-Spannung nicht einstellbar ist, kann ein Solarladeregler dann noch als MPPT-Regler bezeichnet werden? Die MPPT-Regelungstechnologie nutzt ein Ladewirkungsgradregelungsverfahren, das typischerweise etwa 30 % höher ist als bei einem DC/DC-Abwärtswandler mit Mikrocontroller und PWM-Netzteil. Sie nutzt die Solarenergie optimal und arbeitet mit geringer Leistung, wodurch Leistungsverluste reduziert werden! Die MPPT-Funktion verhindert effektiv, dass die Ladespannung des Solarmoduls durch die Batterie langsam sinkt. Hinweis: Die Ausgangsspannung wird beim ersten Ladevorgang voreingestellt. Überwachen Sie die Batteriespannung sorgfältig, um ein Überladen zu vermeiden! Verwenden Sie keine ungeschützten Lithiumbatterien! Vorgehensweise: Schritt 1: Wenn in Schritt 2 die Ausgangsspannung anliegt, schließen Sie das Solarmodul an, laden Sie die Batterie aber nicht. Wenn kein Ausgangssignal anliegt, drehen Sie den kleinen Ausgangsregler langsam gegen den Uhrzeigersinn, bis Sie die MPPT-Ausgangsspannung erreichen. Schritt 2: Drehen Sie den kleinen Ausgangsspannungsregler gegen den Uhrzeigersinn, bis die rote und die blaue Anzeige blinken. Stellen Sie dann die Ausgangsspannung grob auf die maximale Abschaltspannung ein. Schritt 3: Laden Sie die entladene Batterie und überwachen Sie den Ladestrom mit einem Amperemeter, das in Reihe zum Ausgang geschaltet ist. Stellen Sie das MPPT-Potentiometer so ein, dass der Ladestrom maximal ist. Schritt 4: Laden Sie nur die Batterie. Wenn sich die blaue Anzeige im Uhrzeigersinn dreht, erhöhen Sie die Ausgangsspannung, bis die rote Anzeige leuchtet. Drehen Sie dann den kleinen Ausgangsspannungsregler langsam gegen den Uhrzeigersinn, bis nur noch die blaue Anzeige leuchtet. Verwenden Sie ein Multimeter, um die korrekte Abschaltspannung zu überprüfen und eine Überlastung zu vermeiden! Übertragungsmethode ohne Solarstrom: Schritt 1: Stellen Sie die Spannung des Solar-MPPT (z. B. 18 V) am Netzteil ein. Schritt 2: Wenn die Ausgangsspannung im Uhrzeigersinn so weit eingestellt ist, bis kein hoher MPPT-Ausgang mehr erreicht wird, schließen Sie das Netzteil nicht an den Eingang an und laden Sie die Batterie nicht. Drehen Sie dann langsam gegen den Uhrzeigersinn, bis der niedrige MPPT-Ausgang die korrekte Ausgangsspannung liefert. Schritt 3: Verringern Sie die Ausgangsspannung im Uhrzeigersinn, bis die rote und die blaue LED blinken. Stellen Sie die Ausgangsspannung dann grob auf die volle Abschaltspannung ein. Schritt 4: Laden Sie nur die Batterie. Wenn die blaue LED im Uhrzeigersinn leuchtet, erhöhen Sie die Ausgangsspannung, bis die rote LED leuchtet. Erhöhen Sie die Ausgangsspannung dann langsam gegen den Uhrzeigersinn, bis nur noch die blaue LED leuchtet. Verwenden Sie ein Multimeter, um die korrekte Abschaltspannung zu überprüfen und eine Überlastung zu vermeiden!
