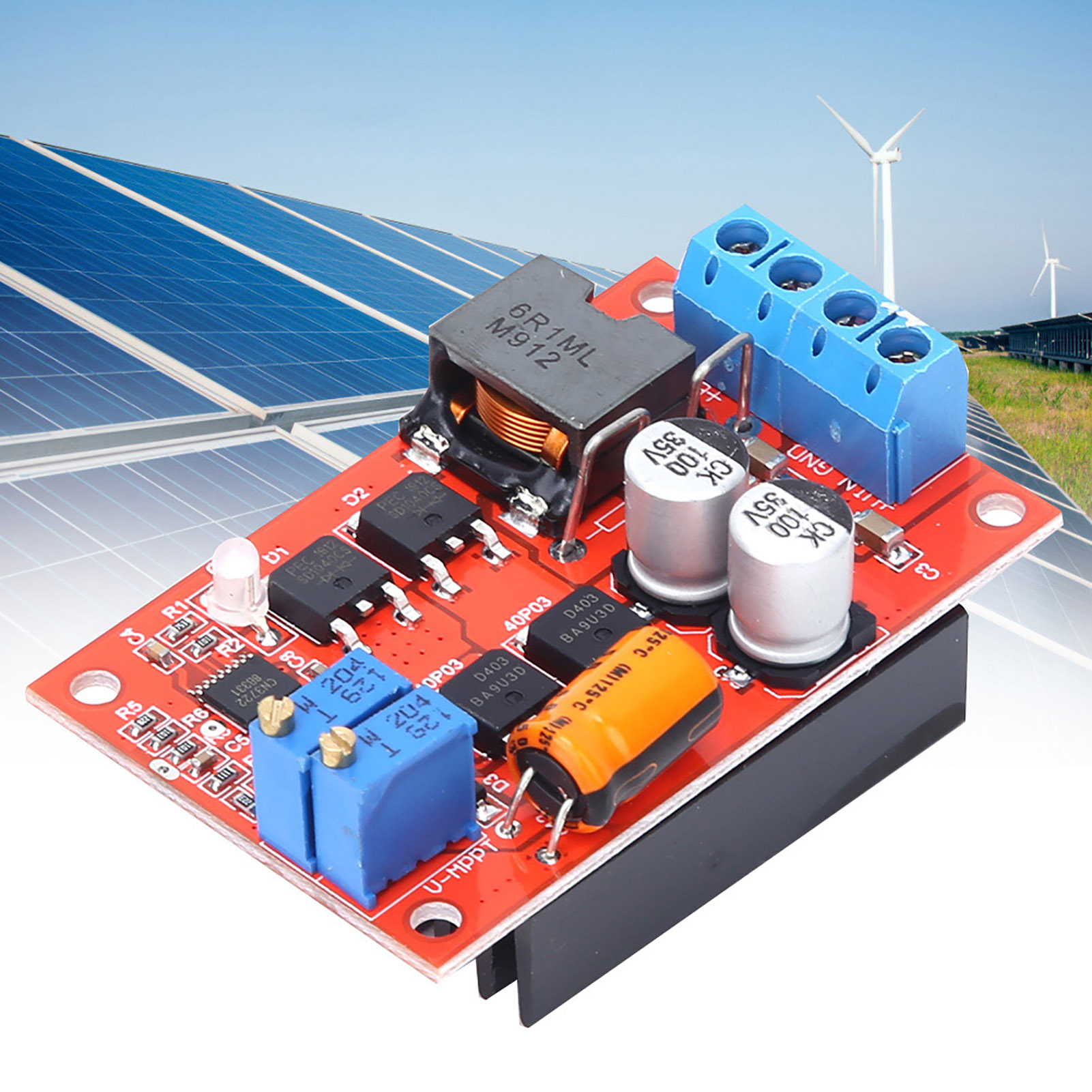

Mppt-solarpanel-laderegler, Solarbatterie-laderegler 5a

1. Die Ein- und Ausgänge sind mit hochohmigen Elektrolytkondensatoren (niedriger ESR) ausgestattet, die für eine geringe Restwelligkeit sorgen und Fehler im Schaltnetzteil effektiv kompensieren. 2. MPPT-Solar-Laderegler (Maximum Power Point Tracking), automatisches intelligentes Lademanagement und geringer Stromverbrauch. 3. Der maximale Wirkungsgrad beträgt 93 % und kann je nach Lichtverhältnissen bis zu 95 % erreichen. 4. Automatischer, intelligenter Dreistufen-Lademodus. Der Solarladestrom wird automatisch angepasst. 5. Mit einem Leerlaufstrom von nur 3 mA lässt sich das Gerät selbst bei schwacher Morgensonne problemlos und automatisch aktivieren – ganz ohne manuelles Einschalten. 6. Verpolungsschutz am Eingang. Der speziell entwickelte, extrem niedrige Spannungsabfall verhindert ein Auslösen der Verpolung der MOS-Transistoren; ein Betrieb bei falscher Einspeisung ist nicht möglich. 7. Reflow-Schutz am Ausgang. Verhindert effektiv das Entladen des Akkus durch Verpolung über Nacht. Produkttyp: Solarmodul-Regler Eingangsspannung: DC 8–28 V (kein AC-Eingang) Ausgangsspannung: DC 5–26 V stufenlos regelbar. Lädt 6-V-Batterien, 12-V- oder 8,4-V-, 12,6-V-, 16,8-V-Lithiumbatterien, 7,2-V-, 10,8-V-, 14,4-V-Lithium-Eisenphosphat-Batterien sowie 2–4 in Reihe geschaltete Lithiumbatterien. Lademanagementplatine für Lithium-Eisenphosphat-Batterien. Ausgangsstrom: 5 A. Maximale Ladeanzeige: Ja. Die rote LED blinkt abwechselnd schnell rot und blau. Automatische Abschaltung. MPPT-Funktion: Automatische MPPT-Erfassung (Maximum Power Point) zur optimalen Nutzung der Solarladung. Niedrige Spannung: 1 V (gilt auch für Abwärtsregler; die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein). Geringer Stromverbrauch: Ja. Extrem niedrige Spannung für geringen Stromverbrauch und hohe Effizienz, professionell angepasst an Solarmodule. Betriebstemperatur: Industriequalität (-40 °C bis +85 °C). Lastanpassungsrate: ±1 %. Spannungsregelungsrate: ±0,5 %. Anschluss: Mit Klemme. MPPT-Spannung: einstellbar. Die Spannung verschiedener MPPT-Solarmodule variiert. Kann man von einem MPPT-Solarregler sprechen, wenn die MPPT-Spannung nicht einstellbar ist? Die MPPT-Regelungstechnologie nutzt ein Ladeeffizienzverhältnis-Regelverfahren des Ladezählers, das im Allgemeinen etwa 30 % höher ist als bei DC/DC-Abwärtswandlern mit MCU + PWM. Optimale Nutzung der Solarenergie bei geringem Stromverbrauch. Reduzierte Leistungsverluste! Die MPPT-Funktion verhindert effektiv ein langsames Absinken der Ladespannung des Solarmoduls durch die Batterie. Hinweis: Beim ersten Ladevorgang wird die Ausgangsspannung voreingestellt. Bitte überwachen Sie die Batteriespannung sorgfältig, um ein Überladen zu vermeiden! Verwenden Sie keine ungeschützten Lithiumbatterien! Fehlersuche: Schritt 1: Wenn in Schritt 2 eine Spannung ausgegeben wird, schließen Sie die Solarzelle an, laden Sie aber die Flasche nicht. Falls keine Spannung ausgegeben wird, drehen Sie den kleinen Ausgangsregler langsam gegen den Uhrzeigersinn, bis die Ausgangsspannung den MPPT-Wert erreicht. Schritt 2: Drehen Sie den kleinen Ausgangsregler gegen den Uhrzeigersinn, bis die rote und die blaue LED blinken. Stellen Sie dann die Ausgangsspannung grob auf die maximale Abschaltspannung ein. Schritt 3: Laden Sie die leere Batterie und überwachen Sie den Ladestrom am Ausgangsstrommesser. Stellen Sie den MPPT-Regler am Potentiometer ein, bis der Ladestrom maximal ist. Schritt 4: Laden Sie nur die Batterie. Wenn die blaue LED im Uhrzeigersinn leuchtet, erhöhen Sie die Ausgangsspannung, bis die rote LED leuchtet. Drehen Sie dann den kleinen Ausgangsregler langsam gegen den Uhrzeigersinn, bis nur noch die blaue LED leuchtet. Überprüfen Sie anschließend mit einem Multimeter die Abschaltspannung, um ein Überladen zu vermeiden. Übertragungsmethode anstelle der Nutzung von Solarenergie: Schritt 1: Stellen Sie die Spannung des Solar-MPPT (z. B. 18 V) am Netzteil ein. Schritt 2: Wenn die Ausgangsspannung im Uhrzeigersinn so weit eingestellt ist, dass keine hohe MPPT-Spannung mehr anliegt, schließen Sie das Netzteil nicht an den Eingang an und laden Sie die Batterie nicht. Drehen Sie dann langsam gegen den Uhrzeigersinn, bis die niedrige MPPT-Spannung gerade noch anliegt. Schritt 3: Verringern Sie die Ausgangsspannung gegen den Uhrzeigersinn, bis die rote und die blaue LED blinken. Stellen Sie die Ausgangsspannung dann grob auf die Abschaltspannung ein. Schritt 4: Laden Sie nur die Batterie. Wenn die blaue LED im Uhrzeigersinn leuchtet, erhöhen Sie die Ausgangsspannung, bis die rote LED leuchtet. Verringern Sie dann die Ausgangsspannung langsam gegen den Uhrzeigersinn, bis nur noch die blaue LED leuchtet. Überprüfen Sie anschließend mit einem Multimeter die Abschaltspannung, um ein Überladen zu vermeiden. Funktionen der Lademanagementplatine: 1. Maximum Power Point Tracking (MPPT) der Solarzellen, Ausgangsstrom höher als der Strom des Solarmoduls, echtes hocheffizientes MPPT, unterstützt 8–28 V, 100
