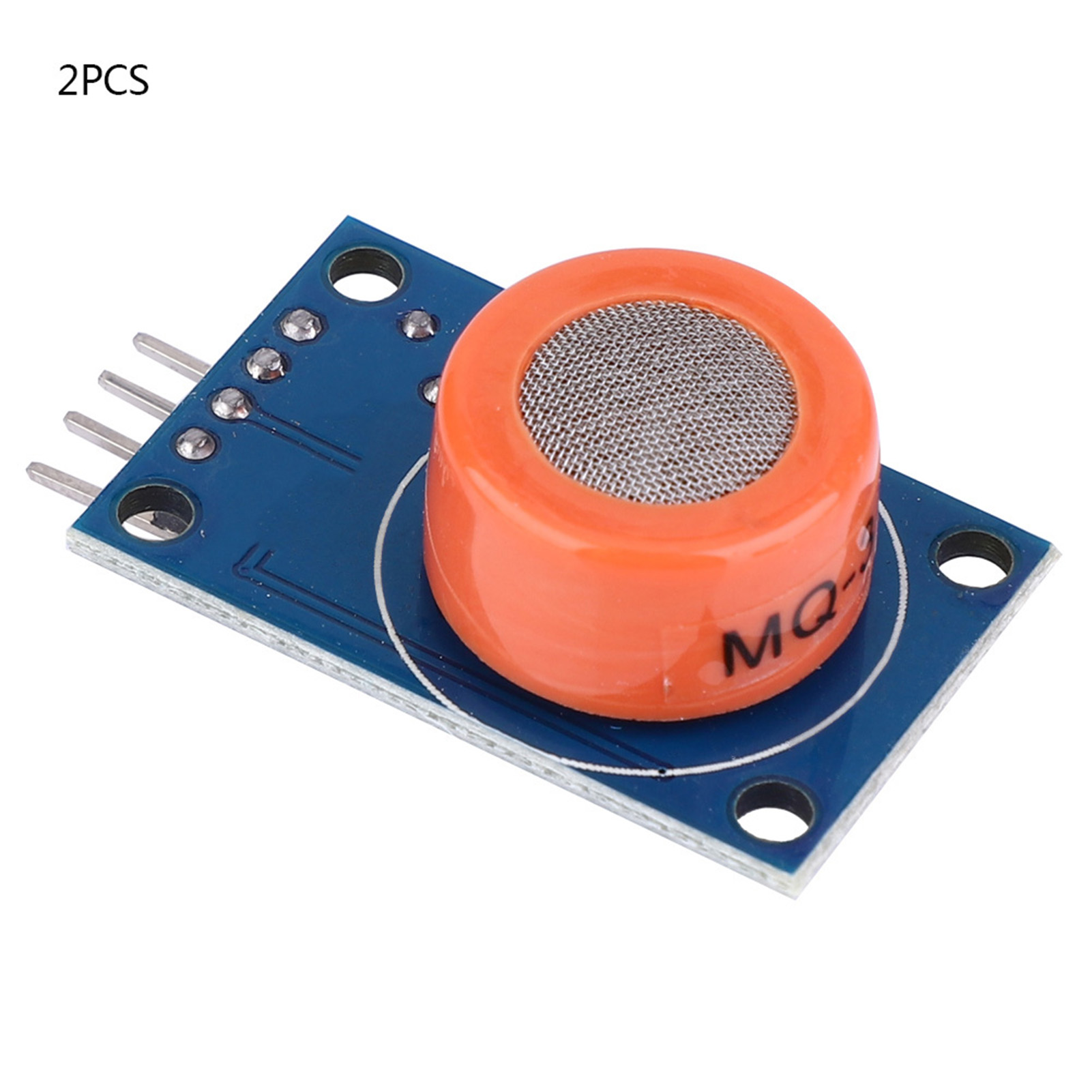

Mq-3 Ethanol-sensormodul

Willkommen in unserem Shop! Entdecken Sie unseren MQ-3 Alkoholgassensor, ein leistungsstarkes Detektionsmodul für zuverlässige und präzise Messungen. Das Produkt wird im Zweierpack geliefert. Jeder Sensor hat die Standardabmessungen 32 mm x 20 mm x 22 mm und wiegt nur 7 g pro Einheit – ideal für die einfache Integration in Ihre Elektronikprojekte. **Detaillierte technische Spezifikationen:** 1. **Robustes Design**: Doppelseitige Leiterplatte mit Betriebsanzeige und TTL-Signalausgangsanzeige für die sofortige visuelle Überwachung. 2. **Mehrere Ausgänge**: Das Gerät verfügt über einen DO (TTL)-Schaltsignalausgang und einen AO-Analogausgang und bietet so maximale Flexibilität für vielfältige Anwendungen. 3. **TTL-Signal**: Der Ausgang ist auf Low-Pegel (die LED leuchtet). Er kann direkt an einen Mikrocontroller (MCU) oder ein Relaismodul angeschlossen werden. 4. **Analoger Ausgang**: Die analoge Ausgangsspannung steigt mit der gemessenen Gaskonzentration und ermöglicht so eine proportionale und genaue Messung. 5. **Hohe Empfindlichkeit**: Speziell für die Detektion von Alkoholdämpfen entwickelt, mit schneller Ansprechzeit und ausgezeichneter Erholungszeit. 6. **Einfache Installation:** Vier Schraublöcher ermöglichen eine sichere und stabile Montage an Ihrer Schaltung oder Ihrem Gehäuse. **Detaillierte Testparameter:** - **Modell:** MQ-3 - **Erkanntes Gas:** Alkoholdampf - **Erkennungsbereich:** 0,04 bis 4 mg/L Alkohol - **Schleifenspannung (VC):** ≤ 24 V DC - **Heizspannung (VH):** 5,0 ± 0,2 V AC/DC - **Lastwiderstand (RL):** Einstellbar - **Heizwiderstand:** 31 Ω ± 3 Ω - **Leistungsaufnahme des Heizelements:** ≤ 90 mW - **Widerstand der Messfläche:** 2 kΩ bis 20 kΩ (in 0,4 mg/L Alkohol) - **Empfindlichkeit**: Rs (Luft) / Rs (0,4 mg/L Alkohol) ≥ 5 - **Konzentrationssteigung**: ≤ 0,6 (R300ppm/R100ppm Alkohol) - **Standardtestbedingungen**: 20°C ± 2°C; 65 % ± 5 % rF - **Standard-Testschaltung:** 5,0 V ± 0,1 V - **Aufwärmzeit:** ≥ 48 Stunden für optimale Stabilität **Elektrische Eigenschaften:** - **Eingangsspannung:** DC 5 V - **Stromaufnahme:** 150 mA - **DO-Ausgang:** Digital TTL 0 und 1 (0,1 V und 3,3 V) - **AO-Ausgang:** 0,1 bis 0,3 V (niedrige Konzentration); ca. 4 V (maximale Konzentration) **Wichtiger Hinweis:** Nach dem Einschalten benötigt der Sensor ca. 20 Sekunden Aufwärmzeit, um die Messwerte zu stabilisieren. Es ist normal, dass sich der Sensor während des Betriebs aufgrund des internen Heizelements erwärmt; Sollte dies nicht der Fall sein, überprüfen Sie die Verbindung. **Verdrahtung:** 1. **VCC**: An den Pluspol des Netzteils anschließen 2. **GND**: An den Minuspol des Netzteils anschließen 3. **DO**: TTL-Schaltsignalausgang 4. **AO**: Analogsignalausgang **Lieferumfang:** - 2 x MQ-3 Alkoholgassensor (komplettes Modul mit Leiterplatte und Steckverbindern) Dieser Sensor eignet sich ideal für Projekte zur Alkoholerkennung, Alarmsysteme, Hausautomation und Bildungsanwendungen. Seine Zuverlässigkeit und Genauigkeit machen ihn zur ersten Wahl für Profis und Elektronikbegeisterte.
