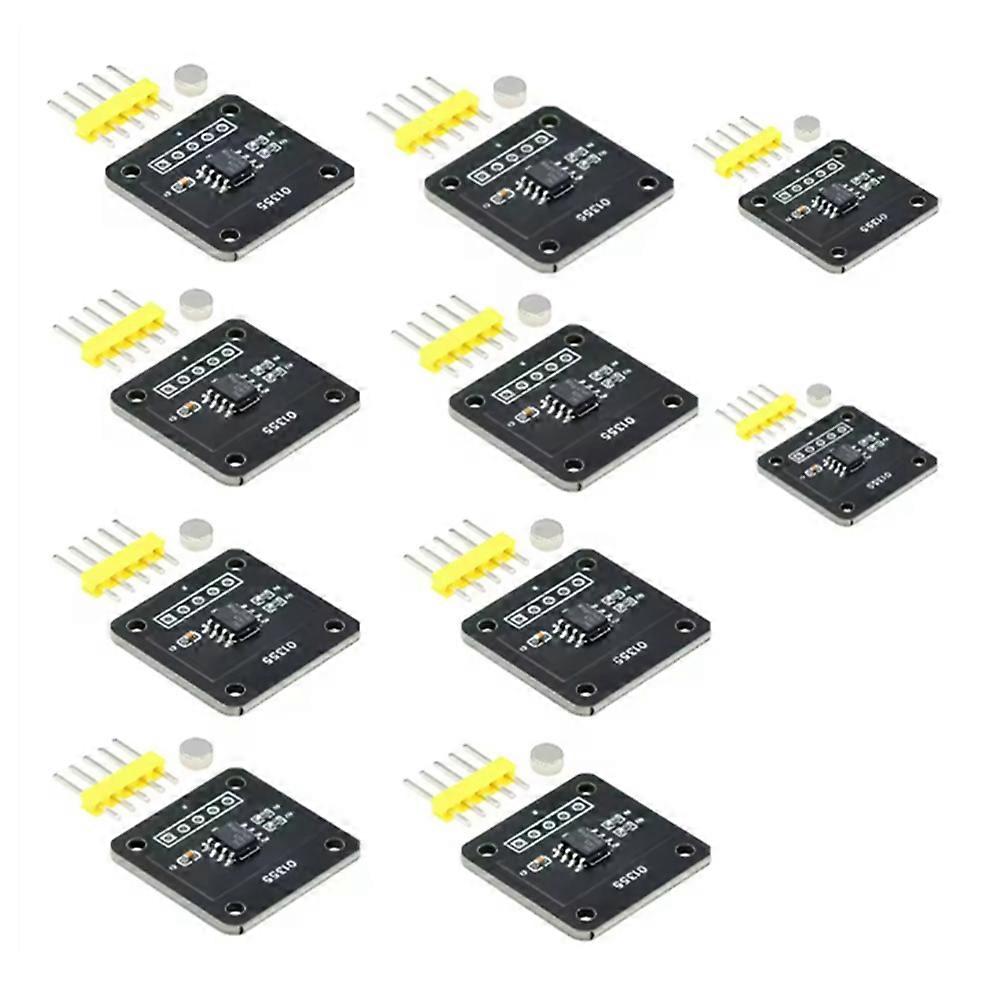

Mt6701 Magnet-encoder-modul, 14-bit-hochpräzisions-winkelmesssensor Für Arduino, Magnetische Induktion, 10er-packung.

Der MT6701 basiert auf differentieller Hall-Technologie und ermöglicht absolute Winkelmessungen von 0° bis 360°. Er arbeitet mit einer Spannung von 3,3 bis 5,0 V und einem Temperaturbereich von -40 °C bis 125 °C. Seine typische Linearität liegt unter ±1° und über den gesamten Temperaturbereich unter ±1,5°. Die Systemreaktionszeit beträgt lediglich 5 µs, und er unterstützt Drehzahlen bis zu 55.000 U/min. Er verfügt über eine I²C/SSI-Schnittstelle zum Auslesen der integrierten 14-Bit-Winkeldaten. Der MT6701 ist ein magnetischer Winkelgeber-Chip der nächsten Generation, der auf dem Prinzip der differentiellen Hall-Induktion basiert. Er erfasst die Komponente des Magnetfelds senkrecht zur Chipoberfläche und erzeugt durch die Drehung zweier radial angeordneter Magnete auf der Oberfläche ein entsprechendes Ausgangswinkelsignal im Bereich von 0° bis 360°. Zusätzlich zu den inkrementellen ABZ/UVW-Ausgängen und den analogen/PWM-Absolutwinkelausgängen bietet der MT6701 einen 14-Bit-Digitalwinkelausgang über die I²C/SSI-Schnittstelle. Neben der Messung des Drehwinkels verfügt der MT6701 auch über einen Druckausgang für die Ein-Chip-Tasterfunktion (Drehung + Drücken). Merkmale: Inkrementeller ABZ-Ausgang mit Auflösungen von 1 bis 1024 Linien; inkrementeller UVW-Ausgang mit Polarität von 1 bis 16; 12-Bit-PWM-Ausgang oder Analogausgang (12-Bit-DAC); separater Ausgang für die Druckmessung (Erkennung von Magnet- und Chipabstandsänderungen) für Ein-Chip-Tasteranwendungen; integrierter EEPROM mit über 1000 Programmierzyklen. Farbe: siehe Abbildung. Material: Leiterplatte. Lieferumfang: 10 MT6701 Magnetgebermodule. Nur der oben genannte Lieferumfang ist enthalten; andere Produkte sind nicht enthalten. Hinweis: Aufgrund von Lichtreflexionen und unterschiedlichen Bildschirmeinstellungen kann es zu leichten Farbabweichungen zwischen dem abgebildeten und dem tatsächlichen Artikel kommen. Die zulässige Messabweichung beträgt +/- 1 bis 3 cm.
