SIOKS

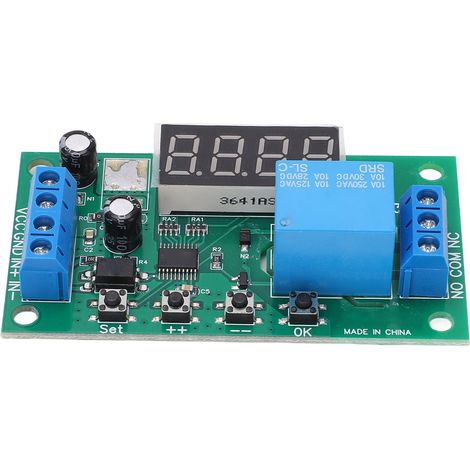

Multifunktionale Impulszähler-relaisplatine, Genauigkeit 0,1 S Bis 0,01 S, 1-kanal-12-v-modul
45,32 €
ab 51,31 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 45,32 € | 5,99 € | 51,31 € | Zum Shop |
| Funktionen | 1. Hauptfunktion: Diese Platine ermöglicht eine Verzögerungszeit von 0,1 s bis 9999999,9 s, eine Schrittweite von 0,1 s und eine Genauigkeit von 0,01 s. 2. 12 Betriebsmodi: F00–F05, F10–F15, insgesamt 12 Betriebsmodi, davon 8 zur Einstellung der Zyklusanzahl. 3. 3 Status: Drei Status können für diese Platine eingestellt werden: Betriebsmodus, Energiesparmodus und Einstellungsmodus. 4. Einfache Installation: Dank kompakter Größe und geringem Gewicht ist die Installation schnell erledigt. 5. Idealer Ersatz: Mit fortschrittlicher Technologie und hoher Qualität ist diese Platine der perfekte Ersatz für Ihre alte oder defekte Batterieplatine. Spezifikationen: Artikeltyp: Steuerplatine Material: Leiterplatte Betriebsstrom: Digitalröhre aus (Energiesparmodus): Relais aus 6 mA, Relais ein 35 mA Digitalröhre ein (Betriebsmodus): Relais aus 29 mA, Relais ein 56 mA Drei Zustände: Betriebsmodus, Energiesparmodus, Einstellmodus Eingangsanschluss: Optokoppler-Isolationseingang, kompatibel mit NPN- und PNP-Eingang (5–24 V Schaltsignal) Ausgangsanschluss: 10-A-Relais NO COM NC Drei Anschlüsse Es gibt drei Verdrahtungsmethoden für den Triggersignaleingang: 1. Keine externe Signalquelle erforderlich 2. Triggerung mit NPN-Signalquelle 3. Triggerung mit PNP-Quelle Betriebsmodus: Betriebsmodus beim Einschalten, Modus F00–F05 zeigt die Zeit an. Die verbleibende Zeit wird im Modus F10–F15 zusammen mit dem Impuls angezeigt. Zählen. Hinweis: Wenn die verbleibende Zeit vier Stellen überschreitet, drücken Sie kurz „OK“. Verwenden Sie die Taste, um durch die verbleibende Zeit zu blättern und diese einmal anzuzeigen. Einstellungsmodus: Drücken Sie kurz die Taste „SET“, um in den Einstellungsmodus zu gelangen, und drücken Sie dann erneut kurz „SET“, um Einstellungen zu ändern. Drücken Sie kurz „++“ oder „--“, um Einstellungen zu modifizieren. Drücken Sie kurz die Taste „OK“, um die Einstellungen zu speichern und den Einstellungsmodus zu verlassen. Hinweis: Nach dem Einstellen der Einstellungen muss das Gerät wieder eingeschaltet werden. Abfragemodus: Drücken Sie kurz die Taste „OK“, ohne den Einstellungsmodus zu ändern. Drücken Sie die Taste „SET“, um in den Abfragemodus zu gelangen, und drücken Sie dann „SET“, um Einstellungen zu ändern. Drücken Sie kurz die Taste „OK“, um den Abfragemodus zu verlassen. Energiesparmodus: Die Digitalanzeige ist ausgeschaltet. In diesem Zustand ist die Digitalanzeige nicht aktiv, aber alle anderen Funktionen funktionieren normal. Halten Sie die Taste „OK“ 5 Sekunden lang gedrückt, um in den Energiesparmodus zu gelangen, und halten Sie die Taste „OK“ erneut 5 Sekunden lang gedrückt, um den Energiesparmodus zu verlassen. 1. Im Energiesparmodus können Sie weiterhin auf die Einstellungen und Abfragemodi zugreifen. Der Energiesparmodus wird nach 20 Sekunden Inaktivität automatisch aktiviert. 2. Nach dem Wiedereinschalten zeigt die Digitalanzeige 20 Sekunden lang Anweisungen zum Ausschalten an. Zurücksetzen auf Werkseinstellungen: Halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen und die Digitalanzeige auszuschalten. Nach dem Neustart läuft das Gerät mit den Standardeinstellungen. Hinweis: Nach der Parametereinstellung muss das Gerät eingeschaltet sein. Fehlerbehebung: 1. Sollten unerklärliche Probleme auftreten, schalten Sie das Gerät bitte wieder ein (da nach der Parametereinstellung kein Neustart erfolgt). 2. Sollte das Problem nach dem Einschalten weiterhin bestehen, halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen, und starten Sie das Gerät anschließend neu. Lieferumfang: 1 x Steuerplatine |
