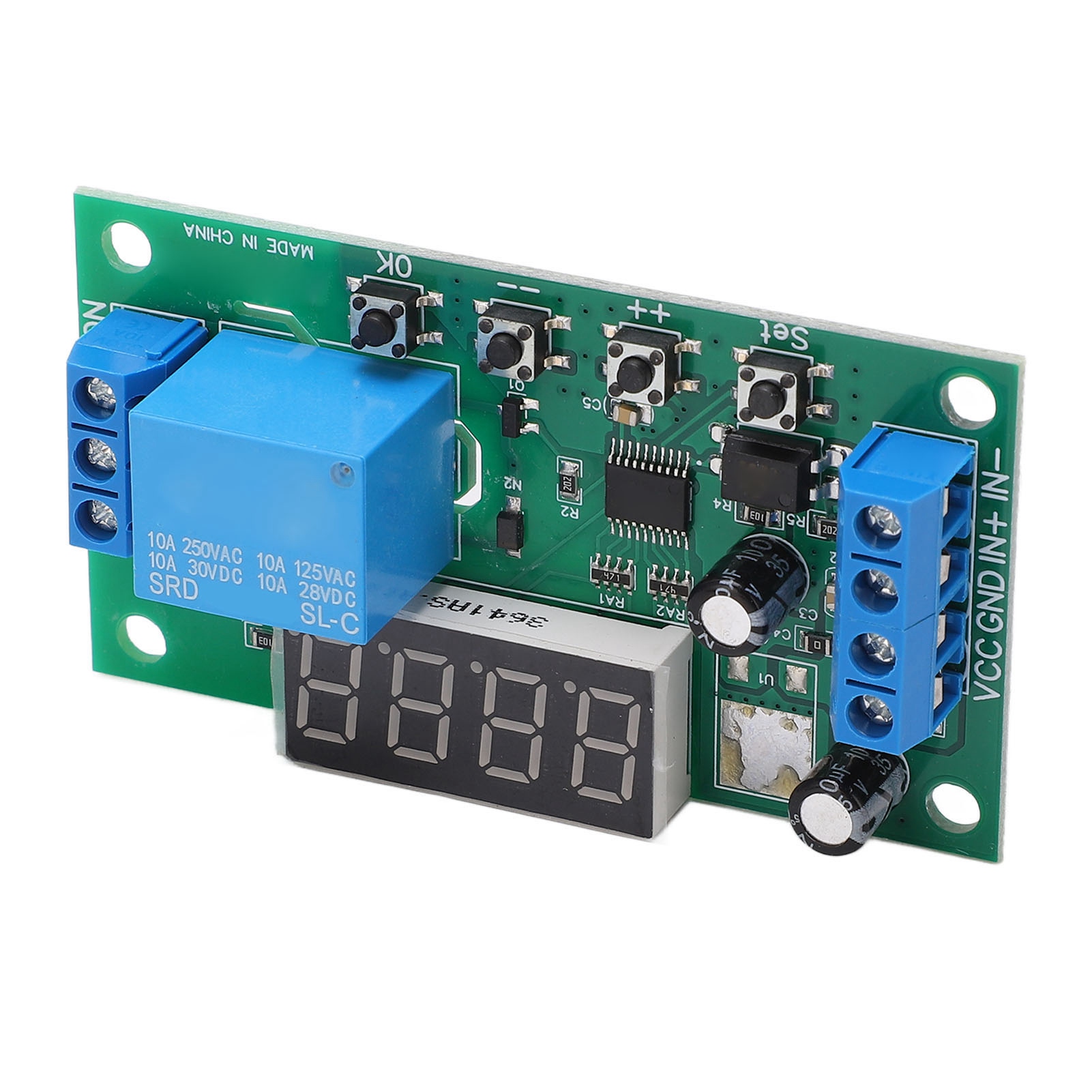

Multifunktionale Impulszählrelaisplatine, Messbereich Von 0,1 S Bis 9.999.999,9 S, Genauigkeit 0,01 S, 1-kanal-relaismodul, 12 V

1. Hauptfunktion: Mit dieser Karte lässt sich die Verzögerung von 0,1 s bis 9.999.999,9 s in 0,1-s-Schritten mit einer Genauigkeit von 0,01 s einstellen. 2. 12 Betriebsmodi: Die Tasten F00 bis F05 und F10 bis F15 bieten 12 Betriebsmodi, von denen 8 die Einstellung der Zyklenzahl ermöglichen. 3. 3 Zustände: Die Karte bietet 3 Zustände: Betrieb, Energiesparmodus und Parametereinstellung. 4. Einfache Installation: Kompakt und leicht, daher schnell und einfach zu installieren. 5. Idealer Ersatz: Dank fortschrittlicher Technologie und hoher Qualität ist dieser Ersatz perfekt für Ihre alte oder defekte Batterieplatine. Artikeltyp: Steuerplatine. Material: Leiterplatte (PCB). Betriebsstrom: Digitalanzeige aus (Energiesparmodus): Relais aus 6 mA, Relais an 35 mA. Digitalanzeige an (Betriebsmodus): Relais aus 29 mA, Relais an 56 mA. Drei Zustände: Betrieb, Energiesparmodus, Einstellung. Eingangsanschluss: Optokoppler-isolierter Eingang, kompatibel mit NPN- und PNP-Eingängen (5–24 V Schaltsignal). Ausgangsanschluss: 10-A-Relais, drei Anschlüsse (NO, COM, NC). Drei Verdrahtungsmethoden für den Triggersignaleingang sind möglich: 1. Kein externes Signal erforderlich. 2. Triggerung durch NPN-Signal. 3. Triggerung durch PNP-Signal. Betriebszustand: Nach dem Einschalten zeigen die Modi F00 bis F05 die Restzeit an; die Modi F10 bis F15 zeigen die Restzeit und die Anzahl der Impulse an. Hinweis: Bei einer Restzeit von mehr als vier Stellen drücken Sie kurz die Taste „OK“, um die Restzeit durchzublättern und einmal anzuzeigen. Einstellmodus: Drücken Sie kurz die Taste „SET“, um in den Einstellmodus zu gelangen, und anschließend erneut kurz „SET“, um eine Einstellung auszuwählen. Drücken Sie kurz „++“ oder „--“, um die Einstellungen zu ändern. Drücken Sie kurz die Taste „OK“, um die Einstellungen zu speichern und den Einstellmodus zu verlassen. Hinweis: Nach der Konfiguration der Einstellungen muss das Gerät eingeschaltet sein. Anzeigemodus: Drücken Sie kurz die Taste „SET“, um in den Anzeigemodus zu wechseln, ohne die Einstellungen zu ändern. Drücken Sie anschließend erneut „SET“, um eine Einstellung auszuwählen. Drücken Sie kurz die Taste „OK“, um den Anzeigemodus zu verlassen. Energiesparmodus: Das Display ist ausgeschaltet. In diesem Modus wird das Display nicht angezeigt, alle anderen Funktionen bleiben jedoch verfügbar. Halten Sie die Taste „OK“ 5 Sekunden lang gedrückt, um den Energiesparmodus zu aktivieren, und halten Sie sie erneut 5 Sekunden lang gedrückt, um ihn zu deaktivieren. Im Energiesparmodus können Sie weiterhin auf die Einstellungen und Anzeigemodi zugreifen. Das Gerät wechselt nach 20 Sekunden Inaktivität automatisch in den Energiesparmodus. 2. Nach dem Neustart zeigt das Display 20 Sekunden lang eine Meldung an. Wie schalte ich diese aus? Zurücksetzen auf Werkseinstellungen: Halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen und das Display auszuschalten. Das Gerät arbeitet nach dem Neustart mit den Standardeinstellungen. Hinweis: Nach dem Ändern der Einstellungen muss das Gerät wieder eingeschaltet werden. Fehlerbehebung: 1. Sollte ein unerklärliches Problem auftreten, schalten Sie das Gerät bitte wieder ein (ein Neustart ist nach einer Einstellungsänderung nicht möglich). 2. Besteht das Problem nach dem Wiedereinschalten des Geräts weiterhin, halten Sie die Tasten „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen, und starten Sie das Gerät anschließend neu. 1 x Steuerplatine
