Multifunktionaler Batteriemonitor, Spannungs- Und Stromregler 0-120v 0-400a, Coulombometer Mit Anwendung, Led-anzeige, Für Wohnmobile, Boote, Solaranlagen, 1 Stück.

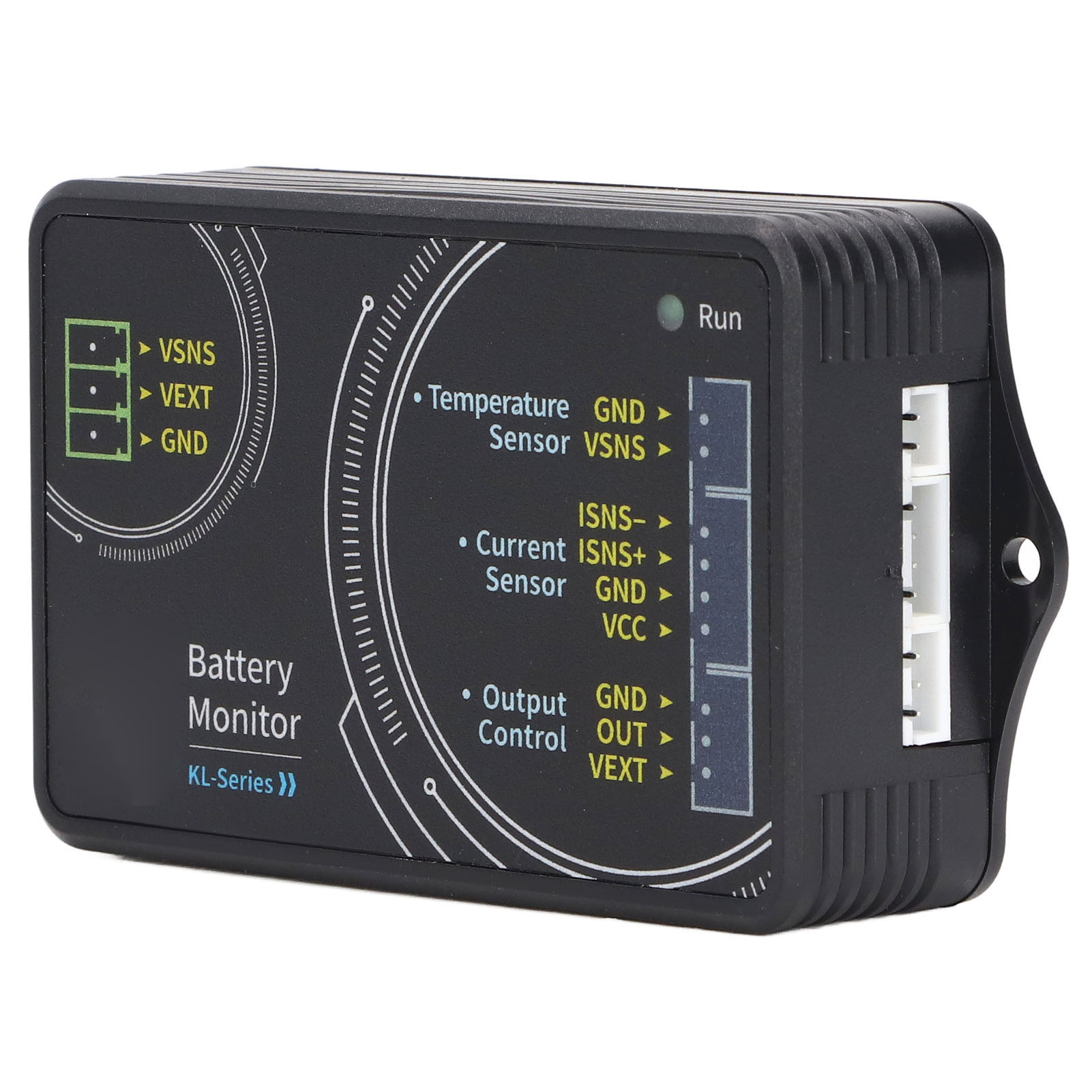

Willkommen in unserem Shop! Entdecken Sie unseren Batteriemonitor KL140F, ein vielseitiges Gerät zur präzisen und zuverlässigen Messung Ihrer elektrischen Parameter. Mit diesem Coulomb-Zähler messen Sie Spannung, Stromstärke, Leistung, Lade- und Entladekapazität sowie Zeit und Energie in Wattstunden (Wh). Dank seiner konfigurierbaren Schutzfunktionen bietet er optimalen Schutz vor Überspannung, Unterspannung, Überstrom, Überlastung und Überhitzung. Automatische Stromrichtungserkennung und Echtzeit-Akkukapazitätsüberwachung gewährleisten einen einfachen und effizienten Betrieb. Technische Daten: - Modell: KL140F - Material: ABS - Steuerung: Mobile App (Bluetooth) - Abtastmethode: Sampler - Spannungsmessbereich (externe Stromversorgung): 0–120 V - Spannungsmessbereich (selbstversorgt): 10–120 V - Spannungsauflösung: 0,01 V - Strommessbereich: 0–400 A - Stromauflösung: 0,1 A - Relais: Nicht im Lieferumfang enthalten (vom Benutzer zu konfigurieren) - Temperaturmessbereich: -20 °C bis 120 °C - Kapazitätsanzeige: 0 % bis 100 % - Leistungsmessbereich: 0–72 kW (Auflösung: 0,01 W) - Ah-Messbereich: 0–9999,99 Ah (Auflösung: 0,001 Ah) - Wh-Messbereich: 0–9999,99 kWh (Auflösung: 0,01 Wh) - Bluetooth-Reichweite: ca. 10 Meter (ohne Hindernisse) - Spannungsgenauigkeit: ±2 % + 3 ms - Stromgenauigkeit: ±5 % + 10 ms - Abtastrate: 1 Messung/Sekunde - Leistungsaufnahme der Messplatine: ca. 0,4 W - Schutzfunktionen: Überlastschutz (0–99999,99 W), Überstromschutz (positiv/negativ). (0~50A/100A/400A/600A), Überspannung/Unterspannung (0~120V/600V), externe Überhitzung (0℃~120℃) Lieferumfang: - 1 Messplatine - 1 Probenehmer - 2 Leiterplatten - 1 Zubehörset (enthält: 1 Temperatursensor, 1 3-poliges Kabel, 1 4-poliges Kabel, 1 Netzstecker, 4 Schrauben, 4 kleine Stecker) - 1 Benutzerhandbuch Anleitung zur mobilen Steuerung: - Für Android: Laden Sie die App herunter (kompatibel mit Android 5.0 und höher). Erlauben Sie während der Installation die Nutzung der Ortungsdienste. Softwareversion 1.0 (Update für optimale Benutzerfreundlichkeit empfohlen). - Für iPhone: Laden Sie die App herunter, indem Sie im App Store nach „KL-Serie“ suchen (kompatibel mit iOS 9.0 und höher). Erlauben Sie den Bluetooth-Zugriff bei der ersten Verbindung. Softwareversion 1.0 (Update empfohlen). Schaltpläne: 1. Eigenstromversorgung (10–120 V): Stellen Sie den Schalter auf 2 W, verbinden Sie den Pluspol der Batterie mit Vsns (1–2,5 mm² Kabel), den Minuspol mit der GND-Schraube des Samplers und die Minuspole von Ladegerät/Last mit der anderen Schraube. Der Strom wird während des Ladevorgangs grün (Kapazität steigt) und während des Entladevorgangs hellblau (Kapazität sinkt) angezeigt. 2. Externe Stromversorgung (0–120 V): Stellen Sie den Schalter auf 3 W, verbinden Sie die externe Stromversorgung mit VEXT und GND und anschließend die Batterie mit Vsns. Achten Sie auf die Polarität. Schließen Sie die Minuspole wie oben beschrieben an. 3. Relais mit externer Stromversorgung: Verbinden Sie die Steueranschlüsse des Relais mit OUT und VEXT und die externe Stromversorgung mit VEXT und GND. Die Kontrollleuchte leuchtet auf, wenn das Relais geschlossen ist. Dieses Produkt eignet sich ideal zur Messung elektrischer Werte und bietet hohe Genauigkeit, hohe Auflösung und robuste Bauweise. Perfekt für Ihre Batterieüberwachungsprojekte.
