MIXHOME

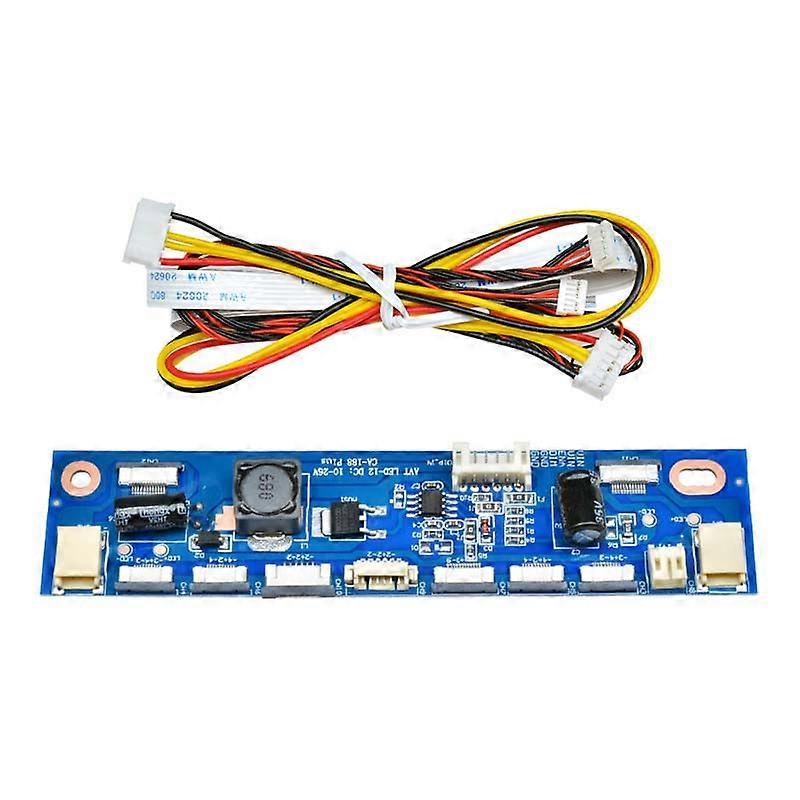

Multifunktionaler Konverter Für Konstantstrom-led-hintergrundbeleuchtungsplatinen, Stabilisierte Stromversorgung, Universalspannung, Präzise Elektronische Bauteile, Direkter Austausch, Hohe Zuverlässi
EAN 4357920787235
16,39 €
ab 16,39 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 16,39 € | Gratis | 16,39 € | Zum Shop |
| Willkommen in unserem Shop! Produktname | Universelle Hochvolt-LED-Konverterplatine mit 2P-, 6P-, 10P- und 12P-Schnittstellen. Diese universelle LED-Überspannungsschutzplatine dient zum Anschluss verschiedener LED-Streifen. Bitte beachten Sie, dass die Schnittstellenbezeichnung ausschließlich auf den Plus- und Minuspolen basiert. Es ist unbedingt erforderlich, die Stromversorgung nicht zu verpolen oder falsch anzuschließen, da dies zu Schäden führen kann. Jegliche Folgen einer falschen Verbindung liegen in der Verantwortung des Benutzers. Bitte prüfen Sie die Anschlüsse sorgfältig vor der Verwendung. Anleitung zum Umbau der Hochvolt-LED-Platine: 1. Schließen Sie die Stromversorgung, Masse und das Schaltsignal, die von der Überspannungsschutzplatine benötigt werden, an die universelle LED-Platine an. Die Anschlüsse sind wie folgt: VCC (Stromversorgung), ON (Schaltsignal), ADJ (Helligkeitsregelung), GND (Masse). Die Anschlussmethode ist identisch mit der einer Hochvolt-LCD-Platine. 2. Messen Sie mit einem Multimeter die Anzahl der Linien auf dem LED-Streifen. Identifizieren Sie die positiven und negativen Linien. Die Definition kann gegebenenfalls durch Beobachtung der ursprünglichen Überspannungsschutzplatine ermittelt werden. Technische Daten: - Größe: 12,3 cm x 3,1 cm - Schnittstellenbelegung: 12 Schnittstellenausgänge (Details siehe unten) - -3 +4 -3 - -4 +2 -4 - +3 -9 - -1 +1 - -2 +2 -2 (Elektronikleitung) - -2 +2 -2 (FFC) - -4 +2 -4 - -3 +4 -3 - -5 +2 -5 x2 - Kleiner Anschluss x2 - Eingänge: Stromversorgung, Schaltsignal, Helligkeitssteuerung, Erdungsleitung (gleiche Konfiguration wie für LCD) - Hinweis: Nicht alle Schnittstellen sind werkseitig belegt. verlötet. Eine oder mehrere Schnittstellen sind wie oben beschrieben vorinstalliert. Farbe: Blau Material: Kunststoff und Metall Lieferumfang: 1x Universal-Wechselrichterplatine 1x 4-Pin-Kabel Nur die oben genannten Inhalte sind enthalten. Andere Produkte werden nicht mitgeliefert. Hinweis: Aufgrund von Unterschieden in der Beleuchtung und der Bildschirmdarstellung kann die Farbe des Artikels geringfügig vom tatsächlichen Bild abweichen. Die zulässige Messabweichung beträgt +/- 1 bis 3 cm. |
