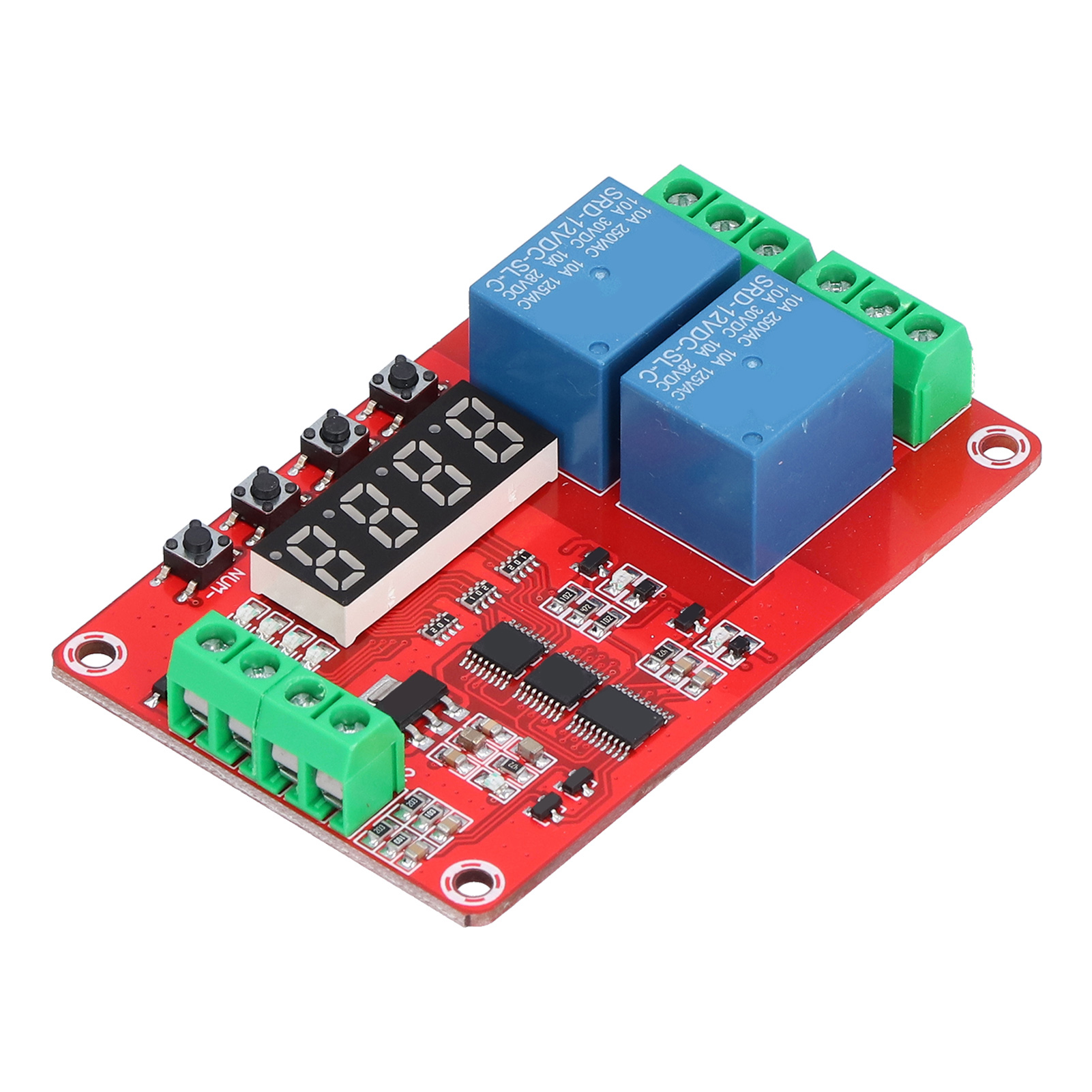

Multifunktionales 2-kanal-zeitmodul Mit Automatischer Verriegelung, 12-v-zeitverzögerungsrelais

1. Es sind 5-V-, 12-V- und 24-V-Module erhältlich, um Ihren unterschiedlichen Anforderungen gerecht zu werden. 2. Der Benutzer kann per Knopfdruck eine von 20 verfügbaren Funktionen auswählen, die Parameter für jede Funktion einstellen und speichern sowie die Parameter der aktuell aktiven Funktion anzeigen. 3. Die Zeiteinstellung ist in Schritten von 0,1 Sekunden mit einer Genauigkeit von mehr als 0,01 Sekunden einstellbar. 4. Maximale Belastbarkeit (Öffneranschluss): DC 0–30 V/10 A, AC 0–250 V/10 A. 5. Maximale Belastbarkeit (Schließeranschluss): DC 0–28 V/10 A, AC 0–125 V/10 A. Spezifikationen: Produkttyp: Zeitverzögerungsrelaismodul. Steueranschlüsse: 3-adrige Schnittstelle, alle mit Anschlussklemmen für einfache Bedienung. 1. DC+: Positiver Gleichstromanschluss (5-V-, 12-V- und 24-V-Module verfügbar). 2. DC-: Negativer Anschluss des Gleichstromanschlusses. 3. CH1: Eingangserkennungsschnittstelle 1, aktiv hoch. 3. CH2: Eingangserkennungsschnittstelle 2, aktiv hoch. Relaisausgänge: 6-adrige Schnittstelle, alle mit Anschlussklemmen. 1. NO1: Öffnerkontakt 1 des Relais (vor dem Schließen auf LOW, nach dem Schließen mit COM1 verbunden). 2. COM1: Gemeinsamer Anschluss 1 des Relais. 3. NC1: Schließerkontakt 1 des Relais (vor dem Schließen auf LOW, nach dem Schließen mit COM1 verbunden). 4. NO2: Öffnerkontakt 2 des Relais (vor dem Schließen auf LOW, nach dem Schließen mit COM2 verbunden). 5. COM2: Gemeinsamer Anschluss des Relais. 2.6. NC2: Schnittstelle 2 des normalerweise geschlossenen Relais. Schließen Sie NC2 vor dem Schließen des Relais an COM2 an und lassen Sie es nach dem Schließen offen. Belastbarkeit: Maximale Belastbarkeit des normalerweise offenen Anschlusses: DC 0–30 V/10 A, AC 0–250 V/10 A. Maximale Belastbarkeit der normalerweise geschlossenen Anschlüsse: DC 0–28 V/10 A, AC 0–125 V/10 A. Der Benutzer kann über die Tasten und das Display eine der folgenden 20 Funktionen auswählen, die Funktionseinstellungen konfigurieren und speichern oder die aktuellen Einstellungen anzeigen. Die Zeitparameter können in Schritten von mindestens 0,1 Sekunden mit einer Genauigkeit von mehr als 0,01 Sekunden angepasst werden. Konfigurationsanweisungen sind vom Hersteller erhältlich. Hinweis: Die Funktionen 1 bis 8 starten automatisch beim Einschalten. Die Funktionen 9 bis 18 benötigen zum Start ein High-Pegel-Impulssignal (Mindestdauer 20 ms). Die Funktionen 19 und 20 erfordern ein dauerhaft hohes Signal. Funktion 1: Einschaltverzögerung: Nach dem Einschalten wird das Relais um die Zeit T1 (einstellbar von 0,1 Sekunden bis 270 Stunden) verzögert eingeschaltet. Ein High-Pegel-Impulssignal wird an die Schnittstelle CH1 gesendet. Diese Funktion wiederholt sich. Funktion 2: Auslöseverzögerung: Nach dem Einschalten schließt das Relais nach der Zeit T1 (einstellbar von 0,1 Sekunden bis 270 Stunden). Ein High-Pegel-Impulssignal wird an die Schnittstelle CH1 gesendet. Diese Funktion wiederholt sich. Funktion 3: Einschalt-/Auslöseverzögerung: Nach dem Einschalten schaltet das Relais nicht sofort ein. Es aktiviert sich nach der Verzögerung T1 und deaktiviert sich nach der Verzögerung T2. Die Verzögerungen T1 und T2 sind von 0,1 Sekunden bis 270 Stunden einstellbar. Ein High-Pegel-Impulssignal wird an die Schnittstelle CH1 gesendet. Diese Funktion wiederholt sich. Funktion 4: Zeitgesteuertes Trennen und Wiederverbinden: Nach dem Einschalten aktiviert sich das Relais sofort und deaktiviert sich nach der Verzögerung T1. Nach der Verzögerung T2 wird die Funktion reaktiviert. Die Verzögerungen T1 und T2 sind von 0,1 Sekunden bis 270 Stunden einstellbar. Ein hoher Impuls an der Schnittstelle CH1 ermöglicht die Wiederholung der Funktion. Funktion 5: Endlosschleife (Modus 1): Beim Einschalten ist das Relais zunächst nicht aktiviert. Es aktiviert sich nach der Verzögerung T1 und deaktiviert sich nach der Verzögerung T2. Dieser Zyklus wiederholt sich. Die Verzögerungen T1 und T2 sind von 0,1 Sekunden bis 270 Stunden einstellbar. Ein hoher Impuls an der Schnittstelle CH1 reaktiviert die vorherigen Funktionen. Funktion 6: Endlosschleife (Modus 2): Beim Einschalten schließt das Relais sofort und trennt nach der Verzögerung T1. Das Relais schließt, sobald die Stoppverzögerung T2 erreicht ist, und der Zyklus wiederholt sich. Die Verzögerungen T1 und T2 sind kürzer als 0,1 Sekunden und bis zu 270 Stunden einstellbar. Ein hoher Impuls an der Schnittstelle CH1 reaktiviert die vorherigen Funktionen. Funktion 7: Zeitlimitierter Timer Modus 1: Die Funktion „Zeitlimitierter Timer“ wurde Funktion 5 hinzugefügt. T1 und T2 sind von 0,1 bis 9.999 Sekunden einstellbar, die Anzahl der Zyklen (NX) von 1 bis 9.999. Ein High-Pulssignal an der CH1-Schnittstelle reaktiviert die vorherigen Funktionen. Funktion 8: Zeitlimitierter Timer Modus 2: Die Funktion „Zeitlimitierter Timer“ wurde Funktion 6 hinzugefügt. T1 und T2 sind von 0,1 bis 9.999 Sekunden einstellbar, die Anzahl der Zyklen (NX) von 1 bis 9.999. Ein High-Pulssignal an der CH1-Schnittstelle reaktivier
