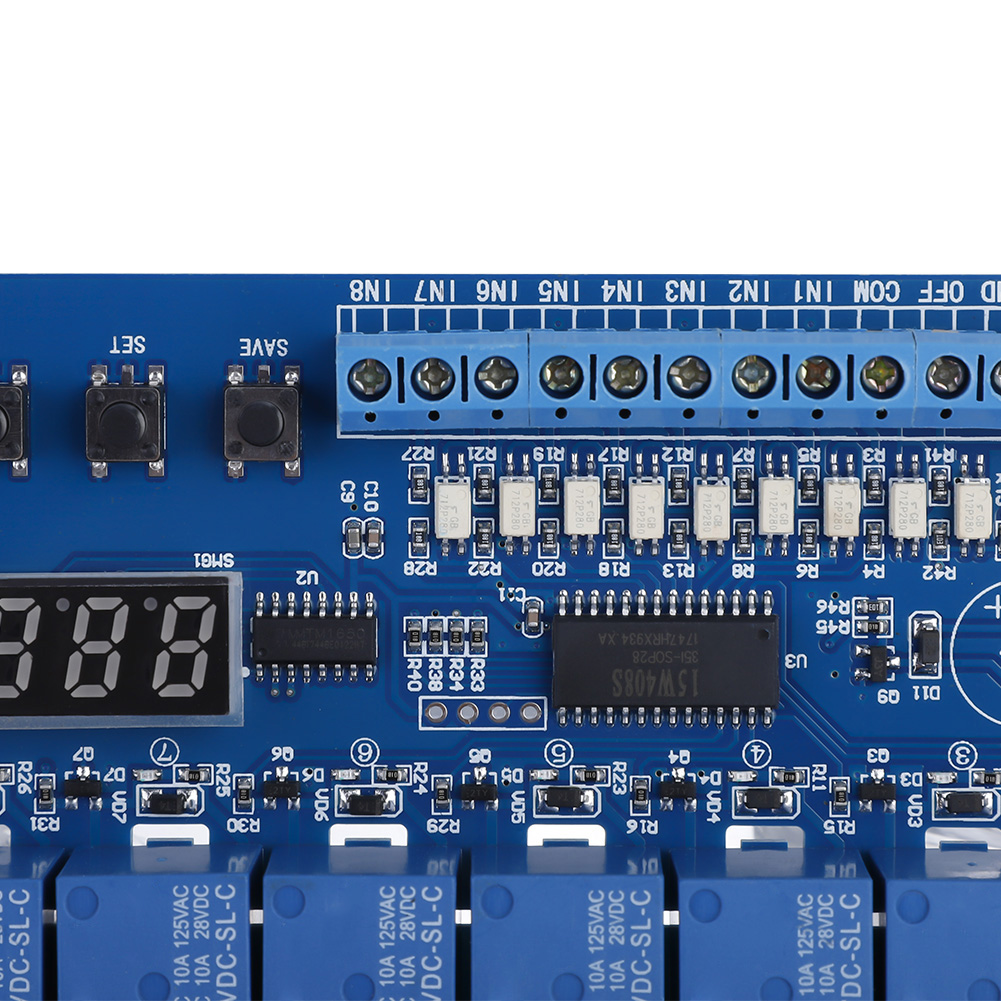

Multifunktionales Achtkanal-zeitverzögerungsrelaismodul

Willkommen in unserem Shop! Entdecken Sie unser multifunktionales 8-Kanal-Relais-Steuermodul. Es ist mit hochwertigen Industriekomponenten für stabile Leistung und einfache Bedienung ausgestattet. Dank seiner fortschrittlichen Funktionen und robusten Bauweise eignet sich dieses Modul ideal für diverse Leistungssteuerungsanwendungen. **Hauptmerkmale:** - **8 Eingangs- und Ausgangskanäle**: Jeder Kanal kann mit 20 verschiedenen Funktionen konfiguriert werden und erfüllt so eine Vielzahl spezifischer Anforderungen. - **Breiter Versorgungsspannungsbereich**: DC-Eingang 8–36 V (maximal: DC 6–45 V), mit Verpolungsschutz zum Schutz vor Schäden durch falsche Anschlüsse. - **Visuelle Statusanzeigen**: Betriebs-LED und Relais-LED für eine klare Statusüberwachung. - **Präziser Timer**: Zeitverzögerung ab 1 Sekunde einstellbar, mit einer Genauigkeit von über 99 % (Fehler unter 1 %). - **Energiesparmodus**: Integrierte automatische Energiesparfunktion. - **Automatische Datensicherung**: Alle Einstellungen werden automatisch gespeichert und bleiben auch bei einem Stromausfall erhalten. - **Flexible Triggerung**: Wählbarer Triggersignaleingang (High- oder Low-Pegel) für optimale Anpassung an Ihr System. **Technische Daten:** - **Betriebsspannung**: DC 8V-36V (empfohlen), extrem DC 6V-45V - **Leistung**: Statisch < 0,1W, dynamisch < 1,5W - **Betriebstemperatur**: -20°C bis 60°C (empfohlen), extrem -30°C bis 70°C - **Belastbarkeit**: Öffneranschluss: DC 0-30V/10A, AC 0-250V/10A; Normalerweise geschlossener Anschluss: DC 0-28V/10A, AC 0-125V/10A **Tastenkonfiguration:** - **Menü 1**: SET lange drücken, um auf Menü 1 zuzugreifen und die Kanäle 1 bis 4 (0-3) einzustellen. - **Menü 2**: Parameter für jeden Kanal auswählen (0-7): Funktion (0-19), Stunden T1 (0-255), Minuten T1 (0-59), Sekunden T1 (0-59), Stunden T2 (0-255), Minuten T2 (0-59), Sekunden T3 (0-59) und Anzahl der Zyklen (0-9999). Drücken Sie SAVE, um zu speichern und zu beenden. **Anschlüsse:** - **Eingangsanschlüsse**: 8 Schnittstellen mit Schraubklemmen für VIN (positiv), GND (negativ), OFF (Leistungssteuerung), COM (gemeinsamer Anschluss für optoisoliertes Signal), IN1-IN8 (Eingangserkennung). - **Relais-Ausgangsanschlüsse**: 24 Schnittstellen mit Schraubklemmen für den Lastanschluss. **Wichtige Hinweise:** 1. Das Eingangssignal kann aktiv hoch oder niedrig sein. Die Auswahl erfolgt über die COM-Klemme (COM an H für aktiv hoch, an L für aktiv niedrig anschließen). 2. Triggerspannung: High-Pegel ≤ 5 V, Low-Pegel ≤ 0,8 V. **Physikalische Spezifikationen:** - **Material:** ABS - **Abmessungen:** 140 x 80 mm (5,51 x 3,15 Zoll) - **Gewicht:** ca. 154 g **Lieferumfang:** - 1 x 8-Kanal-Multifunktionsrelaismodul Dieses Modul ist sofort einsatzbereit und bietet maximale Flexibilität für Ihre Steuerungsprojekte. Ideal für Automatisierung, Hausautomation oder jede Anwendung, die eine präzise und zuverlässige Steuerung mehrerer Stromkreise erfordert.
