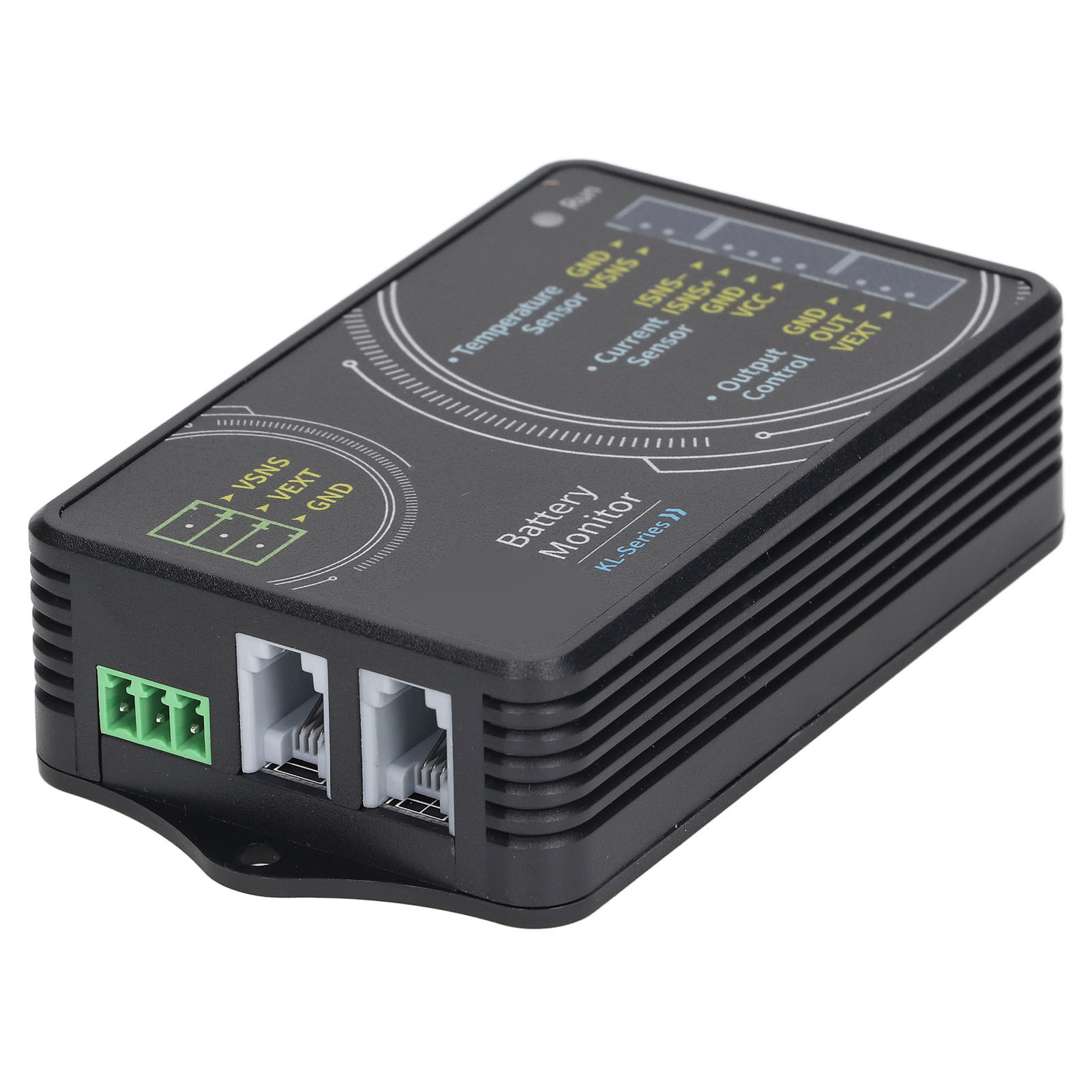

Multifunktionales Batterieladeüberwachungsgerät: Spannungs- Und Strommesser, Coulometer, App-steuerung, 0–120 V, 0–400 A

1. MULTIFUNKTIONAL: Dieses Batterie-Coulometer misst Parameter wie Spannung, Stromstärke, Leistung, Lade- und Entladekapazität, Energie (Wh) und Zeit. 2. SCHUTZFUNKTIONEN: Verschiedene Schutzfunktionen gegen Überspannung, Unterspannung, Überstrom, Überlastung und Überhitzung können konfiguriert werden. 3. AUTOMATISCHE IDENTIFIZIERUNG: Das Coulometer erkennt automatisch die Stromrichtung und überwacht die Batteriekapazität in Echtzeit. 4. APP-STEUERUNG: Installieren Sie die zugehörige mobile App, rufen Sie Messdaten via Bluetooth ab und steuern Sie das Gerät sowie Firmware-Updates über die App. 5. OPTIMALE LEISTUNG: Dieses Batteriemonitor bietet einen großen Messbereich, hohe Genauigkeit und hohe Auflösung für präzise Messungen und einfache Bedienung. Artikeltyp: Batteriemonitor Modell: KL140F Material: ABS Anwendung: Elektrische Leistungserkennung Steuerungsmethode: Mobile App Abtastmethode: Abtaster Spannungsmessbereich (externe Stromversorgung): 0~120V Spannungsmessbereich (interne Stromversorgung): 10~120V Spannungsauflösung: 0,01V Strommessbereich: 0~400A Stromauflösung: 0,1A Relais: Nicht enthalten, muss konfiguriert werden Temperaturmessbereich: -20℃~120℃ Kapazitätsanzeigebereich: 0%~100% Leistungsmessbereich: 0~72kW Leistungsauflösung: 0,01W Ah-Messbereich: 0~9999,99Ah Kapazitätsauflösung: 0,001Ah Wh-Messbereich: 0~9999,99kWh Wh-Auflösung: 0,01Wh Bluetooth-Kommunikationsreichweite: Ca. 10 Meter (freie Sicht) Spannungsgenauigkeit: ±2 % + 3 Messwerte Stromgenauigkeit: ±5 % + 10 Messwerte Abtastrate: 1 Messung/Sekunde Leistungsaufnahme der Messplatine: ca. 0,4 W Überlastschutz: 0 ~ 99.999,99 W Negativer Überstromschutz: 0 ~ 50 A/100 A/400 A/600 A Positiver Überstromschutz: 0 ~ 50 A/100 A/400 A/600 A Überspannungsschutz: 0 ~ 120 V/600 V Unterspannungsschutz: 0 ~ 120 V/600 V Externer Überhitzungsschutz: 0 °C ~ 120 °C Steuerung über Mobilgerät: 1. Anleitung für die Android-App: (1) Laden Sie die App herunter. (2) Installieren Sie die Software. Diese Software ist nur mit Android 5.0 und höher kompatibel. Während der Installation werden Sie um Zugriff auf die Standortdienste gebeten. Bitte akzeptieren und aktivieren Sie die Ortungsdienste. Dieses Handbuch bezieht sich auf Softwareversion 1.0; zwischen den Versionen können geringfügige Unterschiede bestehen. Für eine optimale Benutzererfahrung empfehlen wir, die Software auf die neueste Version zu aktualisieren. 1. Anleitung für die iPhone-App: (1) Laden Sie die App herunter und suchen Sie im App Store nach „KL-Serie“. (2) Installation der App: Die Software ist nur mit iOS 9.0 und höher kompatibel. Der Zugriff auf die Software wird bei der ersten Bluetooth-Verbindung automatisch gewährt. Bitte erlauben Sie den Bluetooth-Zugriff. Dieses Handbuch bezieht sich auf Softwareversion 1.0; zwischen den Versionen können geringfügige Unterschiede bestehen. Für eine optimale Benutzererfahrung empfehlen wir, die Software auf die neueste Version zu aktualisieren. (3) Software-Aktualisierung: Sie können die neueste Version der Software im App Store herunterladen. Die entsprechende iOS-Version in diesem Handbuch ist 1.0. Verkabelung: 1. Betrieb mit eigener Stromversorgung: Wenn die Spannung der zu testenden Batterie zwischen 10 und 120 V liegt, können Sie den Betrieb mit eigener Stromversorgung verwenden. Stellen Sie zunächst den Leistungswähler auf 2 W und schließen Sie dann den Pluspol der Batterie daran an. Für die Vsns-Stromschnittstelle ist kein besonders dickes Kabel erforderlich; ein Kabel mit einem quadratischen Querschnitt von 1 bis 2,5 mm² ist ausreichend. Achten Sie darauf, den Pluspol der Batterie nicht zu verpolen. Verbinden Sie den Minuspol der Batterie mit der mit „GND“ gekennzeichneten Schraube am Messgerät. Verbinden Sie den Minuspol des Ladegeräts und den Minuspol der Last mit einer weiteren Schraube am Messgerät. Für eine sichere Verbindung empfiehlt sich die Verwendung einer Kupferkabelschuhklemme. Die Stromanzeige leuchtet grün, wenn die verbleibende Kapazität steigt, und hellblau während der Entladung, wenn die verbleibende Kapazität sinkt. 2. Verdrahtung des externen Netzteils: Der Messspannungsbereich des externen Netzteils liegt zwischen 0 und 120 V. Stellen Sie zunächst den Leistungswähler auf 3 W ein, verbinden Sie den Pluspol des externen Netzteils mit der VEXT-Stromschnittstelle und den Minuspol mit Masse (GND). Verbinden Sie anschließend den Pluspol der Batterie mit der Vsns-Messschnittstelle des Netzteils. Achten Sie darauf, die Polarität des externen Netzteils nicht zu vertauschen. Der Minuspol der Batterie wird an die mit „GND“ gekennzeichnete Schraube am Sampler angeschlossen. Die Minuspole des Ladegeräts und der Last werden an eine andere Schraube am Sampler angeschlossen. Für eine sichere Verbindung wird die Verwendung einer Kupferklemme empfohlen. Die LED leuchtet grün, wenn die Restkapazität zunimmt, und hellblau während der Entladung, wenn die Restkapazität abnimmt. 3. Anschluss des externen Netzteils an das Relais: Das Relais wird übe
